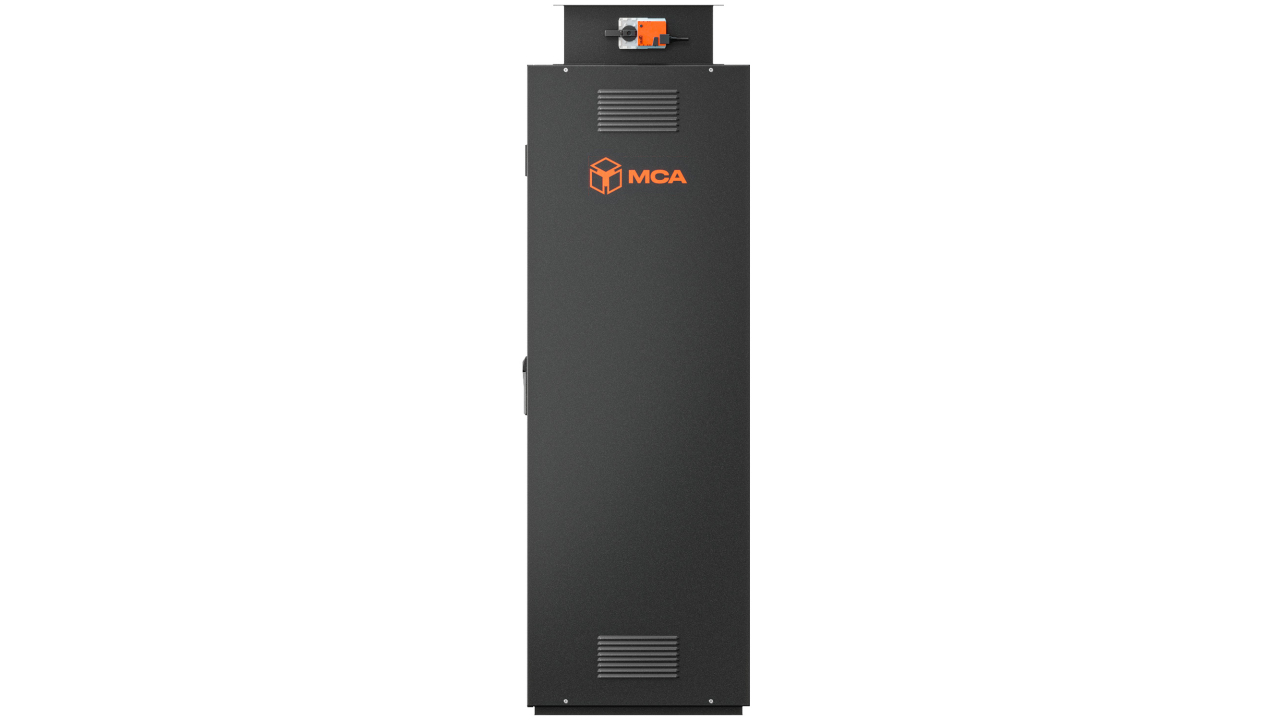

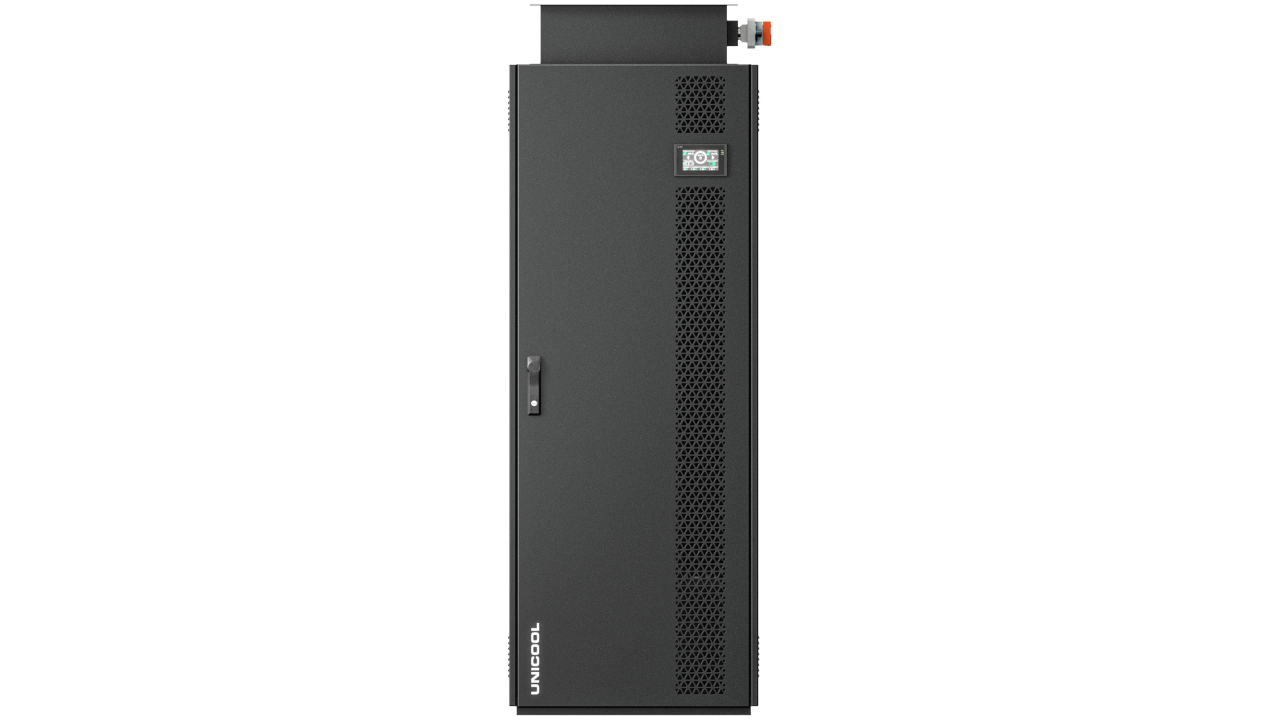

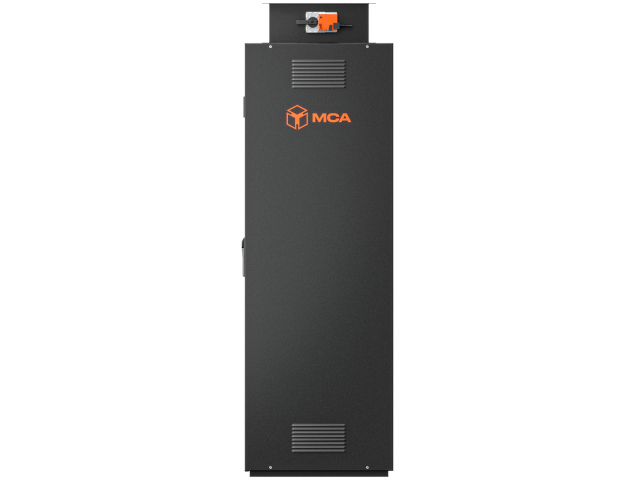

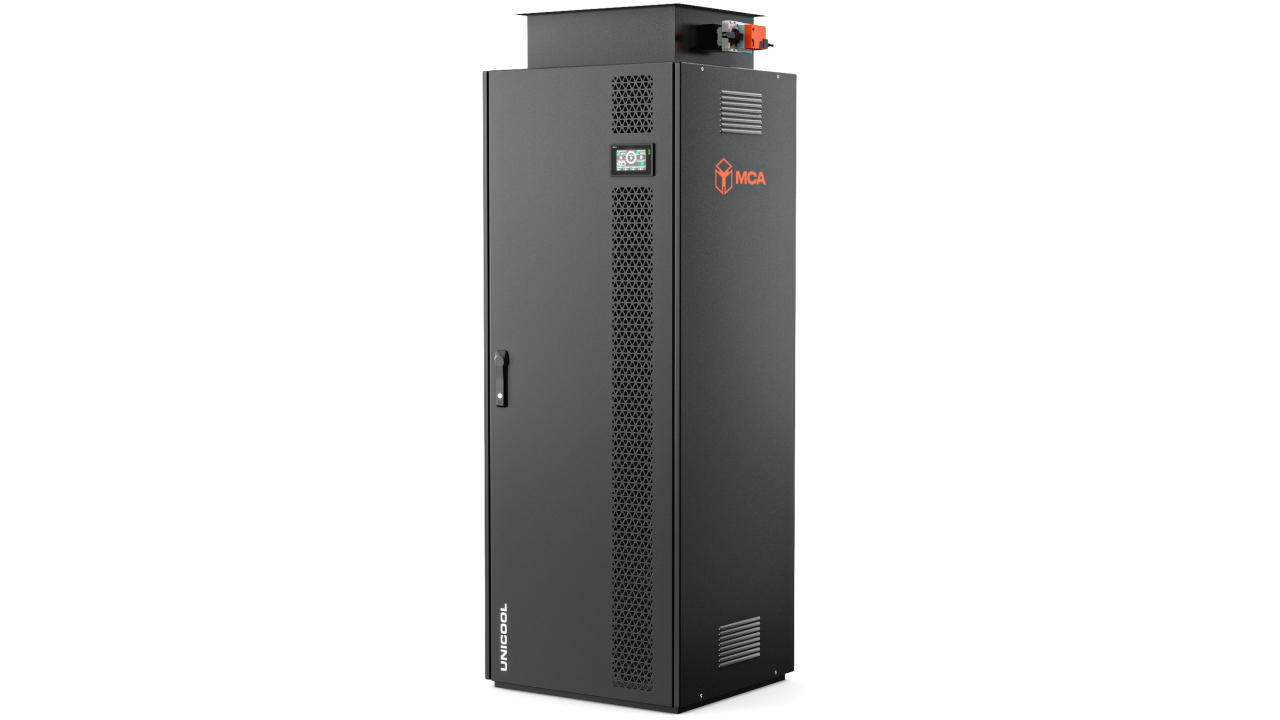

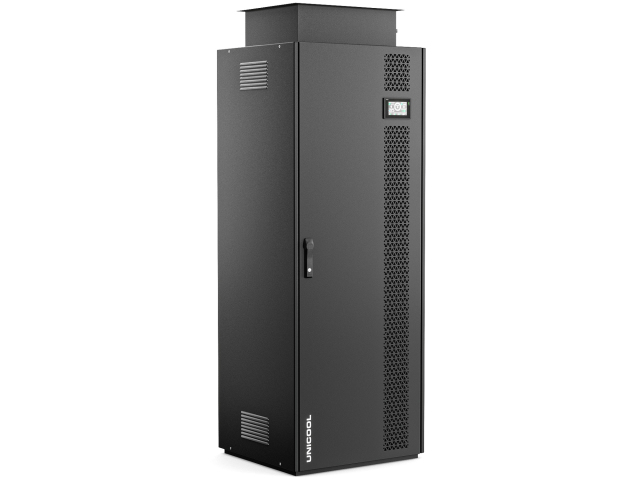

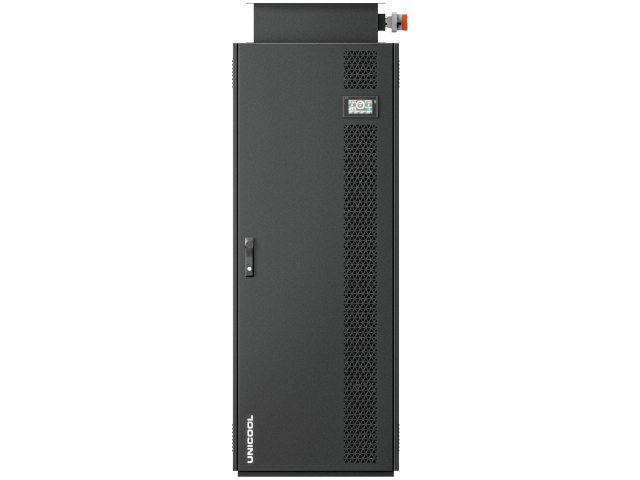

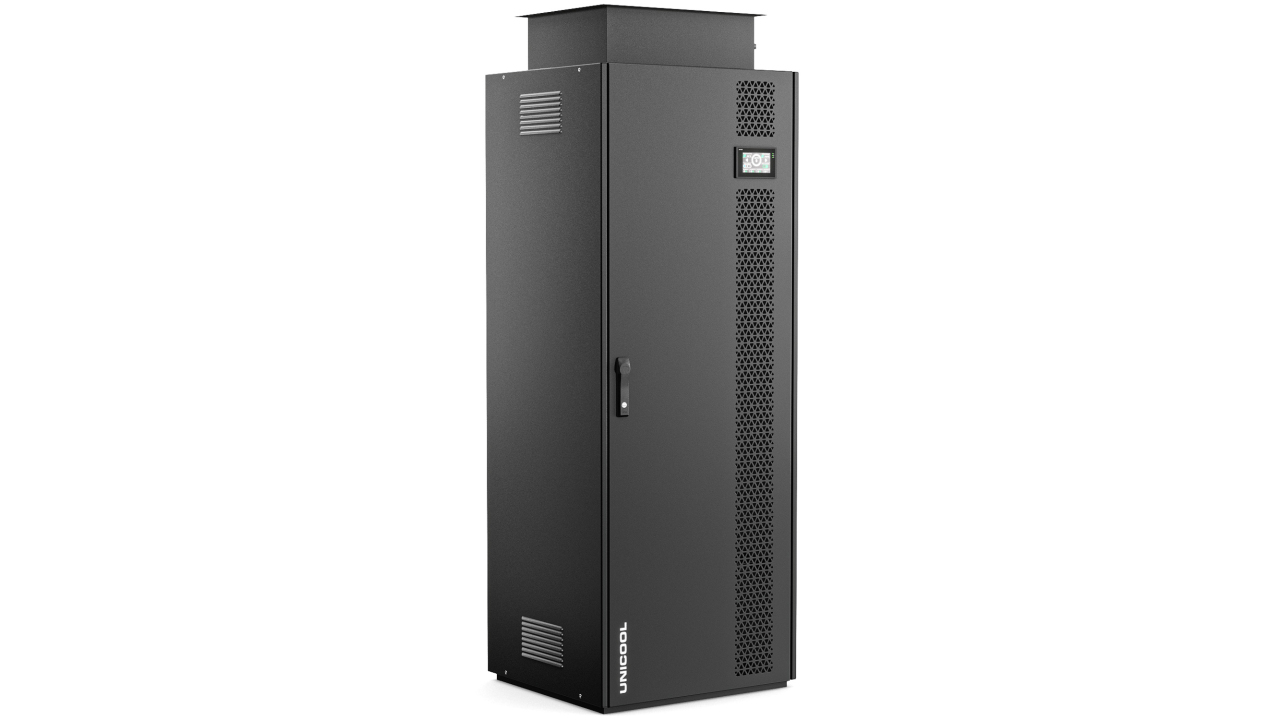

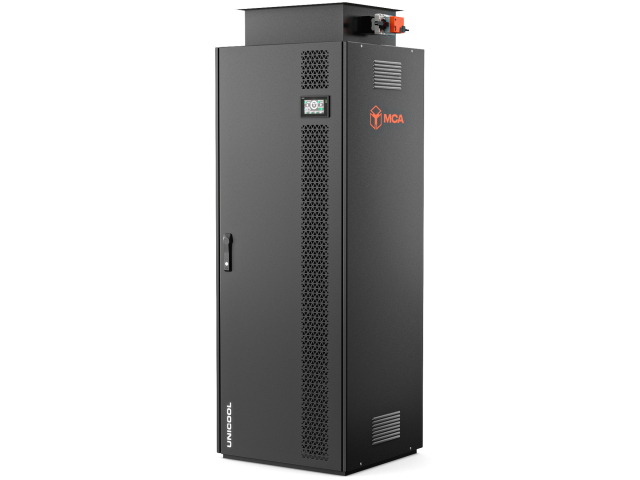

Прецизионный кондиционер UNICOOL® КПШ-3010 (ООО «НПК МСА») — система охлаждения в шкафном исполнении для серверной с подключением к централизованному источнику холодоснабжения. Модель работает по технологии CW (chilled water): тепло от воздуха передается охлажденной воде в теплообменнике, а производство холода осуществляется внешним чиллером. При холодопроизводительности 10 кВт и расходе воздуха 2500 м³/ч КПШ-3010 подходит для небольших серверных, телекоммуникационных помещений и отдельных зон ЦОД. Конструкция CRAH-класса рассчитана на постоянную эксплуатацию и может комплектоваться EC-вентиляторами.
КПШ-3010 — шкафной прецизионный кондиционер типа CRAH для охлаждения серверных помещений и машинных залов ЦОД в составе централизованной системы холодоснабжения. Собственной холодильной машины и компрессорного контура в кондиционере нет: охлаждение воздуха происходит в водяном теплообменнике за счет хладоносителя с расчетными параметрами 7/12 °С.
Холодопроизводительность модели составляет 10 кВт, расход воздуха — 2500 м³/ч. Воздух с расчетными параметрами на входе 35 °С и 30% относительной влажности охлаждается до 18–20 °С.
КПШ-3010 оснащается фильтрацией G4, а дополнительная ступень F7 позволяет повысить степень очистки воздуха. Увлажнитель мощностью 1,5–3 кВт и нагреватель 3,75 кВт доступны в качестве опций. Для регулирования производительности вентилятора могут применяться EC-вентиляторы.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
10
Расход воздуха, м3/ч
2500
SHR
0,98
Температура воздуха на входе, °С
35
Влажность воздуха на входе, %
30
Температура воздуха на выходе, °С
18–20
Температура хладоносителя, °С
7/12
Электропитание
400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
0,3
Хладагент
вода / водный раствор гликоля
Класс воздушного фильтра
G4 / G4 + F7
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 32 блоков
Интеграции с системами диспетчеризации
АСДУ и BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
1750 × 670 × 500
Масса, кг
180
Опционально
Номинальная потребляемая мощность увлажнителя, кВт
1,5–3
Номинальная потребляемая мощность нагревателя, кВт
3,75
EC-вентиляторы
Преимущества
Централизованное производство холода КПШ-3010 не содержит холодильной машины. Кондиционер подключается к водяному контуру чиллера, а сам шкаф выполняет функцию передачи холода воздуху и поддержания заданных параметров помещения.
Компактное размещение в помещении При габаритах 1750 × 670 × 500 мм кондиционер занимает сравнительно небольшую площадь и может использоваться в серверных, где необходимо рационально распределять пространство между климатическим, ИТ- и вспомогательным оборудованием.
Регулирование воздушного потока с EC-вентиляторами EC-вентиляторы доступны как дополнительная опция. Их применение позволяет гибко изменять расход воздуха в зависимости от текущей тепловой нагрузки и выбранного режима работы системы охлаждения.
Применение
UNICOOL® КПШ-3010 рекомендуется использовать в:
небольших серверных помещениях, где требуется постоянный отвод тепла от работающего ИТ-оборудования;
машинных залах ЦОД в качестве одного из элементов централизованной системы охлаждения;
телекоммуникационных узлах и аппаратных, подключенных к общей системе холодоснабжения здания;
помещениях с серверным, сетевым и системами хранения данных, где важна стабильность температуры при круглосуточной работе;
корпоративных и ведомственных ЦОД, располагающих существующей чиллерной системой;
отдельных технологических зонах крупных объектов, где локальная установка CRAH позволяет распределить холодопроизводительность между несколькими помещениями или зонами.
КПШ-3010 рекомендуется для серверных и технологических помещений организаций, располагающих централизованной системой холодоснабжения: банков и финансовых учреждений, телекоммуникационных операторов, промышленных предприятий, медицинских и научных комплексов, крупных офисных и административных объектов. Кондиционер особенно удобен при наличии общей чиллерной станции, поскольку не требует установки отдельной холодильной машины в серверном помещении.
Сценарии размещения
Небольшая серверная с нагрузкой до 8 кВт. При проектной тепловой нагрузке до 8–8,5 кВт один КПШ-3010 может применяться как основной источник охлаждения. Такой подбор оставляет ориентировочно 15–20% запаса относительно номинальных 10 кВт холодопроизводительности.
Серверная на 2–3 стойки. При нагрузке порядка 2,5–4 кВт на стойку кондиционер может обслуживать группу из двух-трех шкафов. Фактическое количество стоек определяется их установленной мощностью, схемой распределения воздуха и наличием локальных зон повышенного тепловыделения.
Локальное охлаждение наиболее нагруженной зоны. При нагрузке 5–8 кВт на серверную стойку КПШ-3010 можно использовать для охлаждения одной стойки с запасом по холодопроизводительности либо двух стоек при нагрузке около 4 кВт на каждую. Такой вариант позволяет направить производительность кондиционера на конкретную зону с повышенным тепловыделением и не переохлаждать остальную часть серверного помещения.
Почему стоит выбрать продукцию UNICOOL
Высокая точность регулирования — прецизионные кондиционеры предназначены для помещений, где стабильность температуры и влажности критична для технологического процесса.
Снижение энергопотребления при частичной нагрузке — оборудование оптимизирует производительность в зависимости от текущего количества отводимого тепла.
Прецизионные кондиционеры российского производства для инженерной инфраструктуры — оборудование адаптировано к требованиям локальных проектов и сопровождается производителем на всех этапах эксплуатации.
UNICOOL® КПШ-3010 — решение для серверных и небольших машинных залов, где требуется постоянное охлаждение без размещения холодильной машины непосредственно в помещении. Архитектура CW позволяет подключить кондиционер к централизованному чиллерному контуру и распределить оборудование системы холодоснабжения по наиболее удобной схеме. Холодопроизводительность 10 кВт, расход воздуха 2500 м³/ч и SHR 0,98 делают модель ориентированной прежде всего на отвод явного тепла от серверного и телекоммуникационного оборудования. При сохранении необходимого запаса по мощности КПШ-3010 подходит как для отдельных серверных, так и для формирования модульной системы из нескольких CRAH-агрегатов.
