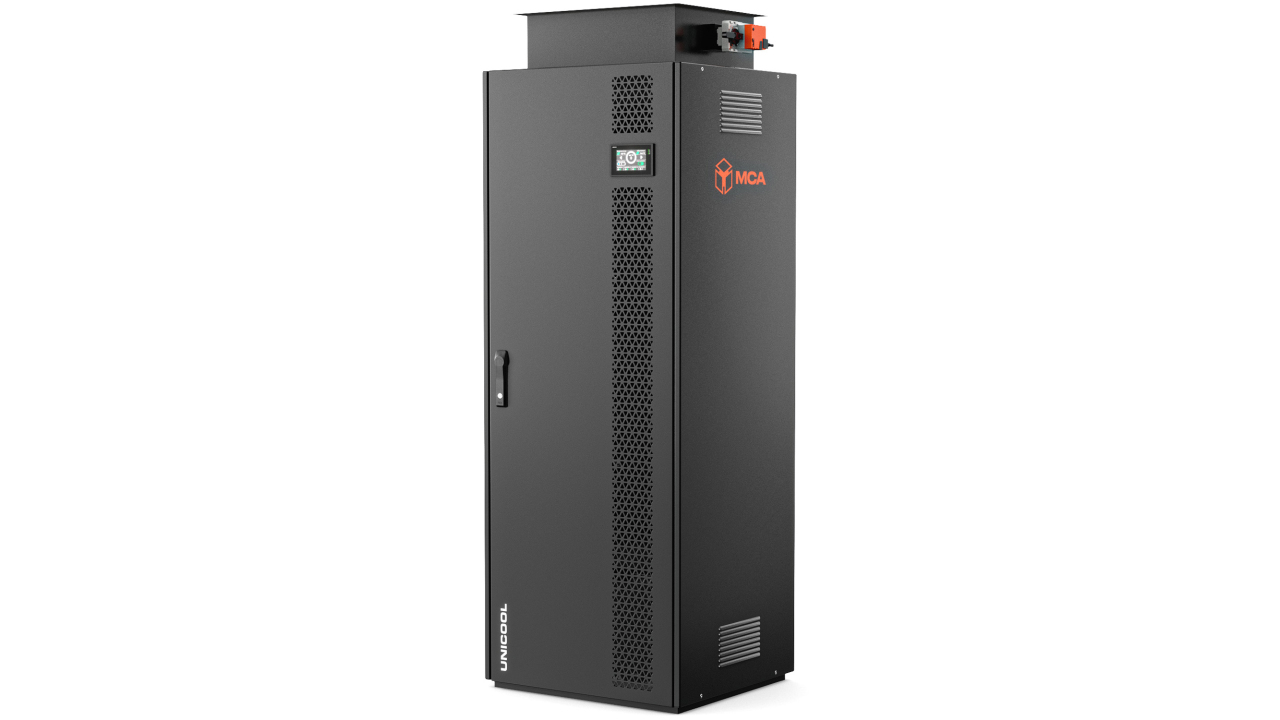

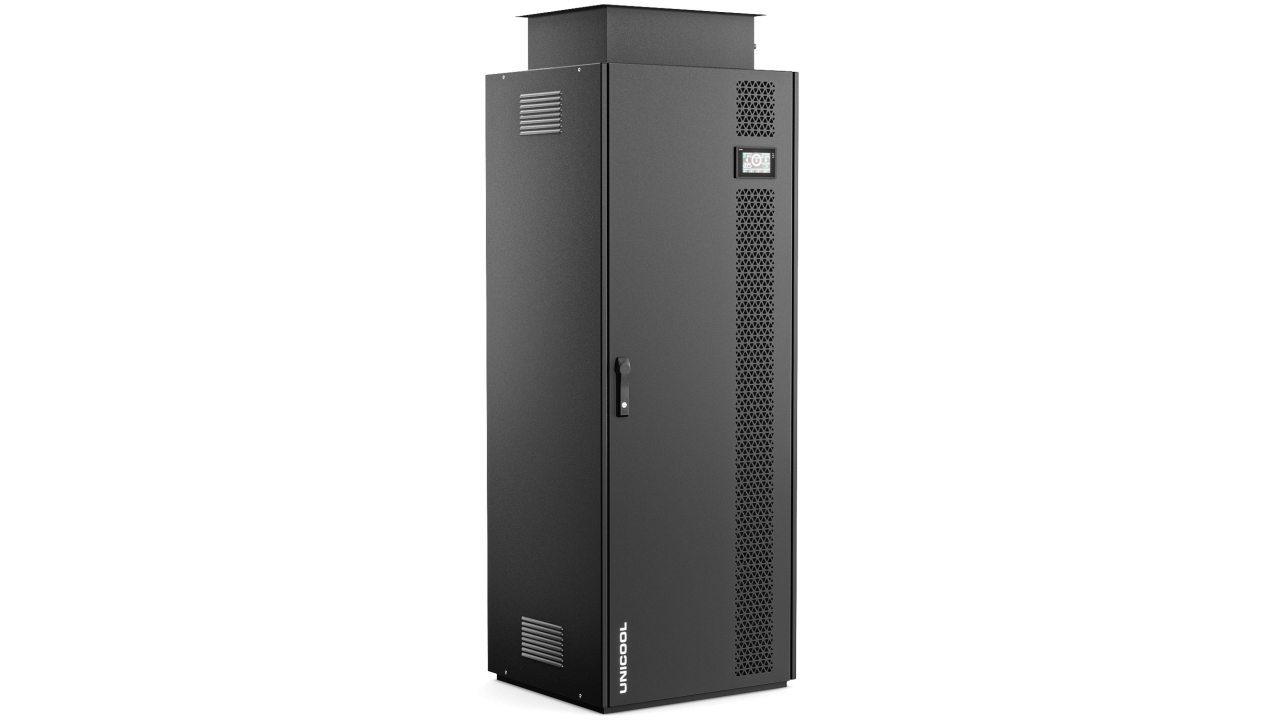

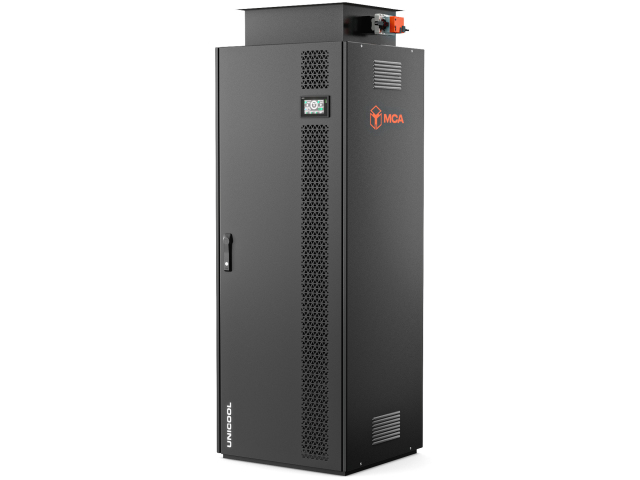

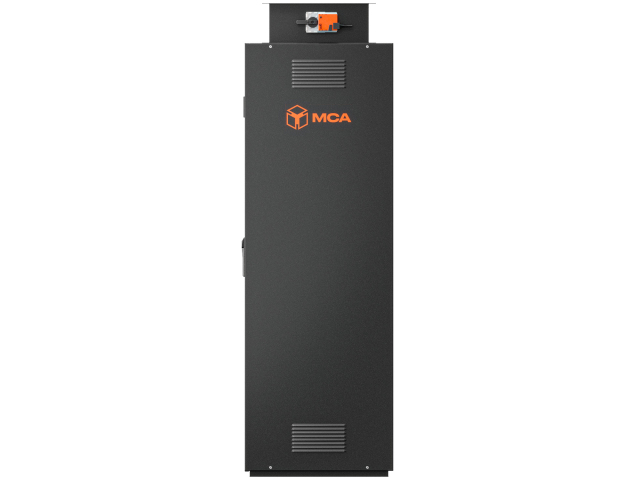

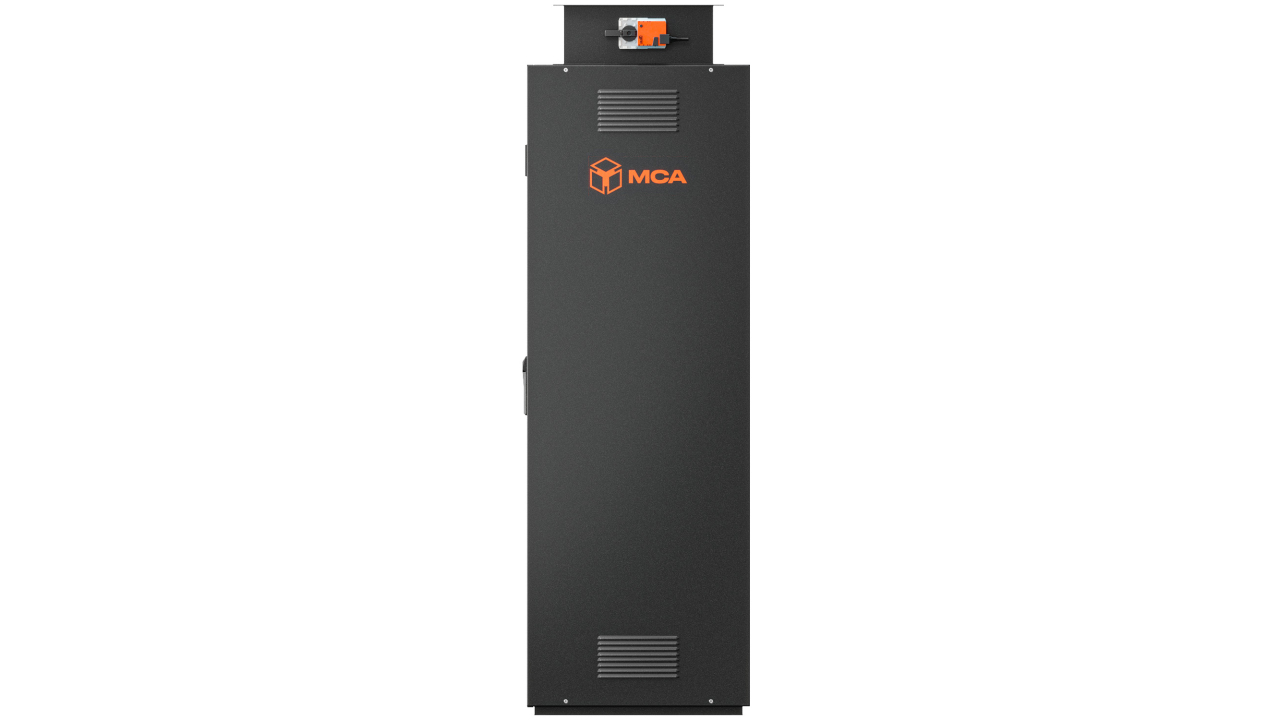

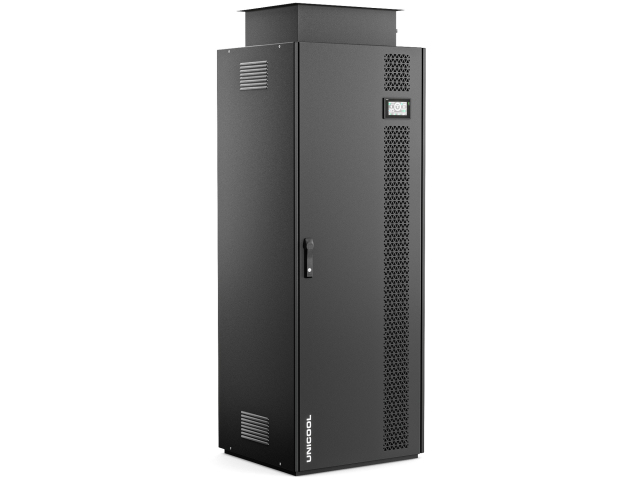

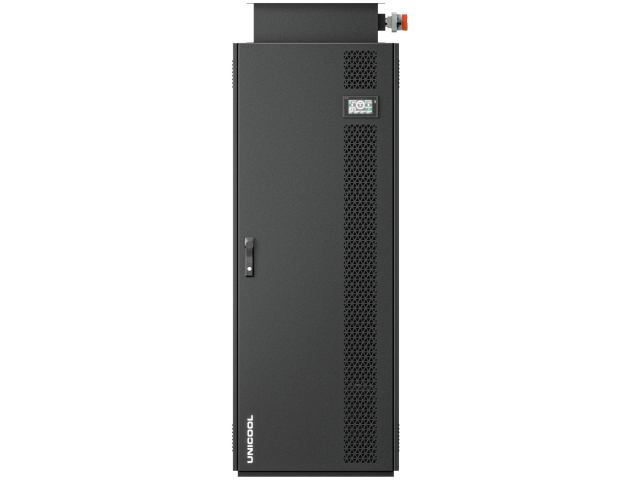

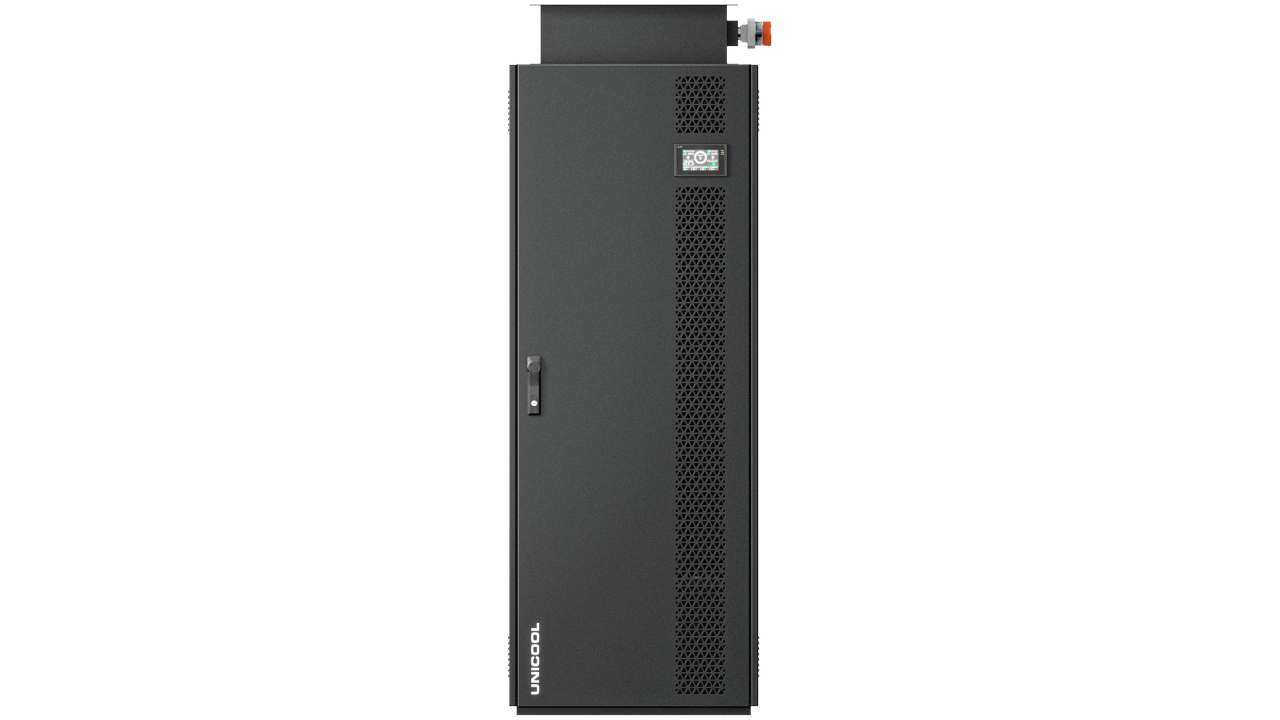

Прецизионный кондиционер UNICOOL® КПШ-3020 предназначен для охлаждения серверных помещений, аппаратных и машинных залов ЦОД с постоянной тепловой нагрузкой. Шкафное исполнение и холодопроизводительность 20 кВт позволяют организовать эффективное охлаждение помещения при размещении нескольких серверных стоек. Модель работает по технологии CW (chilled water): нет собственной холодильной машины, а тепло от воздуха передается охлажденной воде с параметрами 7/12 °С. КПШ-3020 может подключаться к централизованной системе холодоснабжения на базе чиллера с воздушным или водяным охлаждением конденсатора. Расход воздуха 5000 м³/ч обеспечивает интенсивный воздухообмен.
UNICOOL КПШ-3020 — шкафный прецизионный кондиционер CRAH, рассчитанный на отвод до 20 кВт тепловой нагрузки. Кондиционер работает по схеме CW (chilled water) и использует внешний источник холода: охлажденная вода с параметрами 7/12 °С поступает в теплообменник, забирает тепло воздуха и возвращается в систему холодоснабжения. Охлаждение реализовано без встроенного компрессорно-холодильного контура. При расчетных параметрах входящего воздуха 35 °С и относительной влажности 30% установка формирует воздушный поток до 5000 м³/ч и обеспечивает температуру воздуха на выходе 18–20 °С. Такая схема позволяет использовать КПШ-3020 как часть централизованной системы, подключая его к чиллеру с воздушным или водяным охлаждением конденсатора.
Для адаптации к условиям серверного помещения кондиционер может комплектоваться увлажнителем и электрическим нагревателем. Воздушный фильтр G4 входит в базовое исполнение; при необходимости предусматривается дополнительная фильтрация класса F7.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
20
Расход воздуха, м3/ч
5000
SHR
0,98
Температура воздуха на входе, °С
35
Влажность воздуха на входе, %
30
Температура воздуха на выходе, °С
18–20
Температура хладоносителя, °С
7/12
Электропитание
400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
1
Хладагент
вода / водный раствор гликоля
Класс воздушного фильтра
G4 / G4 + F7
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 32 блоков
Интеграции с системами диспетчеризации
АСДУ и BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
1980 × 770 × 650
Масса, кг
200
Опционально
Номинальная потребляемая мощность увлажнителя, кВт
1,5–3
Номинальная потребляемая мощность нагревателя, кВт
3,75
EC-вентиляторы
Преимущества
Разделение климатического и холодильного оборудования КПШ-3020 отвечает непосредственно за обработку воздуха в серверной, а производство холода выполняется внешним чиллером. Такое разделение упрощает построение крупной системы: количество кондиционеров и мощность центрального источника холода можно подбирать независимо в соответствии с конфигурацией объекта.
Большой расход воздуха Расход 5000 м³/ч обеспечивает перемещение значительного объема воздуха между зоной серверного оборудования и кондиционером. Это особенно важно для шкафной схемы, где агрегат обслуживает помещение, а не отдельную серверную стойку.
Гибкая комплектация воздушного контура КПШ-3020 может оснащаться EC-вентиляторами, позволяющими регулировать производительность воздушного потока в соответствии с текущей нагрузкой. Фильтрация G4 защищает теплообменник от основной массы загрязнений, а дополнительная ступень F7 позволяет повысить степень очистки воздуха.
Комплексное решение UNICOOL КПШ-3020 можно включить в комплексную систему холодоснабжения UNICOOL с использованием собственных чиллеров. Это позволяет подбирать совместимые между собой источники холода и конечные воздухоохладители в рамках одного проекта, а не формировать систему из оборудования разных производителей.
Применение
КПШ-3020 рекомендуется использовать в:
серверных помещениях от 20 кВт суммарной тепловой нагрузки, где требуется постоянное охлаждение нескольких серверных шкафов;
серверных с несколькими рядами оборудования, где требуется равномерно распределять холод по всему помещению, а не направлять его на отдельную стойку;
серверных с поэтапным увеличением ИТ-нагрузки, когда количество кондиционеров можно наращивать одновременно с расширением вычислительной инфраструктуры;
крупных машинных залах с выделенным техническим помещением для климатического оборудования, где шкафные установки можно разместить отдельной группой и организовать удобный доступ для обслуживания;
объектах с централизованным производством холода, где несколько прецизионных кондиционеров подключаются к общей чиллерной системе.
Для серверных с отдельными высокоплотными зонами КПШ-3020 может использоваться как основное охлаждение помещения, а локальные системы охлаждения — для дополнительного отвода тепла в наиболее нагруженных рядах.
Для организации полноценной системы холодоснабжения UNICOOL предлагает не только прецизионные кондиционеры, но и чиллеры. КПШ-3020 может работать совместно с чиллером, который обеспечивает производство охлажденной воды для одного или нескольких кондиционеров. В зависимости от архитектуры объекта доступны чиллеры с воздушным или водяным охлаждением конденсатора, что позволяет подобрать источник холода с учетом мощности системы, особенностей размещения и требований к резервированию.
Сценарии размещения
Несколько стоек по 5–8 кВт При нагрузке 5 кВт на стойку одна установка по расчетной нагрузке с учетом резерва подходит примерно для 3 стоек. При 8 кВт на стойку — ориентировочно для 2 стоек. Фактическое количество определяется тепловой нагрузкой помещения, схемой резервирования и организацией воздушных потоков.
Серверная с централизованным холодоснабжением КПШ-3020 подключается к водяному контуру с параметрами 7/12 °С. Холод производится внешним чиллером, насосы обеспечивают циркуляцию воды, а кондиционер передает тепло серверного помещения в этот контур. Один чиллер при достаточной холодопроизводительности может обслуживать несколько КПШ-3020.
Серверная с перспективой расширения При росте ИТ-нагрузки шкафная система позволяет наращивать холодопроизводительность добавлением дополнительных агрегатов. Такой подход удобен для серверных, которые вводятся в эксплуатацию поэтапно и предполагают увеличение количества стоек.
Почему стоит выбрать продукцию UNICOOL
Постоянный контроль температуры и влажности — система поддерживает оптимальные условия для оборудования с непрерывной тепловой нагрузкой. Снижение эксплуатационных затрат — оптимизация производительности основных узлов помогает сократить расход электроэнергии без ухудшения рабочих характеристик. Гарантия и сервис на протяжении всего жизненного цикла — сопровождение оборудования от подбора до сервисного обслуживания от производителя.
UNICOOL КПШ-3020 — шкафный прецизионный кондиционер CRAH мощностью 20 кВт для технологических помещений, где тепловая нагрузка сохраняется в течение всего периода эксплуатации. Модель работает от чиллерной воды и не имеет собственной холодильной машины. Это позволяет использовать КПШ-3020 на существующей базе центрального холодоснабжения предприятия. Расход воздуха 5000 м³/ч и SHR 0,98 соответствуют характеру тепловыделений ИТ-оборудования. Кондиционер подходит для серверных от 20 кВт, где требуется охлаждать несколько стоек и обеспечить возможность дальнейшего масштабирования системы.
