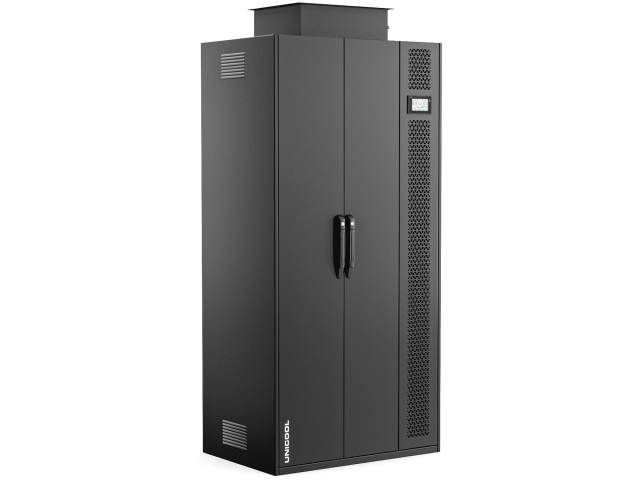

Прецизионный кондиционер UNICOOL® КПШ-3045 — кондиционер для ЦОД с холодопроизводительностью 45 кВт и охлаждением на чиллерной воде. Модель относится к классу CRAH и работает от внешнего контура холодоснабжения с параметрами хладоносителя 7/12 °С. Тепло передаётся воде через теплообменник и отводится внешним чиллером.
Расход воздуха 8200 м³/ч и высокий SHR 0,98 делают КПШ-3045 подходящим для помещений, где основная нагрузка формируется работающим ИТ-оборудованием. Для повышения энергоэффективности доступны EC-вентиляторы. Конструкция позволяет объединять несколько агрегатов в системы резервирования N+1 и 2N при соответствующей организации холодоснабжения, электропитания и управления.

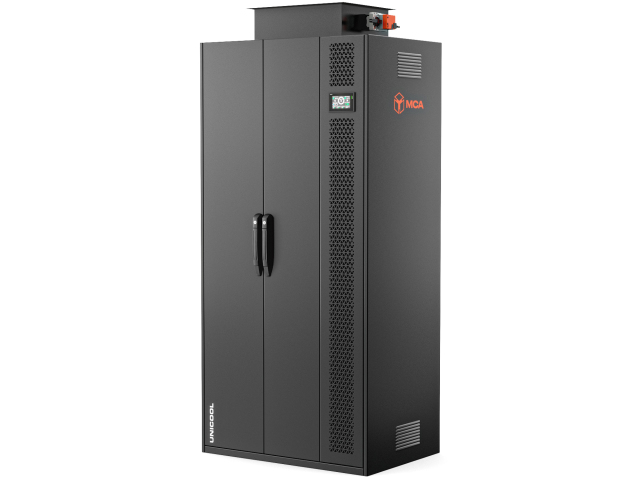

КПШ-3045 — шкафный кондиционер охлаждения серверной с водяным теплообменником и холодопроизводительностью 45 кВт. Модель рассчитана на непрерывное поддержание климатических параметров в серверных, машинных залах и других помещениях с постоянным тепловыделением от ИТ-оборудования.
Кондиционер работает в составе централизованной системы холодоснабжения: хладоноситель с температурой 7/12 °С поступает во внутренний теплообменник, забирает тепло от воздушного потока и возвращается во внешний контур. Отсутствие холодильной машины и компрессоров внутри шкафа упрощает конструкцию самого агрегата и позволяет использовать общую чиллерную инфраструктуру здания.
При расходе воздуха 8200 м³/ч и SHR 0,98 основная часть холодопроизводительности используется для отвода явного тепла. При расчётной входной температуре 35 °С кондиционер подаёт воздух с температурой 18–20 °С. G4-фильтр защищает теплообменник от пыли, дополнительная ступень F7 доступна в качестве опции.
КПШ-3045 может работать совместно с другими агрегатами в резервированных группах. При проектировании N+1 или 2N резервирование распространяется также на чиллеры, насосы, трубопроводы и электропитание.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
45
Расход воздуха, м3/ч
8200
SHR
0,98
Температура воздуха на входе, °С
35
Влажность воздуха на входе, %
30
Температура воздуха на выходе, °С
18–20
Температура хладоносителя, °С
7/12
Электропитание
400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
1,8
Хладагент
вода / водный раствор гликоля
Класс воздушного фильтра
G4 / G4 + F7
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 32 блоков
Интеграции с системами диспетчеризации
АСДУ и BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
1980 × 960 × 890
Масса, кг
230
Опционально
Номинальная потребляемая мощность увлажнителя, кВт
5–8
Номинальная потребляемая мощность нагревателя, кВт
6,0–8,7
EC-вентиляторы
Преимущества
Работа от центрального чиллерного контура КПШ-3045 использует воду или водный раствор гликоля с параметрами 7/12 °С и не имеет собственной холодильной машины. Один внешний источник холода может обслуживать группу кондиционеров, что удобно при централизованном холодоснабжении серверных и машинных залов. При проектировании системы можно отдельно резервировать производство холода и его распределение.
Поддержка архитектур N+1 и 2N Несколько КПШ-3045 объединяются в систему скоординированной работы. Для N+1 устанавливается дополнительный агрегат, способный заменить вышедший из строя. В архитектуре 2N формируются две независимые группы, каждая из которых должна иметь достаточную производительность для самостоятельного охлаждения расчётной нагрузки. Для полноценной 2N независимость должна сохраняться также в электропитании и системе холодоснабжения.
Высокий расход воздуха — 8200 м³/ч Большой расход воздуха позволяет быстро отводить нагретый воздух от серверного оборудования и подавать охлаждённый обратно в помещение. Это особенно важно при организации холодных и горячих коридоров, когда воздушные потоки разделены и не смешиваются.
Применение
UNICOOL КПШ-3045 рекомендуется использовать в:
серверных помещениях и машинных залах ЦОД, где требуется постоянный отвод высокой тепловой нагрузки;
ЦОД с централизованной системой холодоснабжения и внешними чиллерами;
узлах связи и помещениях с телекоммуникационным непрерывно работающим оборудованием;
вычислительных кластерах HPC, AI/ML и Big Data, где существенная часть тепла выделяется непосредственно ИТ-стойками;
корпоративных и коммерческих ЦОД, для которых требуется резервирование климатического оборудования по схемам N+1 или 2N;
технологических помещениях, где применение отдельных холодильных контуров экономически или технически нецелесообразно.
Сценарии размещения
Серверные зоны с нагрузкой 5–8 кВт на стойку КПШ-3045 может охлаждать серверные стойки с общей тепловой нагрузкой до 45 кВт. В зависимости от мощности стоек это соответствует, например, до 9 стоек по 5 кВт, 7 стоек по 6, 6 стоек по 7 или 5 стоек по 8. Фактическое количество стоек определяется их тепловой нагрузкой и принятой схемой организации воздушных потоков.
Серверный зал с резервированием N+1 Для группы КПШ-3045 можно организовать схему N+1. Например, при расчётной нагрузке 135 кВт три кондиционера работают в штатном режиме, а четвёртый агрегат используется как резервный. При отказе одного из рабочих агрегатов система управления подаёт команду на включение резервного кондиционера, и доступная холодопроизводительность сохраняется на уровне 135 кВт.
ЦОД с архитектурой 2N КПШ-3045 может применяться в двух независимых группах кондиционеров. Например, для нагрузки 90 кВт можно сформировать две независимые группы по две единицы. При отказе одной ветви вторая сохраняет возможность самостоятельно обеспечить охлаждение нагрузки. Каждая ветка имеет холодопроизводительность 90 кВт и способна самостоятельно обеспечить охлаждение.
ЦОД с централизованным холодоснабжением КПШ-3045 предназначен для работы от внешнего чиллерного контура и может применяться в ЦОД с общей станцией холодоснабжения. Несколько шкафных кондиционеров подключаются к системе распределения хладоносителя и работают совместно, а резервирование чиллеров, насосов и других элементов организуется на уровне центральной инженерной системы.
Почему стоит выбрать продукцию UNICOOL
Контроль критически важных параметров среды — точное поддержание температуры и влажности снижает влияние перегрева и нестабильного микроклимата на работу оборудования.
Оптимизированные эксплуатационные расходы — применение регулируемых технологий позволяет сократить энергозатраты в периоды снижения нагрузки.
Единая ответственность за оборудование — прецизионные кондиционеры российского производства поставляются с гарантийной поддержкой и сервисным сопровождением от компании-разработчика.
UNICOOL КПШ-3045 — шкафный кондиционер для ЦОД с холодопроизводительностью 45 кВт, рассчитанный на работу от внешнего чиллерного контура с параметрами воды 7/12 °С. Отсутствие собственной холодильной машины позволяет использовать централизованное производство холода и объединять несколько агрегатов в общую систему охлаждения. Расход воздуха 8200 м³/ч и SHR 0,98 обеспечивают эффективный отвод преимущественно явного тепла от серверного оборудования. Несколько КПШ-3045 можно применять в схемах N+1 и 2N.
