Прецизионный кондиционер UNICOOL® (ООО «НПК МСА») КПШ-3060 обеспечивает стабильное охлаждение серверного оборудования в ЦОД 5–100 МВт. Оборудование работает по схеме CRAH (на базе теплообменника с водяным охлаждением от внешней чиллерной установки) – подает охлажденный воздух в подпольное пространство (под фальшпол). UNICOOL КПШ-3060 подходит для крупных ЦОД с централизованной системой холодоснабжения, объектов с требованием к доступности Tier III/IV, а также для инфраструктуры, где необходима максимальная энергоэффективность и масштабируемость.

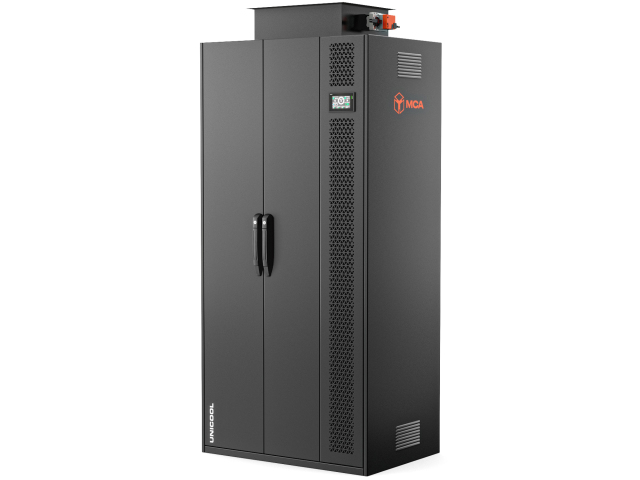

Шкафный прецизионный кондиционер UNICOOL КПШ-3060 предназначен для машинных залов с равномерной тепловой нагрузкой и необходимостью точного поддержания заданных климатических параметров.
Агрегат комплектуется водяным теплообменником и работает в связке с чиллерной системой холодоснабжения. Компрессоры во внутреннем блоке отсутствуют, поэтому номинальная потребляемая мощность составляет 2,5 кВт — энергия расходуется исключительно на вентиляторы и систему автоматики.

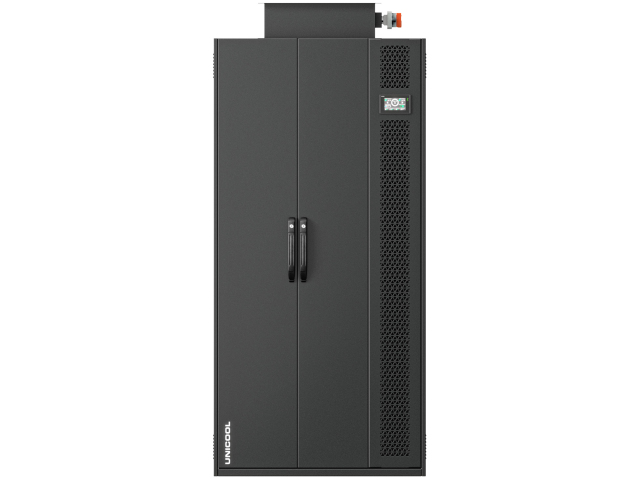

Конструкция в формате напольного шкафа предусматривает фронтальный доступ ко всем узлам. Это упрощает плановое обслуживание и ремонт. Установка размещается по периметру помещения и обеспечивает охлаждение всего объёма зала через систему фальшпола.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
60
Расход воздуха, м3/ч
13 000
SHR
0,98
Температура воздуха на входе, °С
35
Влажность воздуха на входе, %
30
Температура воздуха на выходе, °С
18–20
Температура хладоносителя, °С
7/12
Электропитание
400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
2,5
Хладагент
вода / водный раствор гликоля
Класс воздушного фильтра
G4 / G4+ F7
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 32 блоков
Интеграции с системами диспетчеризации
АСДУ и BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
1980 × 1460 × 890
Масса, кг
320
Опционально
Номинальная потребляемая мощность увлажнителя, кВт
10–15
Номинальная потребляемая мощность нагревателя, кВт
7,50–11,25
Преимущества
Надежное удержание заданных климатических параметров. Автоматическое управление поддерживает температуру в пределах ±0,5 °C и влажность ±2%.
Высокая энергоэффективность – водяное охлаждение конденсатора обеспечивает более низкое давление конденсации и высокую производительность.
Отличная масштабируемость – один чиллер может обслуживать несколько внутренних блоков КПШ-3060, что удобно для крупных и гиперскейл-объектов.
Возможность интеграции – система интегрируется с системами рекуперации тепла и аккумуляции холода, а также с BMS/DCIM.
Применение
Применяется для обеспечения стабильного и равномерного микроклимата в ЦОД для:
Облачных провайдеров;
Интернет-платформ;
Финансовых организаций;
Телекоммуникационных компаний и операторов связи.
Сценарии размещения:
При средней плотности размещения (3–5 кВт на шкаф) на ряд из 12–20 стоек;
При повышенной плотности (≥7 кВт на шкаф) – до 6–8 стоек;
Минимальная высота помещения 3 м с учетом сервисного зазора и высоты фальшпола;
Установка по периметру машинного зала
Почему стоит выбрать продукцию UNICOOL
Стабильная температура и влажность – без колебаний, точность ±0,5 °C и ±2%
Снижение PUE до 1,15–1,35 за счет высокой энергоэффективности водяного охлаждения
Встроенные функции мониторинга и самодиагностики – повышенная отказоустойчивость
Легкая интеграция в существующие системы ОВиК
Компания МСА – разработчик и производитель, на это оборудование распространяется гарантия и сервисная поддержка.
КПШ-3060 применяется в составе инженерной инфраструктуры ЦОД мощностью от 5 до 100 МВт. Агрегат оснащён водяным теплообменником и работает в контуре с чиллером, что соответствует архитектуре централизованного холодоснабжения. Поэтапное масштабирование системы реализуется за счёт модульного добавления блоков, которое не требует изменения эксплуатационных параметров основной холодильной машины.
