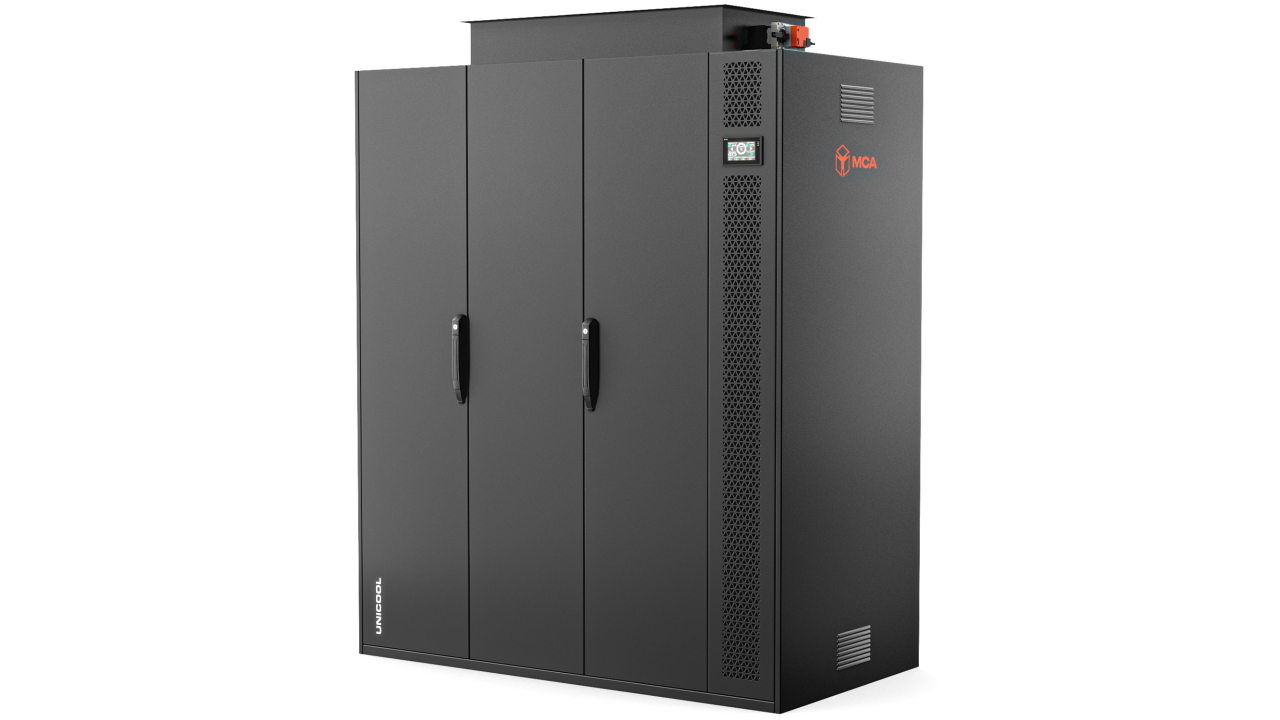

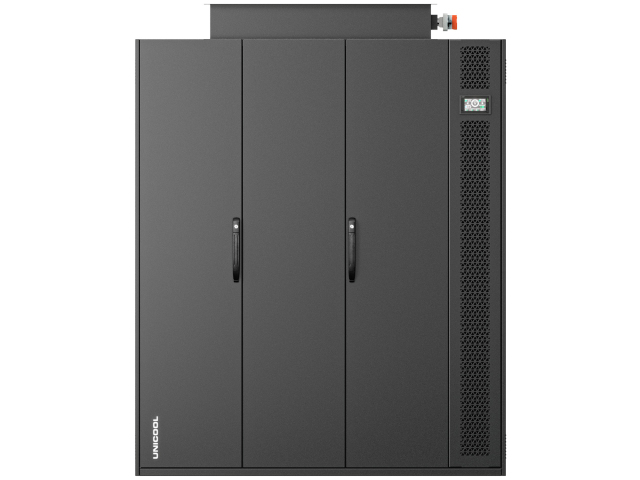

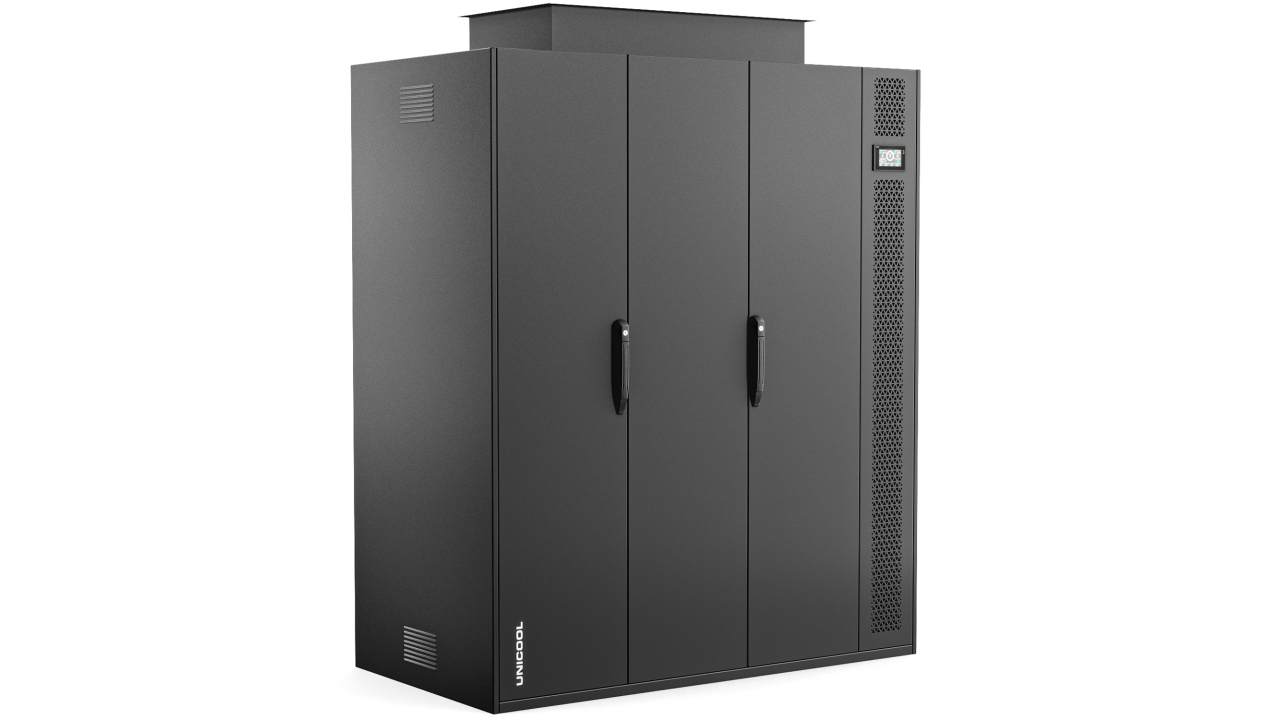

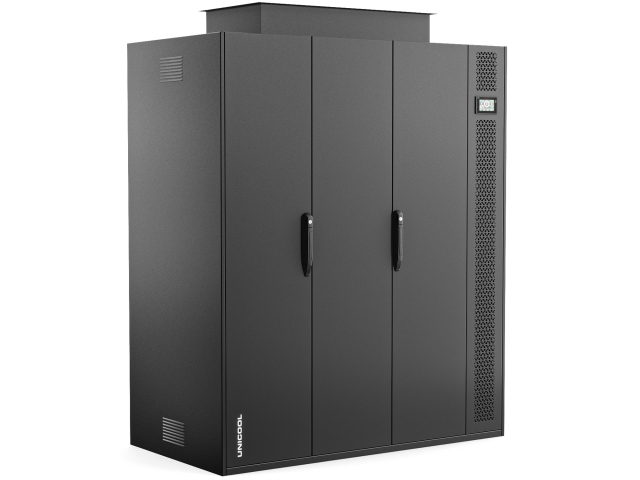

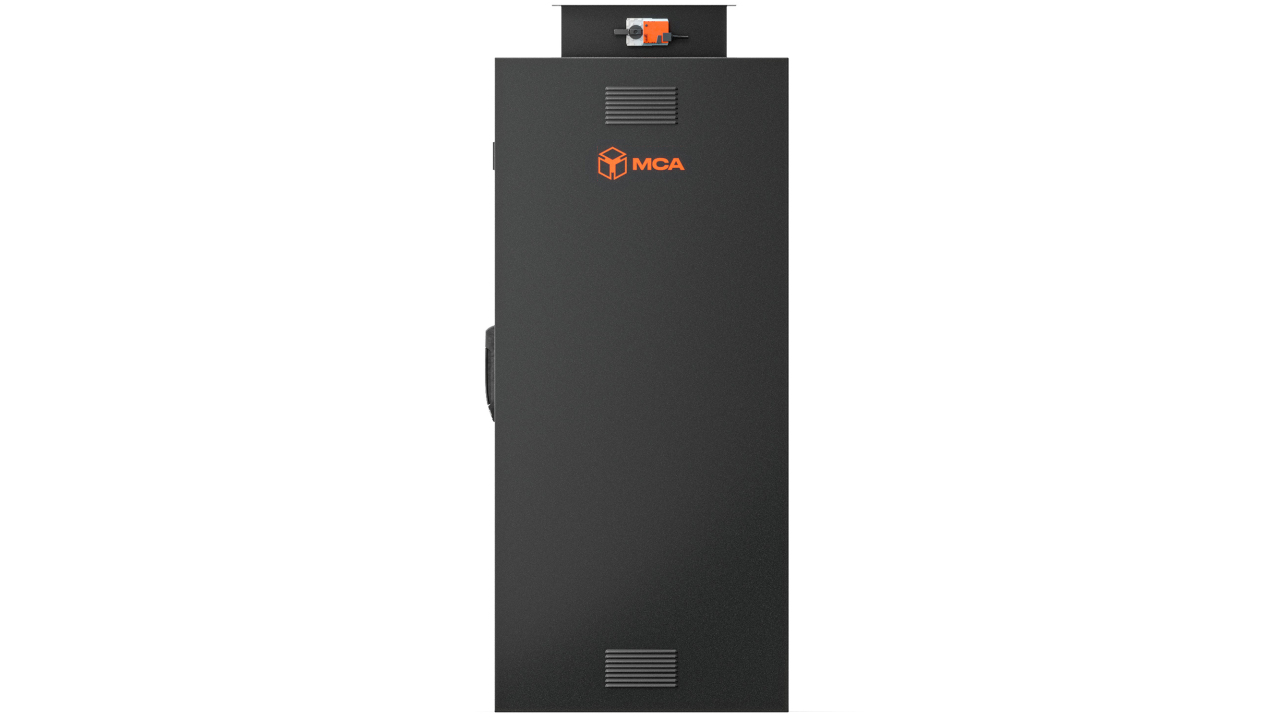

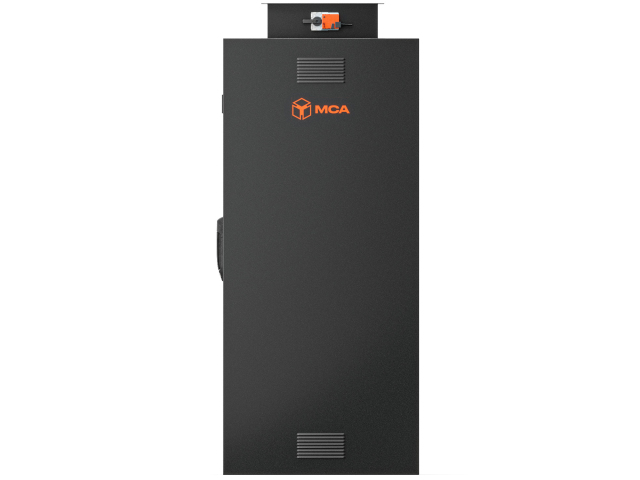

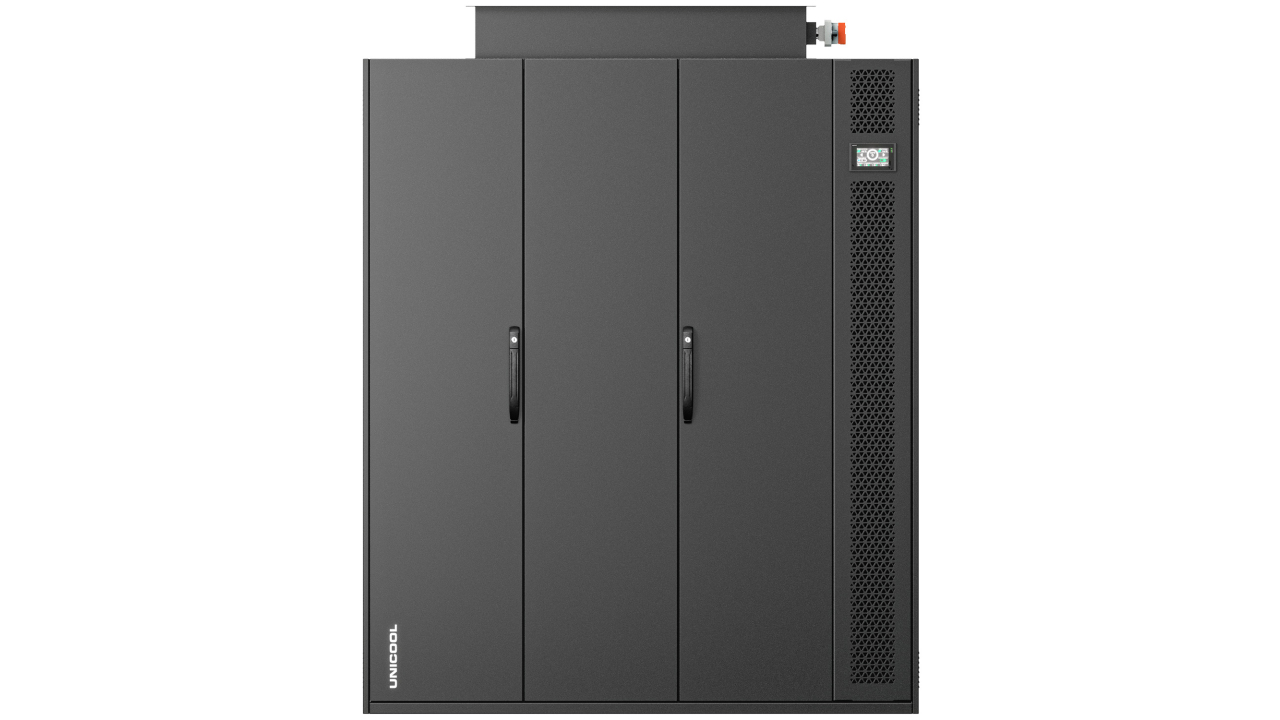

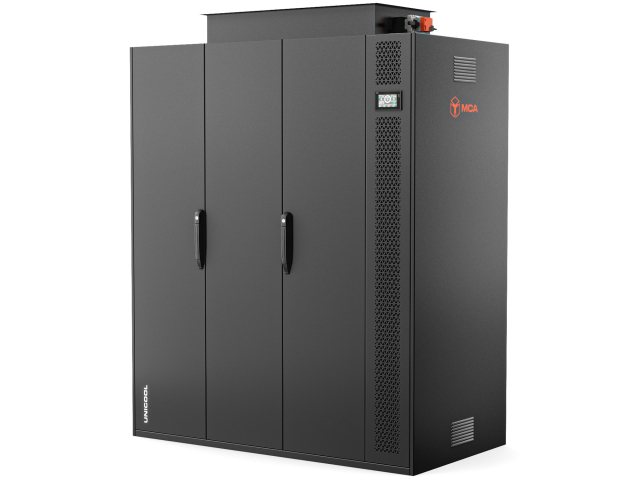

Прецизионный кондиционер UNICOOL® КПШ-3080 (ООО «НПК МСА») — решение для охлаждения крупных серверных помещений и машинных залов ЦОД. Работает от централизованного чиллерного контура с температурой хладоносителя 7/12 °С. Модель обеспечивает 80 кВт холодопроизводительности при расходе воздуха до 17 000 м³/ч. Высокий SHR 0,98 позволяет преимущественно использовать холодопроизводительность для отвода явного тепла от серверного оборудования. Собственное энергопотребление составляет 3,8 кВт. КПШ-3080 входит в линейку российских прецизионных кондиционеров UNICOOL® и подходит для крупных ЦОД, вычислительных центров, телекоммуникационной и промышленной инфраструктуры.
КПШ-3080 — шкафной прецизионный кондиционер мощностью 80 кВт. Рассчитан на работу в составе централизованной системы холодоснабжения. В отличие от автономных DX-моделей, установка не имеет компрессора и собственного холодильного контура. Охлаждение от внешнего чиллера с помощью хладоносителя: воды или водного раствора гликоля с температурным графиком 7/12 °С.
Кондиционер обрабатывает до 17 000 м³ воздуха в час. При расчётных условиях 35 °С и 30% относительной влажности на входе температура воздуха после теплообменника составляет 18–20 °С.
Собственное энергопотребление установки составляет 3,8 кВт. Для очистки воздуха предусмотрены фильтры G4, при необходимости может добавляться ступень F7. В качестве дополнительного оснащения доступны EC-вентиляторы, электрический нагреватель и увлажнитель.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
80
Расход воздуха, м3/ч
17 000
SHR
0,98
Температура воздуха на входе, °С
35
Влажность воздуха на входе, %
30
Температура воздуха на выходе, °С
18–20
Температура хладоносителя, °С
7/12
Электропитание
400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
3,8
Хладагент
вода / водный раствор гликоля
Класс воздушного фильтра
G4 / G4+ F7
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 32 блоков
Интеграции с системами диспетчеризации
АСДУ и BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
1980 × 1680 × 890
Масса, кг
450
Опционально
Номинальная потребляемая мощность увлажнителя, кВт
25–45
Номинальная потребляемая мощность нагревателя, кВт
27,1–48,7
EC-вентиляторы
Преимущества
Для зон с высокой тепловой нагрузкой 80 кВт холодопроизводительности позволяют использовать КПШ-3080 для формирования стабильного микроклимата в машинном зале или отдельной высоконагруженной зоны.
17 000 м³/ч для эффективной циркуляции воздуха Расход воздуха до 17 000 м³/ч позволяет перемещать значительный объём охлаждённого воздуха внутри машинного зала. При этом расположение установки и схема воздухораспределения должны обеспечивать подачу воздуха к наиболее нагруженным серверным рядам.
Часть единой системы холодоснабжения КПШ-3080 работает от внешнего чиллера, поэтому производство холода вынесено за пределы кондиционера. Несколько шкафных установок можно подключить к общей магистрали хладоносителя и распределить их по разным зонам машинного зала. Такой подход удобен при проектировании крупных объектов и последующем увеличении ИТ-мощности.
Применение
КПШ-3080 рекомендуется использовать в:
коммерческих и корпоративных ЦОД, где требуется охлаждение крупных объёмов вычислительного оборудования при круглосуточной работе;
центрах обработки данных банков и финансовых организаций, в которых размещается большое количество серверного и сетевого оборудования и предъявляются высокие требования к стабильности инженерных систем;
телекоммуникационных объектах и крупных узлах связи, где оборудование работает непрерывно и выделяет значительное количество тепла;
промышленных предприятиях, имеющих собственные вычислительные центры для систем управления производством, инженерных расчётов, хранения и обработки данных;
научных и вычислительных центрах, где используются HPC-кластеры, системы искусственного интеллекта и другие ресурсоёмкие вычислительные комплексы;
крупных серверных комплексах государственных и инфраструктурных организаций, где необходимо поддерживать стабильные параметры воздуха при высокой суммарной нагрузке на ИТ-оборудование.
Сценарии размещения
Охлаждение крупных машинных залов с распределённой тепловой нагрузкой. Производительности 80 кВт достаточно, чтобы одной установкой обслуживать отдельную климатическую зону, а не привязывать каждый кондиционер к небольшой группе серверных шкафов.
Организация зонального охлаждения в больших ЦОД. Несколько КПШ-3080 можно распределить по залу и подключить к общей магистрали хладоносителя. Каждая установка обслуживает свою часть помещения, что позволяет разделить систему охлаждения на независимые рабочие зоны.
Построение масштабируемой системы при поэтапном вводе мощностей. При расширении ЦОД дополнительные кондиционеры подключаются к существующему контуру холодоснабжения. Это позволяет наращивать охлаждение вместе с ростом вычислительной нагрузки, не меняя принцип работы всей системы.
Охлаждение помещений с высокой концентрацией вычислительного оборудования. Производительность 80 кВт подходит для зон, где тепловая нагрузка значительно выше, чем в обычных серверных. Это актуально для вычислительных кластеров, высокопроизводительных серверов и других энергоёмких систем.
Замена нескольких маломощных кондиционеров в крупной зоне. При соответствующей планировке помещения одна установка большой производительности может заменить несколько небольших блоков. Это сокращает количество единиц климатического оборудования и упрощает их подключение к общей системе холодоснабжения.
КПШ-3080 целесообразно рассматривать как часть единой системы холодоснабжения. В ассортименте компании также представлена линейка чиллеров до 1,25 МВт, что позволяет организовать охлаждение машинного зала «под ключ» от одного производителя.
Почему стоит выбрать продукцию UNICOOL
Точное поддержание микроклимата Система автоматики контролирует основные параметры воздуха и регулирует работу оборудования в зависимости от текущих условий в помещении.
Энергоэффективность в реальных условиях эксплуатации оборудование не работает постоянно на максимальной мощности, а регулирует производительность в соответствии с потребностью.
Прецизионные кондиционеры российского производства UNICOOL разрабатывает и производит оборудование в России и обеспечивает его техническое сопровождение на протяжении эксплуатации.
UNICOOL КПШ-3080 рассчитан на охлаждение крупных серверных зон и машинных залов, где требуется отвести десятки киловатт тепла от постоянно работающего ИТ-оборудования. Холодопроизводительность 80 кВт сочетается с воздушным потоком 17 000 м³/ч и высоким SHR 0,98, поэтому установка эффективно работает именно с характерной для ЦОД нагрузкой по явному теплу. Отсутствие собственной холодильной машины позволяет включать КПШ-3080 в централизованную систему холодоснабжения и подключать несколько установок к одному чиллерному контуру. При расчётном запасе 15–20% одна установка ориентирована примерно на 64–68 кВт ИТ-нагрузки, что даёт возможность использовать её для нескольких серверных рядов или отдельной зоны машинного зала.
Нужен точный расчет системы охлаждения под вашу инфраструктуру? Оставьте заявку
