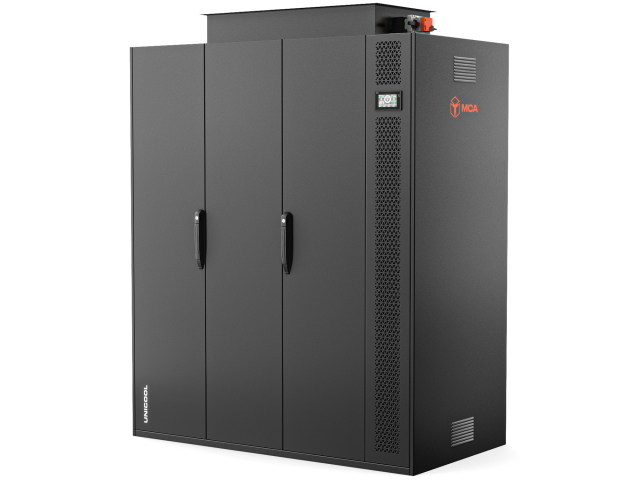

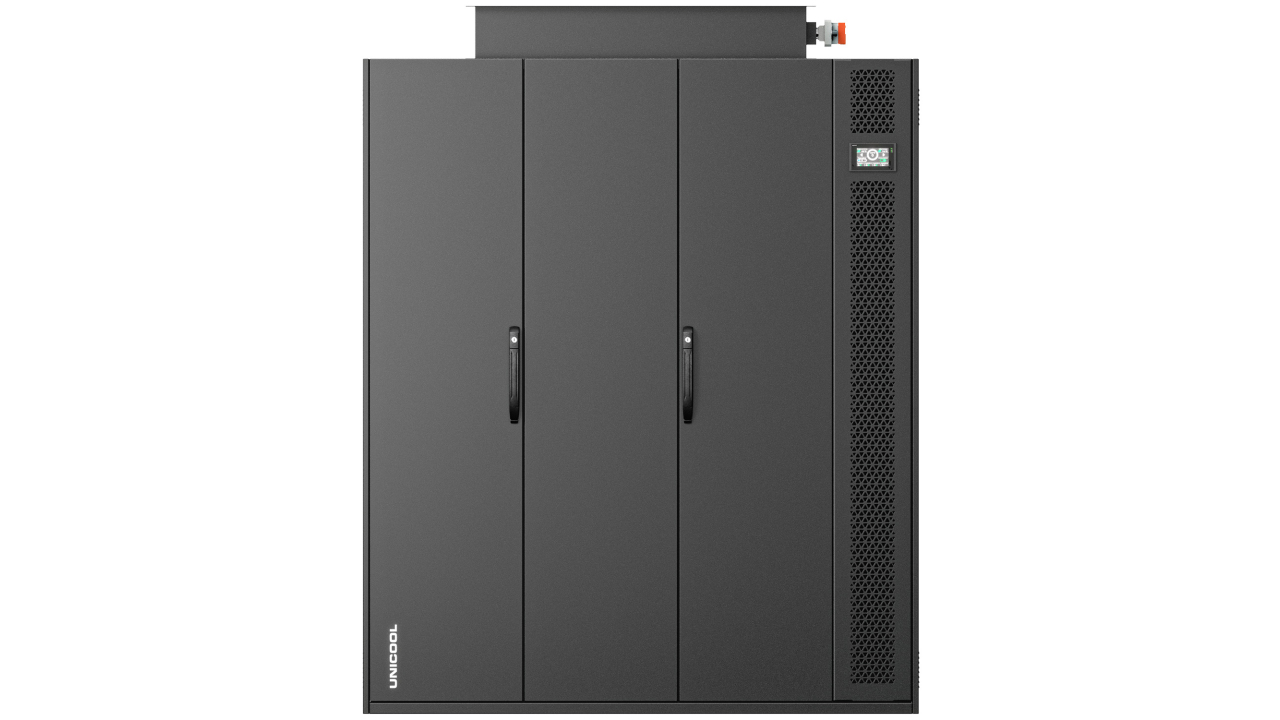

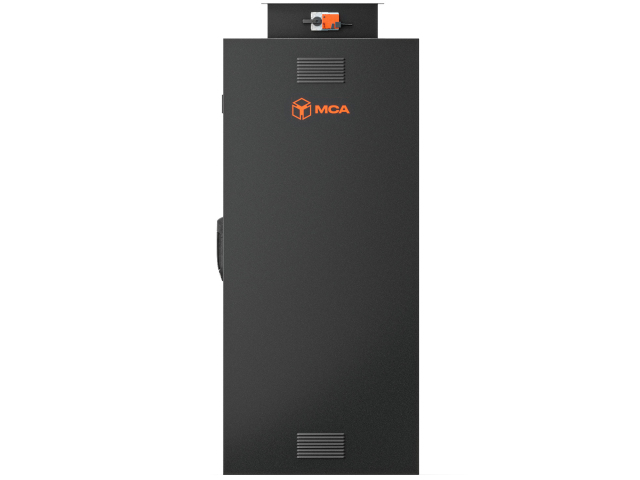

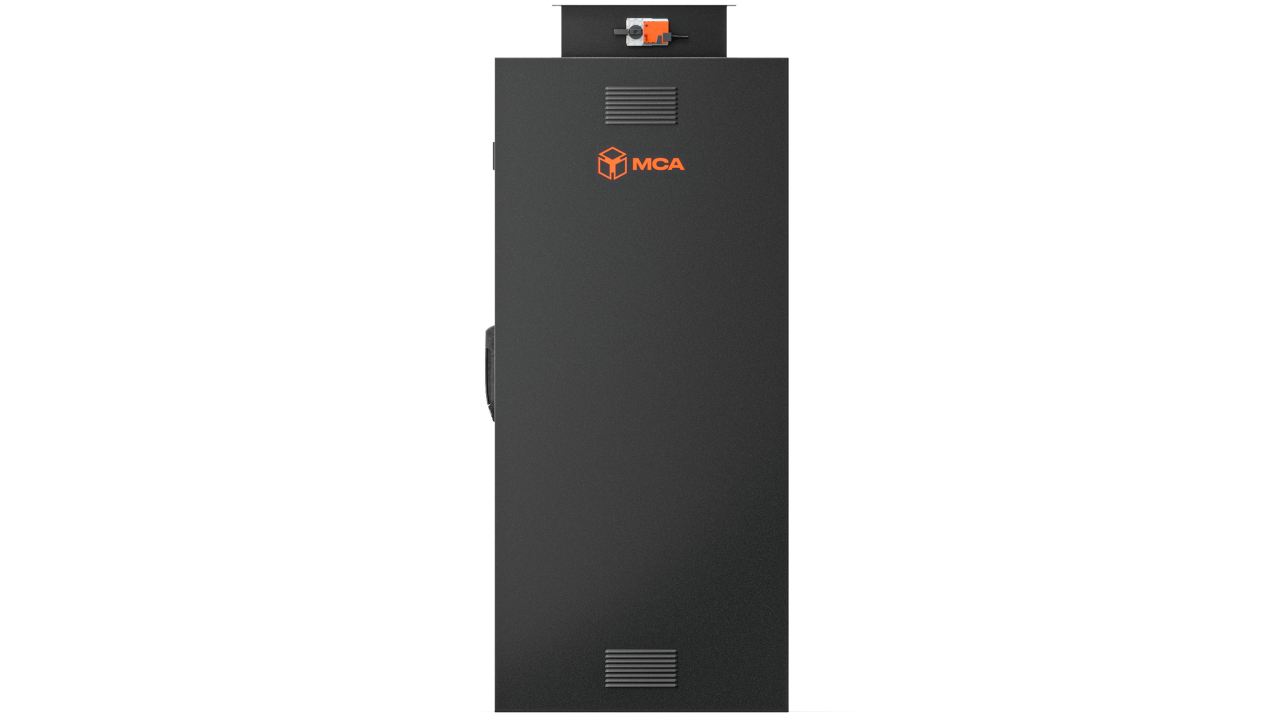

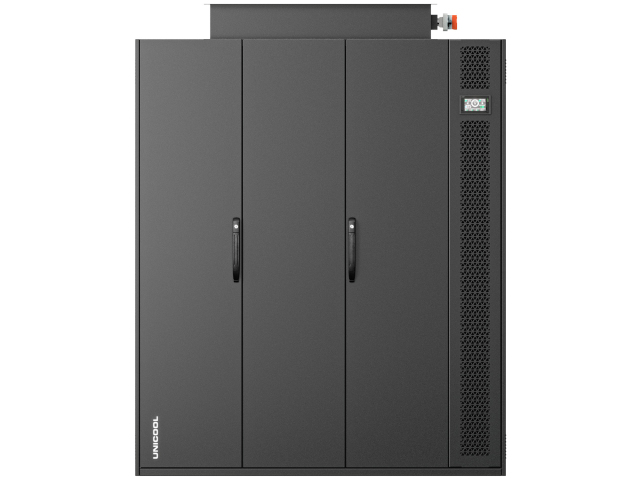

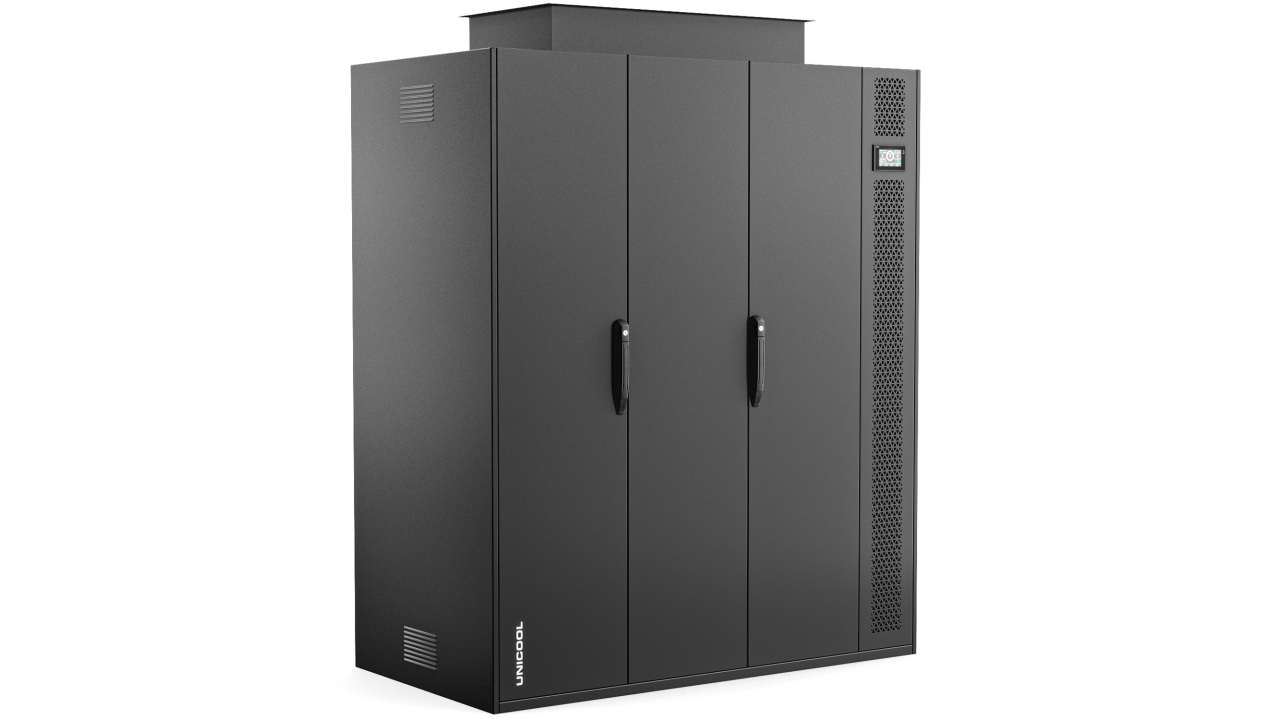

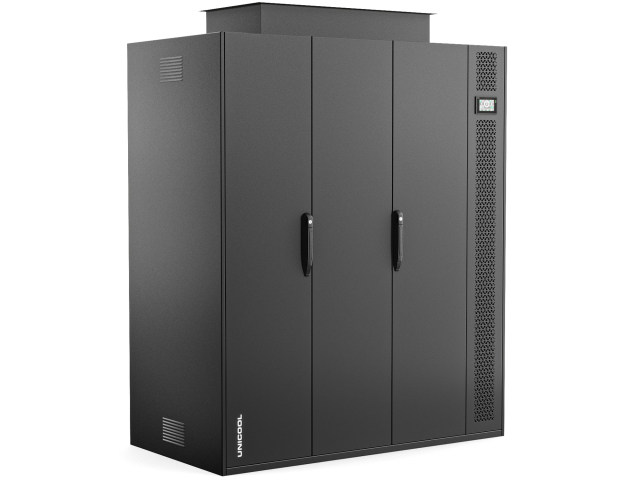

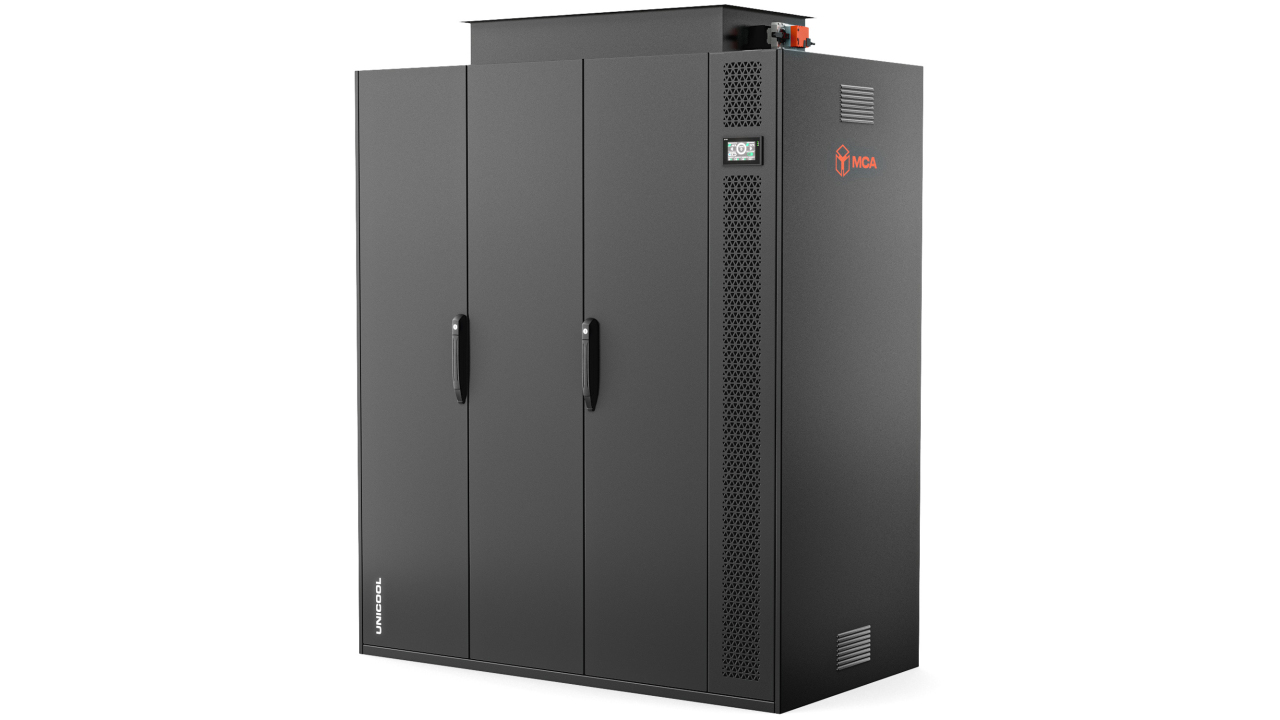

Прецизионный кондиционер UNICOOL® (ООО «НПК МСА») КПШ-3100 рассчитан на компенсацию тепловой нагрузки до 100 кВт, предназначен для машинных залов, помещений с серверным и технологическим оборудованием с высокой и постоянной тепловой нагрузкой. Модель работает в составе централизованной системы холодоснабжения. Расход воздуха до 20 000 м³/ч. Кондиционер подходит для крупных серверных зон и позволяет формировать масштабируемую систему прецизионного кондиционирования.
EC-вентиляторы для плавного регулирования оборотов доступны в качестве дополнительной опции.
КПШ-3100 выполнен в шкафном исполнении и рассчитан на отвод до 100 кВт тепловой нагрузки при воздушном потоке до 20 000 м³/ч. Модель предназначена для эксплуатации в составе централизованной системы холодоснабжения с чиллером. Водяной теплообменник работает с хладоносителем при температурном графике 7/12 °С. Алюминиевые пластины теплообменника имеют гидрофильное антикоррозионное покрытие, повышающее устойчивость поверхности.
Кондиционер поддерживает температуру воздуха на выходе 18–20 °С при расчетных параметрах на входе 35 °С и относительной влажности 30%. В качестве хладоносителя используется вода или водный раствор гликоля. Стандартная фильтрация — G4, дополнительно может устанавливаться фильтр F7. EC-вентиляторы, увлажнитель и электрический нагреватель доступны в качестве опций. КПШ-3100 может применяться как отдельный агрегат или в составе группы прецизионных кондиционеров с общим контуром холодоснабжения.
Технические параметры
Технические характеристики
Холодопроизводительность, кВт
100
Расход воздуха, м3/ч
20 000
SHR
0,98
Температура воздуха на входе, °С
35
Влажность воздуха на входе, %
30
Температура воздуха на выходе, °С
18–20
Температура хладоносителя, °С
7/12
Электропитание
400 (±10%) / 3 / 50
Номинальная потребляемая мощность, кВт
4,2
Хладагент
вода / водный раствор гликоля
Класс воздушного фильтра
G4 / G4+ F7
Протоколы связи
Modbus, BACnet, SNMP
Возможность группового управления
до 32 блоков
Интеграции с системами диспетчеризации
АСДУ и BMS
Возможность работы в конфигурациях
N+1, 2N
Габариты (В × Ш × Г), мм
1980 × 2120 × 890
Масса, кг
520
Опционально
Номинальная потребляемая мощность увлажнителя, кВт
25–45
Номинальная потребляемая мощность нагревателя, кВт
27,1–48,7
EC-вентиляторы
Преимущества
Централизованная система холодоснабжения КПШ-3100 работает от чиллера и не требует размещения холодильного контура в самом кондиционере. Несколько установок можно объединить в общий контур холодоснабжения, распределяя холодопроизводительность между помещениями и отдельными зонами.
Высокая холодопроизводительность Холодопроизводительность 100 кВт позволяет использовать КПШ-3100 для крупных серверных помещений и участков с высокой суммарной тепловой нагрузкой. При подборе оборудования учитываются расчетная нагрузка ИТ-оборудования и необходимый запас производительности.
Гибкая организация подачи воздуха Конструкция позволяет применять различные схемы распределения воздуха, включая нижнюю подачу через фальшпол, верхнюю подачу и подключение воздуховодов. Это дает возможность адаптировать кондиционер к планировке машинного зала и принятой схеме воздушных потоков.
Теплообменник с антикоррозионной защитой Алюминиевые пластины теплообменника имеют гидрофильное антикоррозионное покрытие. Оно защищает поверхность теплообменника при эксплуатации во влажной среде и способствует сохранению его рабочих характеристик.
Применение
КПШ-3100 рекомендуется использовать в:
коммерческих и корпоративных ЦОД — для серверных залов компаний, банков, страховых организаций и крупных предприятий с собственной ИТ-инфраструктурой;
телекоммуникационных объектах — для размещения сетевого оборудования, серверов связи и систем обработки данных операторов;
центрах обработки данных государственных и муниципальных организаций — для обеспечения работы информационных, ведомственных сервисов и электронных платформ;
облачных и дата-центрах провайдеров — для охлаждения серверных залов с постоянной нагрузкой и централизованной системой холодоснабжения;
промышленных предприятий — для комплексов управления производством, хранения технологических данных, промышленной автоматизации и корпоративных информационных платформ;
банковских и финансовых ЦОД — для инфраструктуры обработки транзакций, хранения данных и работы критически важных информационных сервисов;
научных и вычислительных центрах — для серверных помещений с вычислительными кластерами, системами моделирования, обработки данных и специализированными вычислительными ресурсами;
предприятий электронной коммерции и цифровых сервисов — для серверной инфраструктуры интернет-магазинов, онлайн-платформ и других сервисов с высокой круглосуточной нагрузкой;
резервных вычислительных площадках — для поддержания работоспособности резервной ИТ-инфраструктуры при отказе или недоступности основного центра обработки данных.
Сценарии размещения
КПШ-3100 подходит для серверных и ЦОД с умеренной или средней тепловой плотностью, где требуется охлаждение всего помещения либо группы стоек с организованным распределением воздушных потоков.
Downflow с фальшполом. Нижняя подача охлажденного воздуха через фальшпол подходит для машинных залов с организованной системой распределения под фальшполом.
Upflow. Верхняя подача использования кондиционера в помещениях, где охлажденный воздух необходимо распределять в верхней зоне помещения.
Верхняя подача через воздуховоды. Они позволяют направленно подавать охлажденный воздух к серверным рядам и другим зонам с повышенной тепловой нагрузкой.
Помещения без строгого зонирования. КПШ-3100 можно применять для общеобъемного охлаждения машинного зала, когда отдельное кондиционирование каждого серверного ряда не требуется.
До 5–10 кВт/стойку. Типичный диапазон применения шкафных прецизионных кондиционеров при охлаждении групп стоек или всего машинного зала.
10–20 кВт/стойку. КПШ-3100 также может применяться при более высокой плотности нагрузки, если в помещении организованы горячие и холодные коридоры и обеспечено необходимое распределение воздушных потоков.
При выборе количества кондиционеров следует учитывать суммарную тепловую нагрузку, воздушный баланс помещения и требуемый резерв холодопроизводительности.
Почему стоит выбрать продукцию UNICOOL
Точное соответствие заданным параметрам — прецизионное оборудование позволяет поддерживать стабильный микроклимат даже при изменении тепловыделения в помещении.
Рациональное использование энергоресурсов — автоматическое регулирование производительности исключает постоянную работу оборудования с избыточным запасом мощности.
Российское производство и сервисная поддержка – техническое сопровождение от разработчика-производителя
UNICOOL КПШ-3100 сочетает высокую холодопроизводительность с возможностью интеграции в централизованную систему холодоснабжения. Модель подходит для объектов, где требуется охлаждение значительного объема воздуха и равномерное распределение холода по машинному залу. Различные варианты подачи воздуха позволяют адаптировать установку к архитектуре помещения, фальшполу и принятой схеме воздушных потоков. Это делает КПШ-3100 практичным решением для построения масштабируемых систем прецизионного кондиционирования на объектах с растущей или распределенной ИТ-нагрузкой.
Нужен точный расчет системы охлаждения под вашу инфраструктуру? Оставьте заявку
