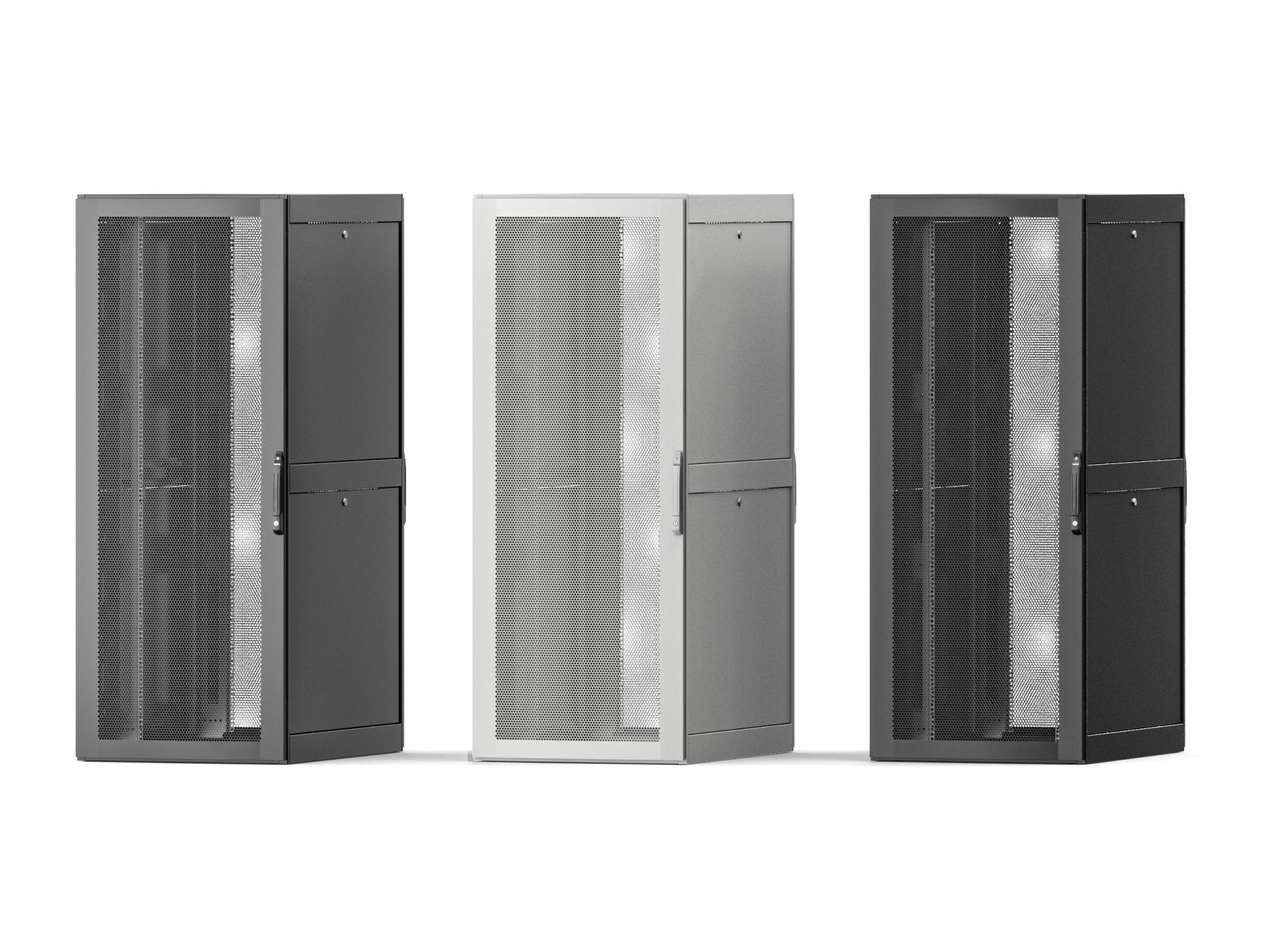

Серверные шкафы напольные 19” ТКШ-42/48/52U

Характеристики и преимущества ТКШ-42/48/52U

ТКШ-42/48/52U спроектированы как надёжная и функциональная система, учитывающая высокую плотность заполнения, компактность, перегруз по массе, устойчивость к вибрациям. В отличие от стандартных стоек, модельный ряд разработан с учётом повышенных нагрузок и требований к компактности, что является важным критерием для современных ЦОД уровня Tier III и Tier IV, а также серверных помещений на производствах.

• Высокая несущая способность
  Усиленная конструкция допускает распределённую статическую нагрузку до 1500 кг.
• Дополнительная вентиляция
  Перфорированные двери (до 73% площади) в отдельных комплектациях усиливают пассивную вентиляцию корпуса. В сочетании с вентиляторными блоками на крыше обеспечивают более эффективное охлаждение телекоммуникационной аппаратуры.
• Компактность
  Для рационального использования серверных залов и кроссовых модель может быть спроектирована по индивидуальным размерам заказчика с учётом необходимой несущей нагрузки и плотности заполнения без потери жёсткости. Наличие монтажных креплений в боковинах корпуса дает возможность объединять секции в монолитные блоки, образуя стройные ряды и экономя пространство.
• Защищённость
  Класс пыле- и влагозащиты – IP20. Предусмотрена система заземления.

Конструктивное описание ТКШ-42/48/52U

Габаритные размеры

Высота 42−52U, ширина 600, 800, 1000 мм, глубина 600, 800, 1000, 1200 мм.

Возможно изготовление по индивидуальным параметрам.

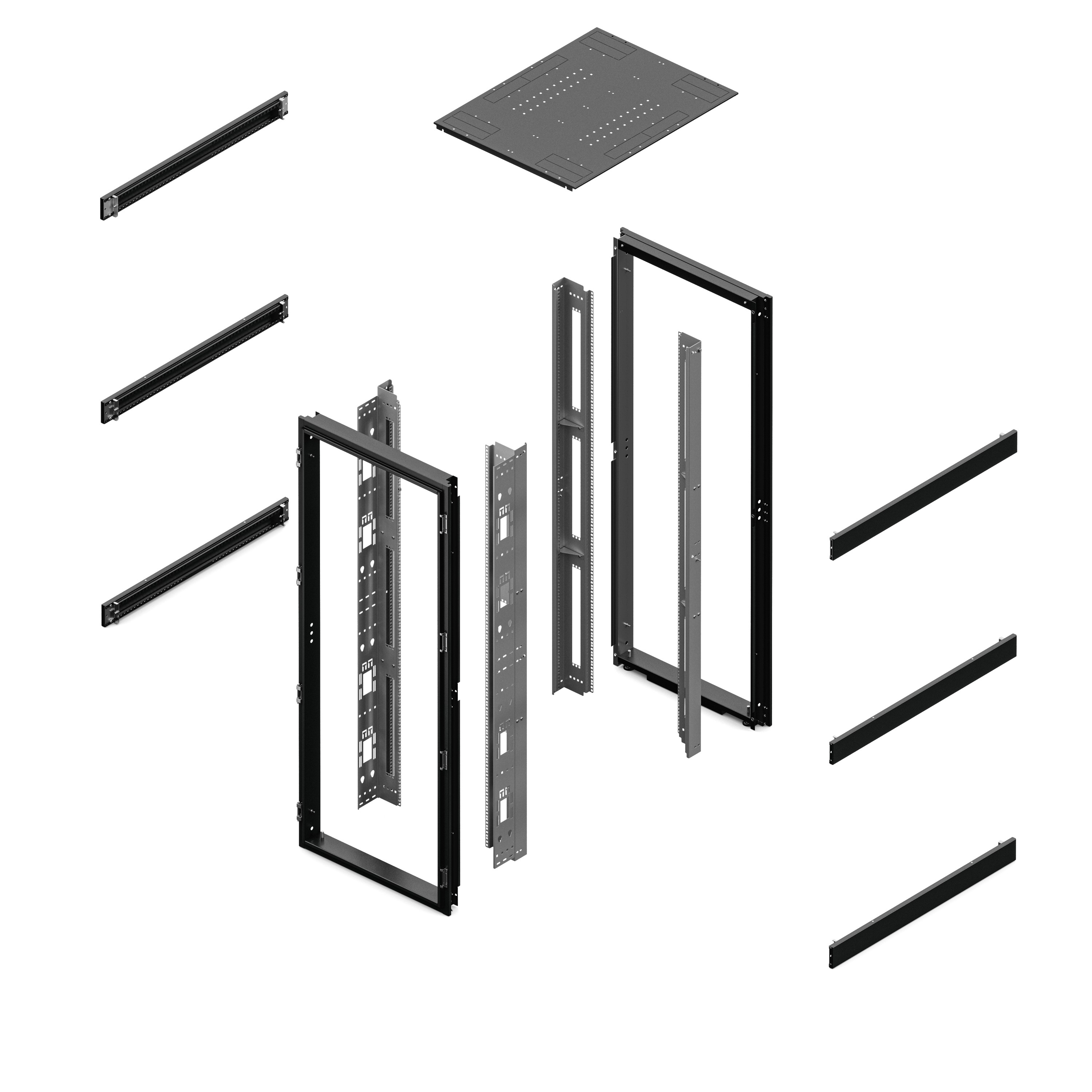

Жёсткий каркас В отличие от аналогов, где жёсткость обеспечивается только после установки боковин, наш телекоммуникационный шкаф имеет: разборную каркасную конструкцию: Состоит из двух сварных рам, соединённых комплектом швеллеров. Конструкция рам обеспечивает высокую несущую способность.  Корпус не «скручивается» при транспортировке и не деформируется при установке тяжёлых ИБП (до 150 кг на полку). толщину металла: Каркас и несущие элементы изготовлены из стали 1,5 мм (и более, под заказ).

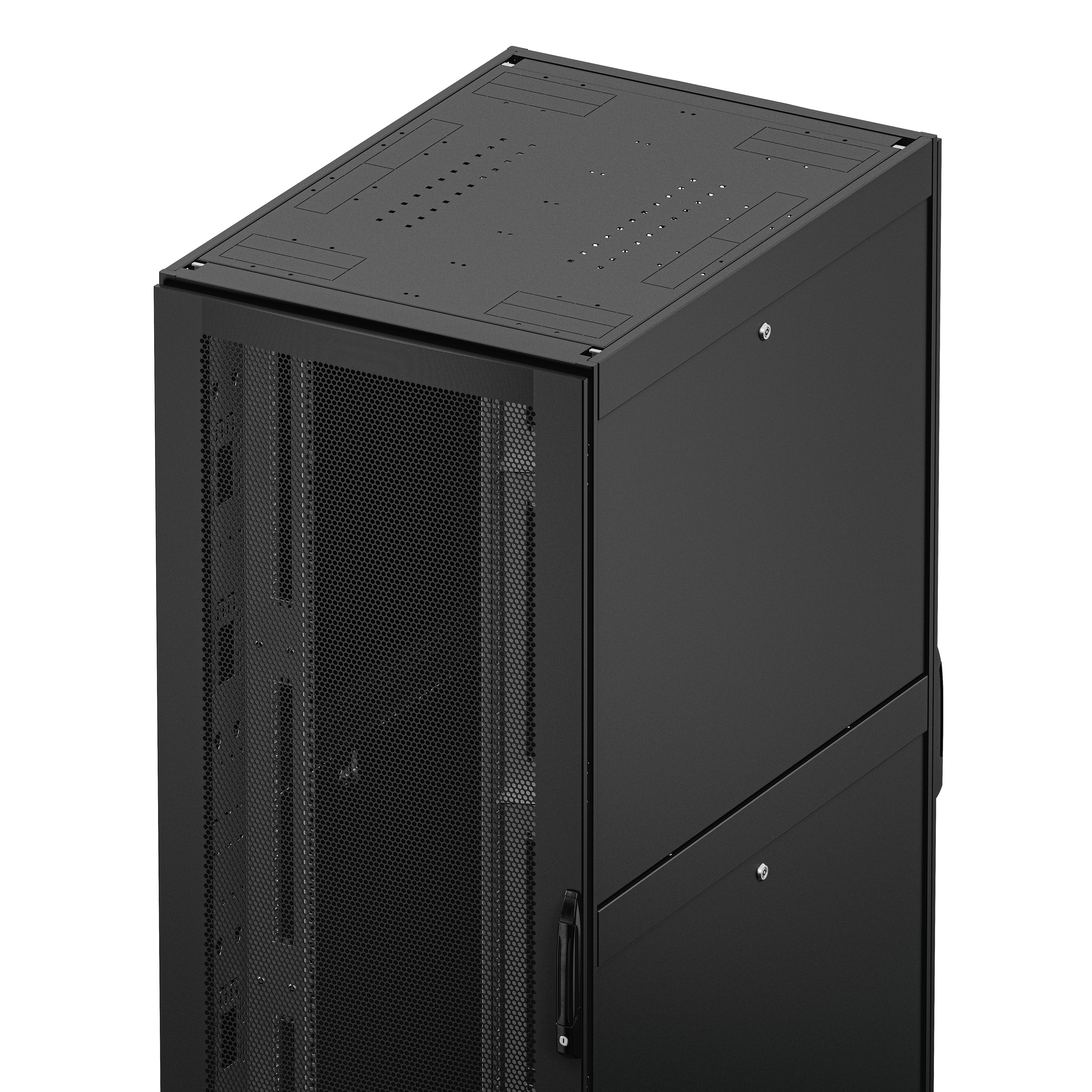

Основание и крыша Цельнометаллическая конструкция основания и крыши выведена в размер с рамой, что придаёт жёсткости каркасу. Также предусмотрена перфорация под кабели и воздуховод для монтажа дополнительных вентиляторных блоков, гарантирующих эффективный отвод тепла при высоких нагрузках. Кабельный ввод может быть осуществлен как сверху, так и снизу. В основании предусмотрены регулируемые ножки по высоте.

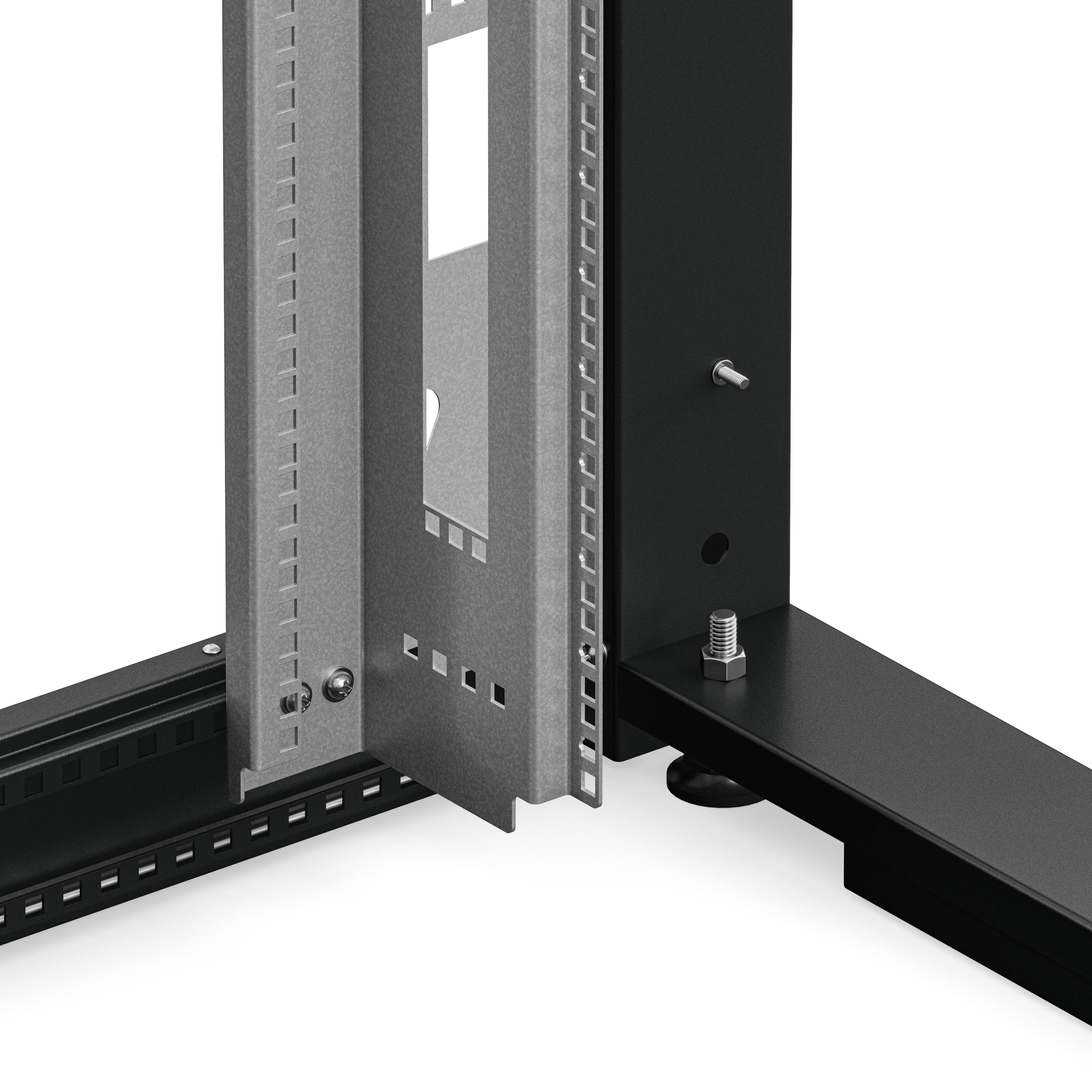

Направляющие В комплекте – четыре оцинкованные вертикальные направляющие, регулируемые по глубине. Имеют опору на основание для высокой несущей способности.

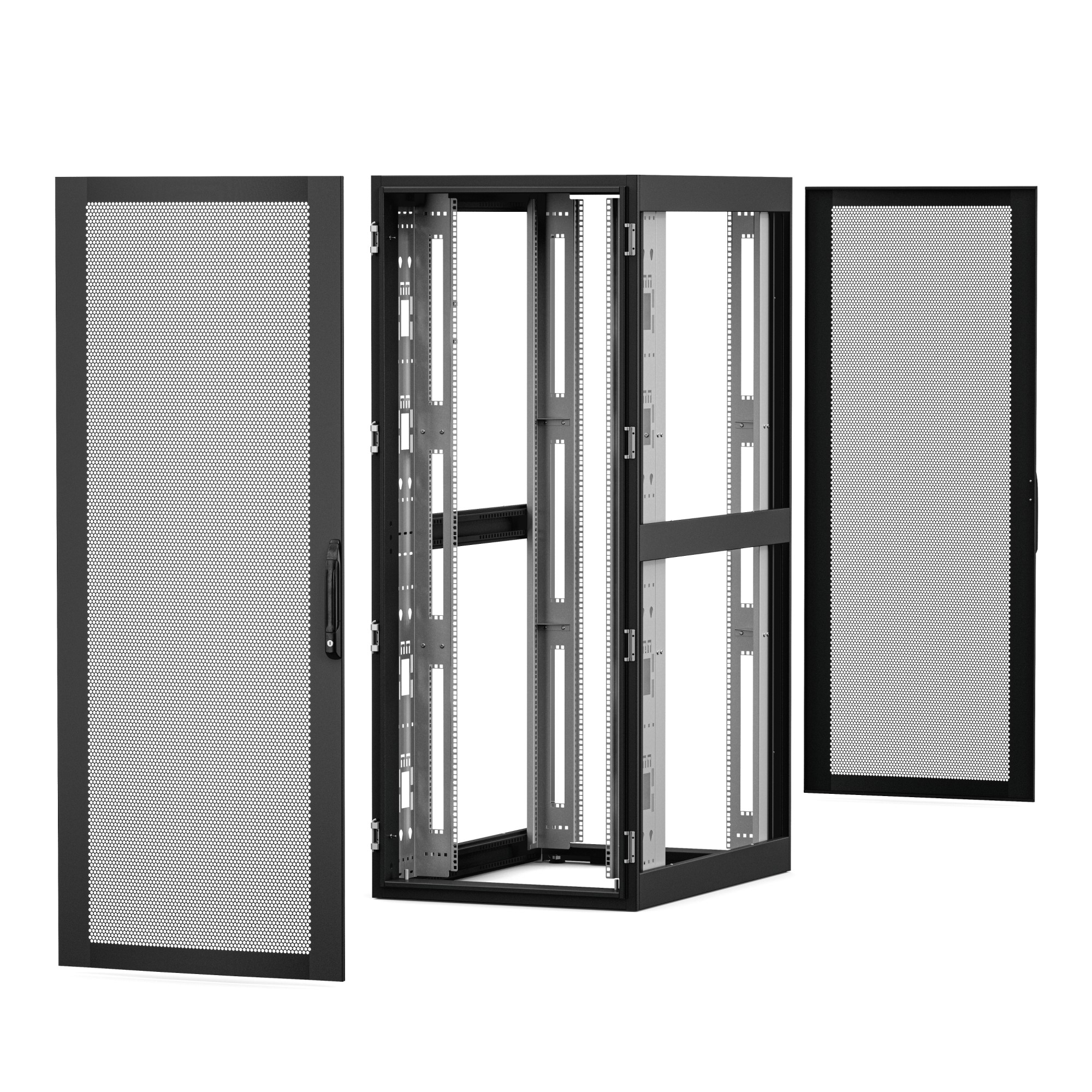

Двери Модельный ряд шкафов для серверной предусматривает три варианта исполнения передней и задней двери. Каждый тип разработан под конкретные эксплуатационные задачи: перфорированная. Обеспечивает максимальный воздухообмен: площадь перфорации составляет не менее 73% от всей поверхности. Это гарантирует эффективную вентиляцию и предотвращает, перегрев ИТ устройств. цельнометаллическая. Обеспечивает повышенную защиту от несанкционированного доступа и механических воздействий, идеальна для установки в общедоступных местах. с ударопрочным стеклом. Позволяет визуально контролировать состояние индикаторов и светодиодов без необходимости открывать шкаф, сочетая надежность металлической рамы с прозрачностью. Навеска дверей осуществляется как с правой, так и с левой стороны, угол открытия до 140°.  Поставляются с предустановленной фурнитурой: замком, фиксаторами, демпферами. Вместо стандартной задней двери предусмотрена возможность установки съемной цельнометаллической панели. Такое решение повышает жесткость конструкции, упрощает доступ к тыльной стороне оборудования при монтаже и демонтаже, а также исключает риск случайного открывания при плотном размещении в ряду.

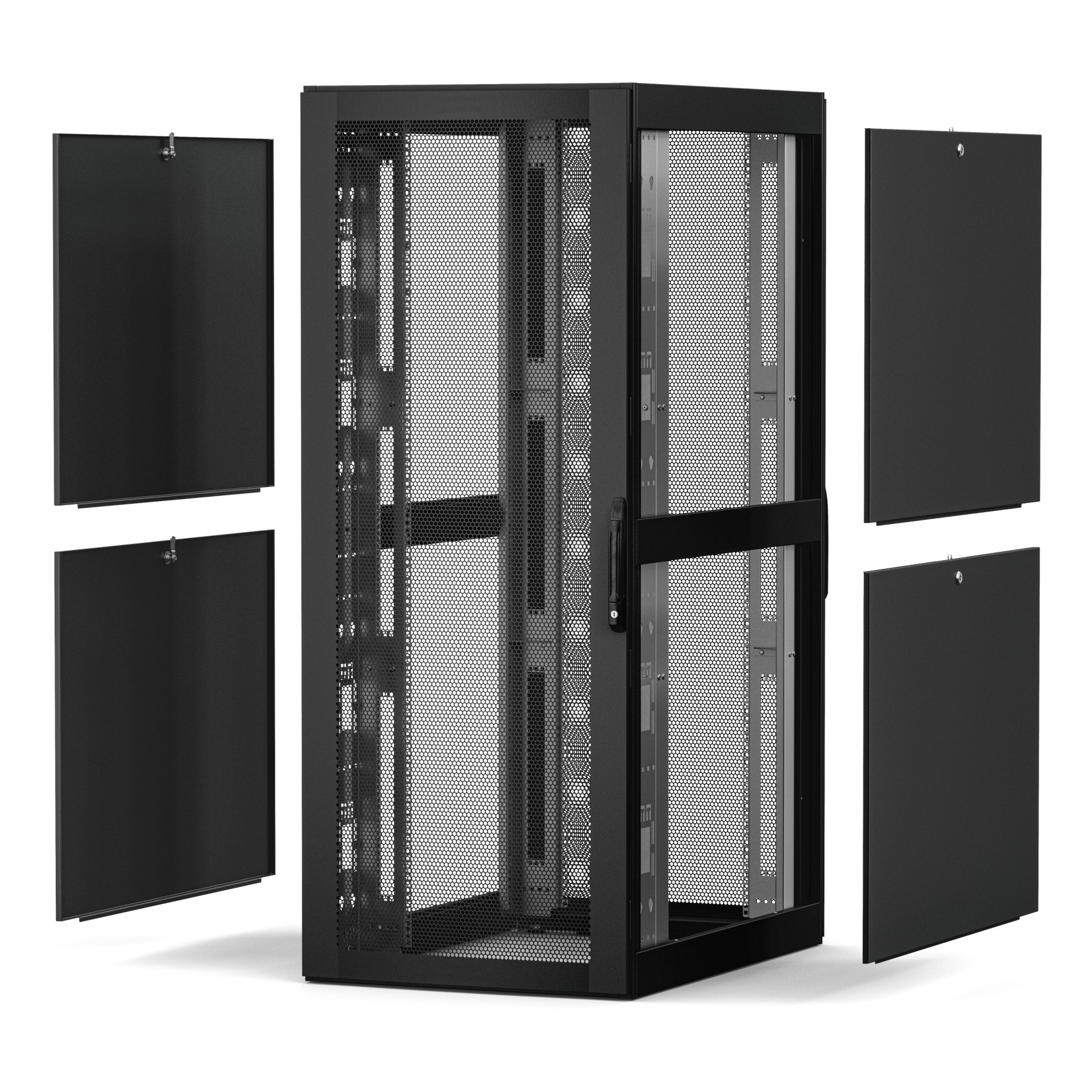

Боковые стенки Легкосъёмные. В моделях глубиной 1000 и 1200 мм – сдвоенные по вертикали. Поставляются с предустановленными точечными замками.

Покрытие Порошковая краска, цвет RAL 7021, с эффектом шагрени. Возможно изменение цвета по желанию заказчика.

Комплектность

• каркас:
  • передняя и задняя рамы — 2 шт.
  • боковые профили — 6 шт.
  • шпильки заземления присутствуют на внутренних элементах.
• крыша — 1 шт.
• боковые стеновые панели — 4 шт.
• боковые монтажные панели — 2 шт.
• двери с замками и тягами, демпферами, фиксаторами — 2 шт.
• профиль для крепления 19″ — 4 шт.
• крепёжный комплект — 1 шт.
• регулируемые ножки по высоте — 4 шт.
• набор гибких заземляющих проводников для корпуса в комплекте

Изделие поставляется в собранном виде.

Модульность

ТКШ-42/48/52U разработаны для размещения не только серверного 19″ оборудования, но и аккумуляторных батарей (АКБ) и источников бесперебойного питания (ИБП).

• усиленные направляющие рассчитаны на вес тяжёлой аппаратуры без деформации. Усиленная конструкция допускает распределённую статическую нагрузку до 1500 кг.
• вентиляция всего модельного ряда предусматривает монтажные отверстия в крыше и основании для размещения воздуховода и установки вентиляторных блоков для организации принудительного отвода тепла.
• возможность соединения в линейку
  обеспечивается путем снятия боковых стенок и стыковки шкафов в общий блок с единым пространством для кабелей.

Удобство доступа

Важным условием для центров обработки данных является возможность оперативного доступа к оборудованию. Для обеспечения этого параметра в ТКШ-42/48/52U предусмотрены:

• съёмные боковины
  Доступ к устройствам обеспечивается с четырёх сторон через боковые легкосъёмные стенки, переднюю и заднюю зоны обслуживания. 360-градусный доступ при монтаже. Сначала на раму навешивается всё оборудование, затем монтируются внешние панели.
• вариативность исполнения дверей
  Возможность правой и левой навески дверей, исполнение может быть из перфорированной стали, цельнометаллические или с ударопрочным стеклом.

Индивидуальные размеры

Стандартные серверные стойки 19ʹʹ обычно имеют ограниченный ряд глубин (800, 1000 мм).

• НПК МСА изготавливает любые нестандартные размеры — от мини-шкафов до крупногабаритных рядов для мощных стоек серверов по запросу заказчика

Совместимость и гибкость

ТКШ-42/48/52U полностью соответствуют стандарту 19ʹʹ и совместимы с любым типом оборудования ЦОД: от легких патч-панелей до тяжелых серверов и источников бесперебойного питания (ИБП). Возможность регулировки глубины и комплектация различными типами панелей (перфорированными, цельнометаллическими, стеклянными) позволяют интегрировать их в существующую инфраструктуру без доработок.

Разнообразие конфигураций

Большой выбор комплектующих и аксессуаров для решения различных задач по запросу заказчика.

• Полки 19″ для аппаратуры, в том числе выдвижные
• Замкнутые системы дверей и потолков между рядами (важны для рядного охлаждения ЦОД), задачей которых является герметизация воздушных потоков, отделяющих холодный воздух от горячего, что предотвращает их смешивание и существенно снижает затраты на электроэнергию

Собственное производство на территории РФ, включающее лазерную резку с точностью ±0,05 мм, обработку на листогибочных прессах с ЧПУ — погрешность 0,01 мм, а также сварку и слесарную обработку, позволяет минимизировать издержки, что делает данное изделие оптимальным решением с точки зрения соотношения цены и качества.

НПК МСА на протяжении многих лет производит электротехнические устройства, разработанные специально для оснащения объектов критической инфраструктуры. Основываясь на этом опыте, компания понимает потребности предприятий в правильной организации пространств для компактного и безопасного размещения оборудования, при этом соблюдая строгие стандарты, учитывая повышенные эксплуатационные нагрузки и нехватку производственных площадей.

ТКШ-42/48/52U представляют собой решение, сочетающее повышенную несущую способность, модульность и адаптивность под задачи ЦОД любого уровня или серверного помещения.

Для получения детальной информации и оформления заказа ТКШ-42/48/52U на типовые модели или индивидуальные конфигурации обратитесь к нашим специалистам. НПК МСА подготовит техническое задание и составит коммерческое предложение под ваши задачи.

Купить ТКШ-42/48/52U от производителя уже сегодня, чтобы обеспечить стабильную и надёжную работу вашей инфраструктуры.
