Установка жидкостного термостатирования

от 2 до 14 кВт, воздушное охлаждение
Установки термостатирования UNICOOL UTS предназначены для поддержания заданных параметров охлаждающей жидкости в интервале температур от -5 °С до +25 °С и отведения тепловой нагрузки от обслуживаемых объектов.
ещё
Высокая точность поддержания температуры
Простота интеграции в различные системы
Озонобезопасные хладагенты
Описание UTS 2,3–3,6 кВТ UTS 3,8–7,2 кВТ UTS 9–14 кВТ Дополнительно Файлы
Описание продукта

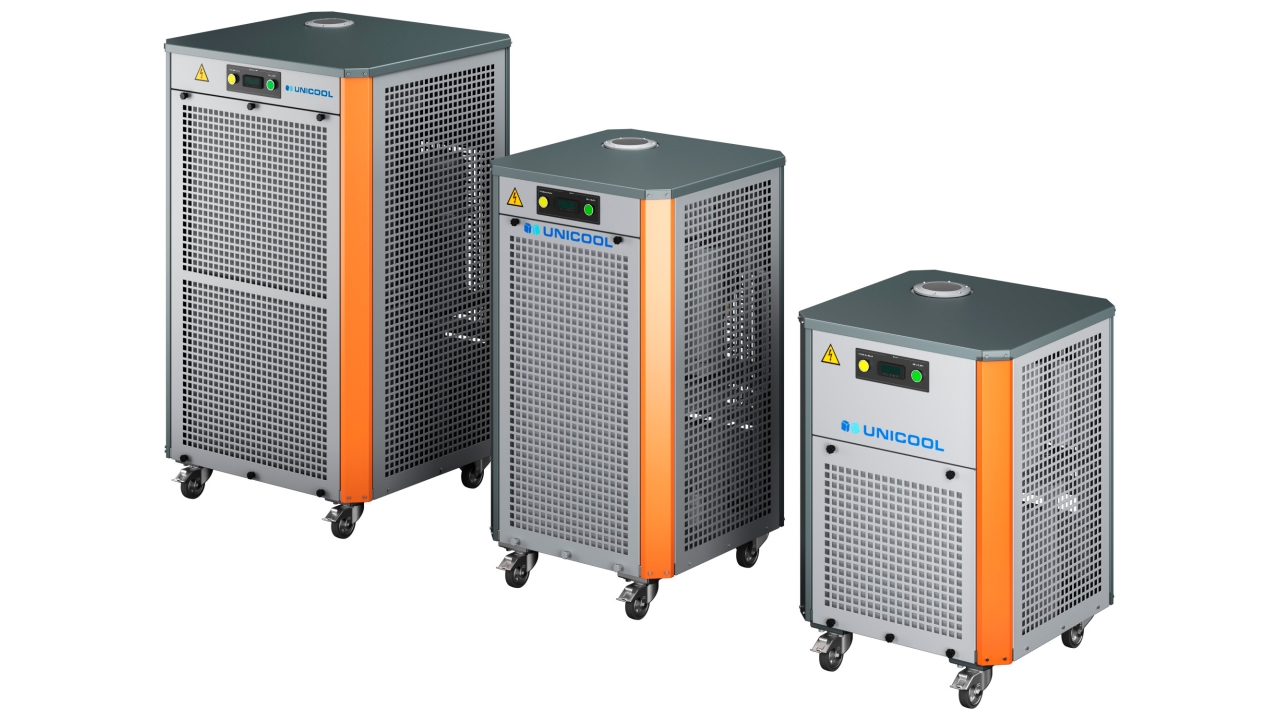

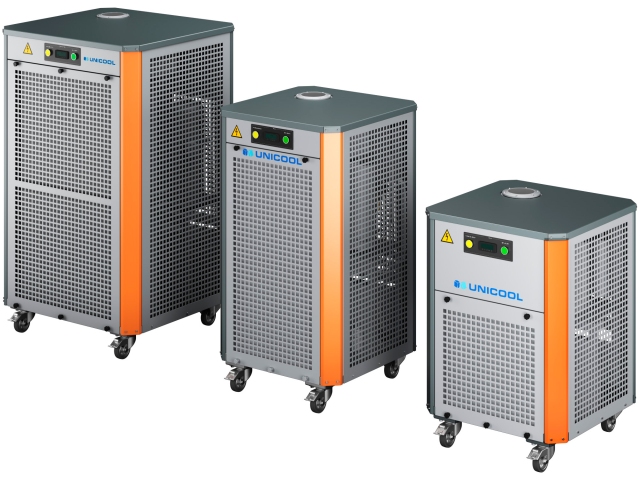

Установки UNICOOL UTS выпускаются в двух модификациях:

  1. UNICOOL UTS STD поддерживает температуру охлаждающей жидкости с точностью ±1°С. Предназначена для обеспечения процессов, не требовательных к точности поддержания температуры либо обладающих высокой тепловой инерционностью, таких как кондиционирование воздуха.
  2. UNICOOL UTS PRO поддерживает температуру охлаждающей жидкости с точностью ±0,1°С (при постоянной нагрузке). Используется в системах, требующих высокой точности поддержания температуры охлаждающей жидкости и обладающих высокой динамичностью тепловых нагрузок, таких как системы охлаждения лазерных металлорежущих станков.

Управление оборудованием установки и поддержание заданных параметров охлаждающей жидкости осуществляется автоматически. Контроль температуры охлаждающей жидкости производится с помощью датчика температуры на входе в установку либо на выходе из неё. Опционально могут быть установлены расходомеры и датчики давления, выдающие аварийный сигнал при выходе измеряемых значений расхода и давления жидкости из заданного рабочего диапазона.

Установка может иметь встроенный бак-аккумулятор объемом от 20 до 50 л (в зависимости от мощности) и высоконапорный насос.

Установки могут перемещаться на собственных роликовых опорах либо устанавливаться стационарно на фундамент. Степень защиты внешних оболочек допускает размещение установок на улице — с организацией брызгозащиты или без нее.

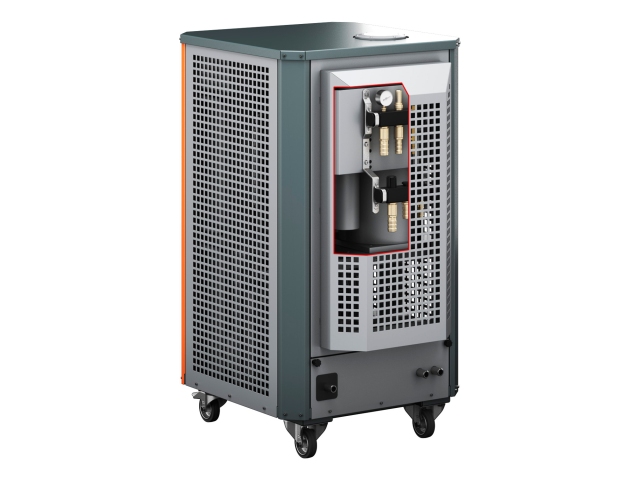

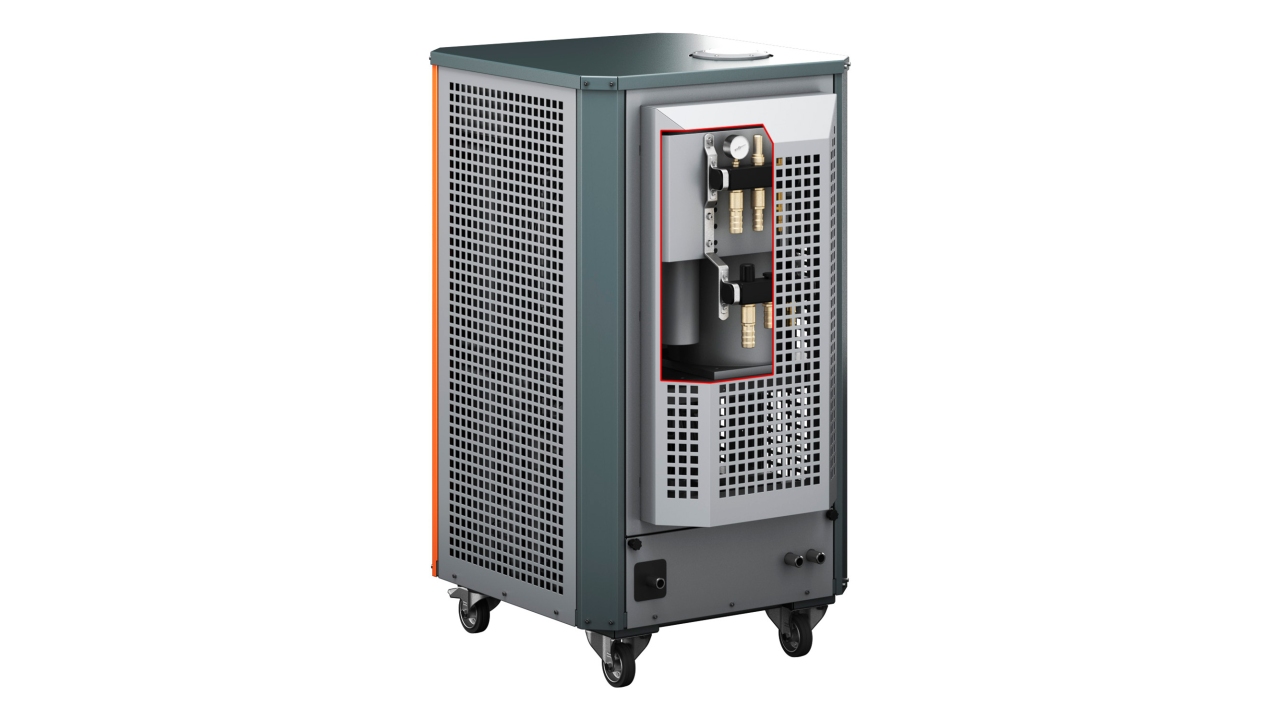

Установка способна обслуживать несколько потребителей и оснащена коллектором, позволяющим регулировать подачу воды каждому потребителю в зависимости от его потребности.

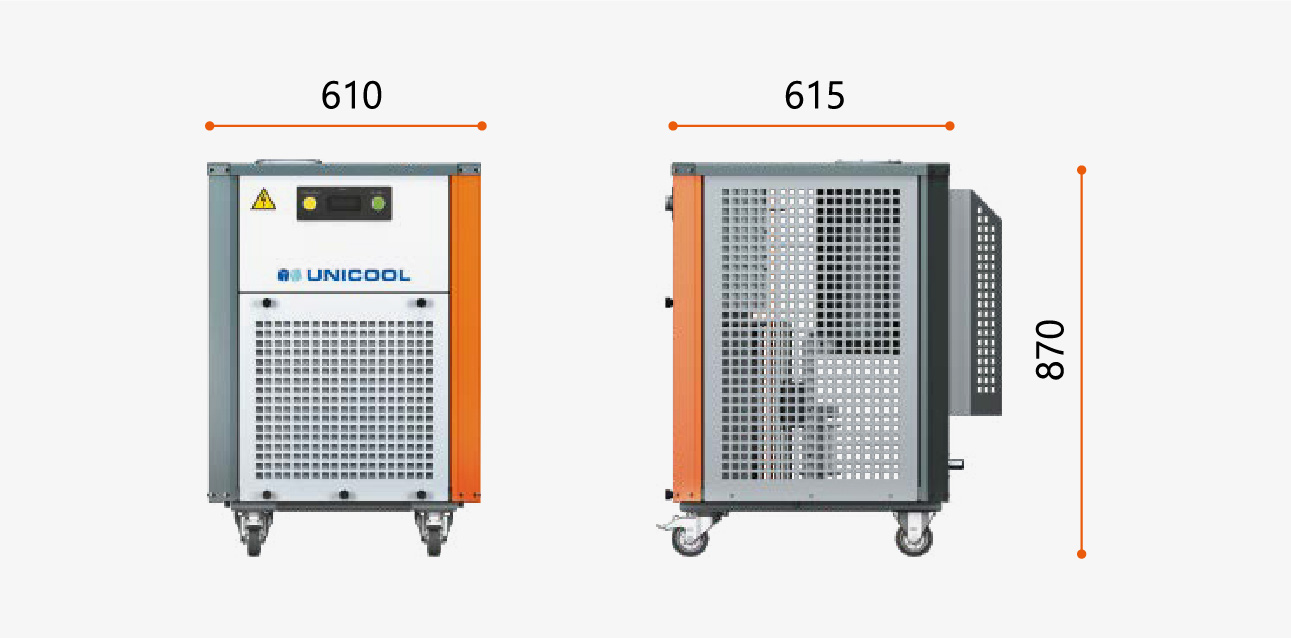

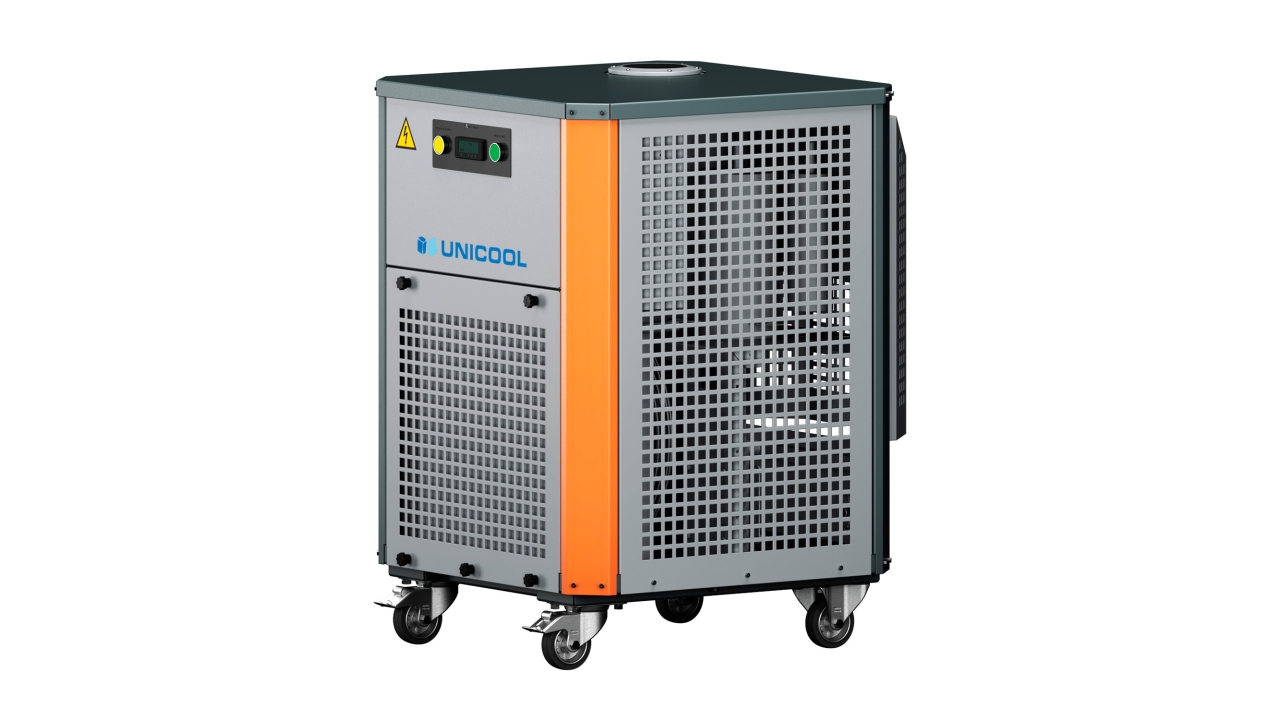

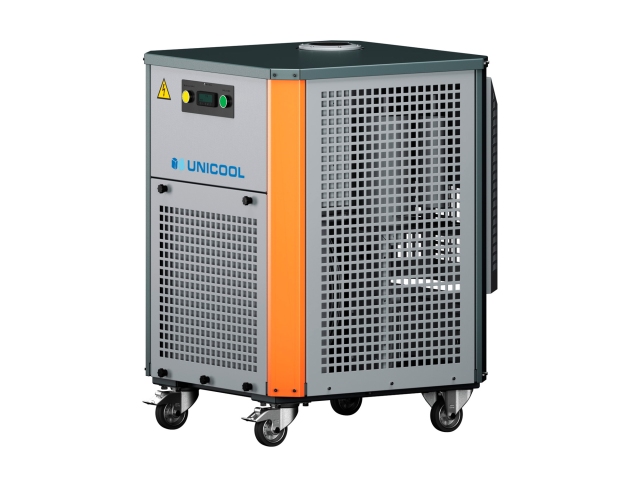

UTS 2,3–3,6 кВТ

Описание

Установки могут иметь встроенный бак-аккумулятор объемом 20 л и высоконапорный насос. Компактность конструкции позволяет перемещать установку на роликовых опорах. Обслуживание фильтра производится с фронтальной стороны.

Управление всем оборудованием установки и поддержа¬ние заданных параметров охлаждающей жидкости в процессе работы осуществляется автоматически.

Контроль температуры жидкости производится с помощью датчика температуры на входе в установку, либо на выходе из неё.

R407C, 50 Гц

Установка термостатирования UNICOOL UTS 2.3 UTS 2.6 UTS 2.8 UTS 3.6
Мощность охлаждения в зависимости
от температуры термостатирования
при температуре окружающего воздуха
+25°С или охлаждающей воды +30°С, кВт		 –5 0,8 1 1 1,4
0 1,07 1,3 1,3 1,8
5 1,4 1,6 1,7 2,3
10 1,7 2,1 2,2 2,9
15 2,2 2,6 2,7 3,5
20 2,3 2,7 2,8 3,7
25 2,3 2,7 2,8 3,7
Потребляемая мощность в режиме охлаждения, кВт 1,4 1,5 1,5 1,7
Число компрессоров 1 1 1 1
Расход воздуха через конденсатор, м3/ч 2900 2900 2900 2900
Тип внешнего присоединения 3/4″ 3/4″ 3/4″ 3/4″

Общие данные

Установка термостатирования UNICOOL UTS 2.3 UTS 2.6 UTS 2.8 UTS 3.6
Температура жидкости на выходе установки, °С –5…+25 –5…+25 –5…+25 –5…+25
Температура окружающей среды, °С 45 45 45 45
Точность поддержания температуры, °С Версия STD ±1 ±1 ±1 ±1
Версия PRO ±0,1 ±0,1 ±0,1 ±0,1
Мощность нагрева, кВт /
Потребляемая мощность в режиме нагрева, кВт		 2,6/2,6 2,6/2,6 2,6/2,6 2,6/2,6
Избыточное давление охлаждающей жидкости
на выходе из установки, м.вод.ст *		 40 40 40 40
Расход насоса в номинальном режиме, л/мин 20 20 20 20
Объем бака охлаждающей жидкости, л 20 20 20 20
Холодильный агент R407c / R134a
Питание ~ 1ф, 50 Гц, 220 В
Масса, кг, не более 100 100 100 100

*Характеристики насосов могут быть уточнены при оформлении заказа.

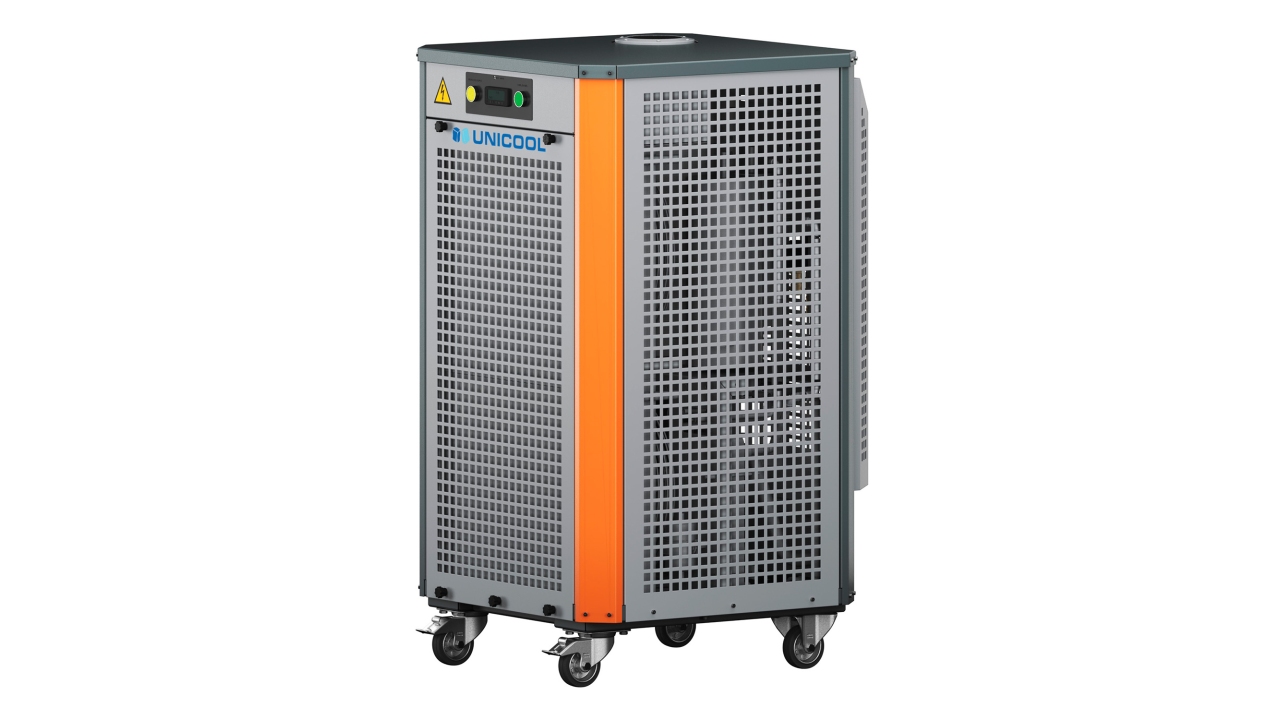

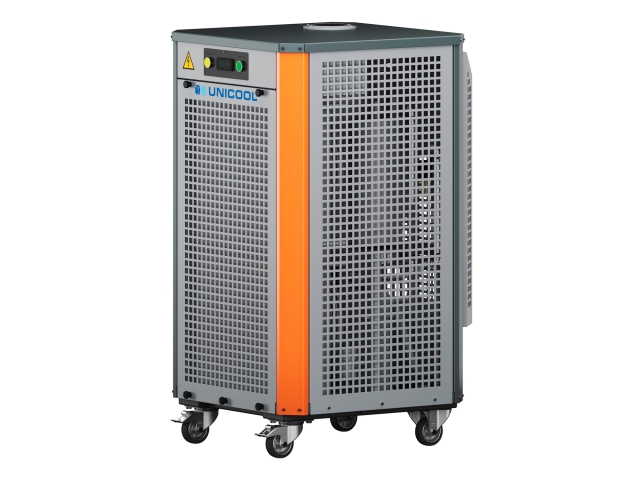

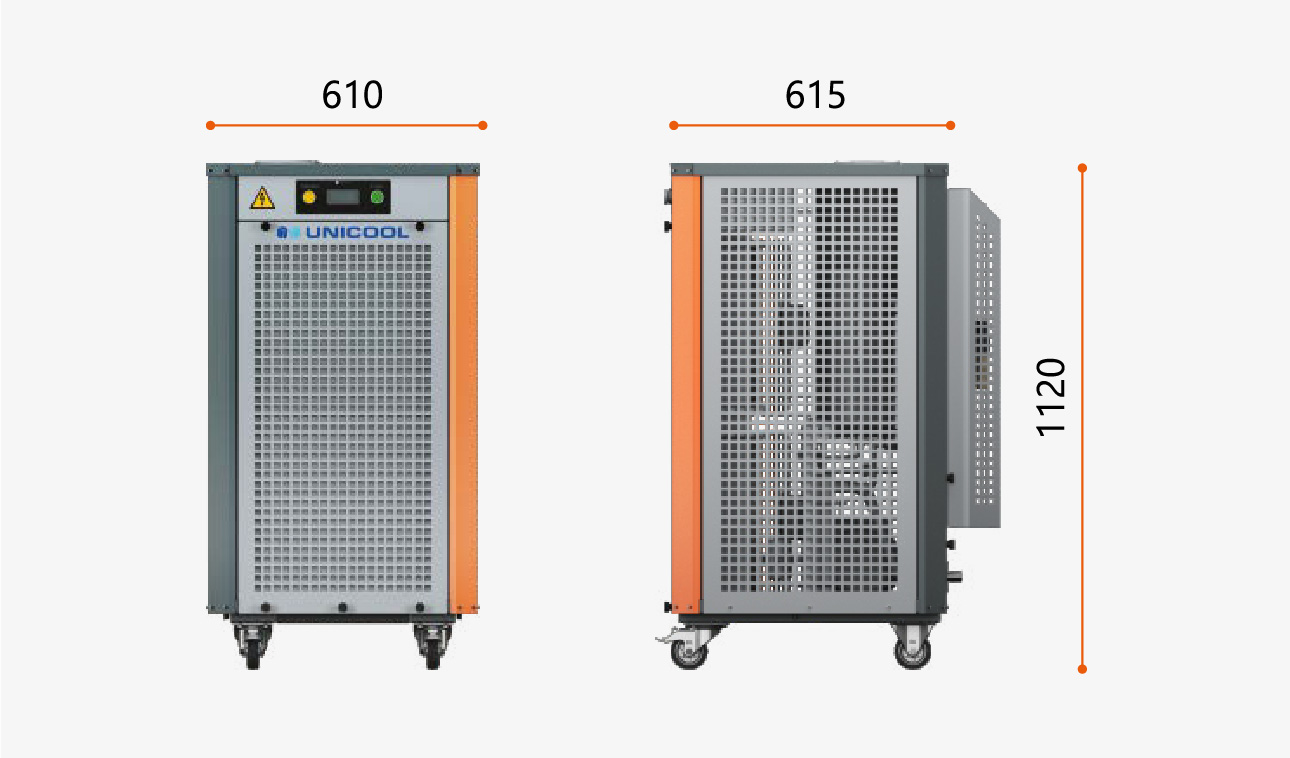

UTS 3,8–7,2 кВТ

Описание

Установки могут иметь встроенный бак-аккумулятор объемом 30 л и высоконапорный насос. Компактность конструкции позволяет перемещать установку на роликовых опорах. Обслуживание фильтра производится с фронтальной стороны.

Управление всем оборудованием установки и поддержание заданных параметров охлаждающей жидкости в процессе работы осуществляется автоматически.

Контроль температуры жидкости производится с помощью датчика температуры на входе в установку, либо на выходе из неё.

R407C, 50 Гц

Установка термостатирования UNICOOL UTS 3.8 UTS 4.3 UTS 5.2 UTS 6.2 UTS 7.2
Мощность охлаждения в зависимости от температуры термостатирования при температуре окружающего воздуха +25°С или охлаждающей воды +30°С, кВт -5 1,6 1,8 2,3 2,7 3,3
0 2,1 2,3 2,9 3,4 4,1
5 2,6 2,9 3,6 4,29 5,1
10 3,2 3,6 4,4 5,2 6,2
15 3,9 4,4 5,4 6,3 7,5
20 4,1 4,5 5,6 6,6 7,84
25 4,1 4,5 5,6 6,6 7,84
Потребляемая мощность в режиме охлаждения, кВт 1,8 2 2,2 2,5 2,8
Число компрессоров 1 1 1 1 1
Расход воздуха через конденсатор, м3/ч 5800 5800 5800 5800 5800
Тип внешнего присоединения 3/4″ 3/4″ 3/4″ 3/4″ 3/4″

Общие данные

Установка термостатирования UNICOOL UTS 3.8 UTS 4.3 UTS 5.2 UTS 6.2 UTS 7.2
Температура жидкости на выходе установки, °С –5…+25 –5…+25 –5…+25 –5…+25 –5…+25
Температура окружающей среды, °С +45 +45 +45 +45 +45
Точность поддержания температуры, °С Версия STD ±1 ±1 ±1 ±1 ±1
Версия PRO ±0,1 ±0,1 ±0,1 ±0,1 ±0,1
Мощность нагрева, кВт / Потребляемая мощность в режиме нагрева, кВт 2,6/2,6 2,6/2,6 2,6/2,6 2,6/2,6 2,6/2,6
Избыточное давление охлаждающей жидкости на выходе из установки, м.вод.ст * 40 40 40 40 —
Расход насоса в номинальном режиме, л/мин 20 20 20 20 20
Объем бака охлаждающей жидкости, л 30 30 30 30 30
Холодильный агент R407c/R134a
Питание ~ 1ф, 50 Гц, 220 В
Масса, кг, не более 130 130 130 130 130

*Характеристики насосов могут быть уточнены при оформлении заказа.

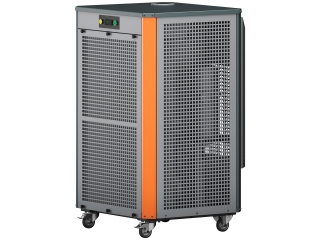

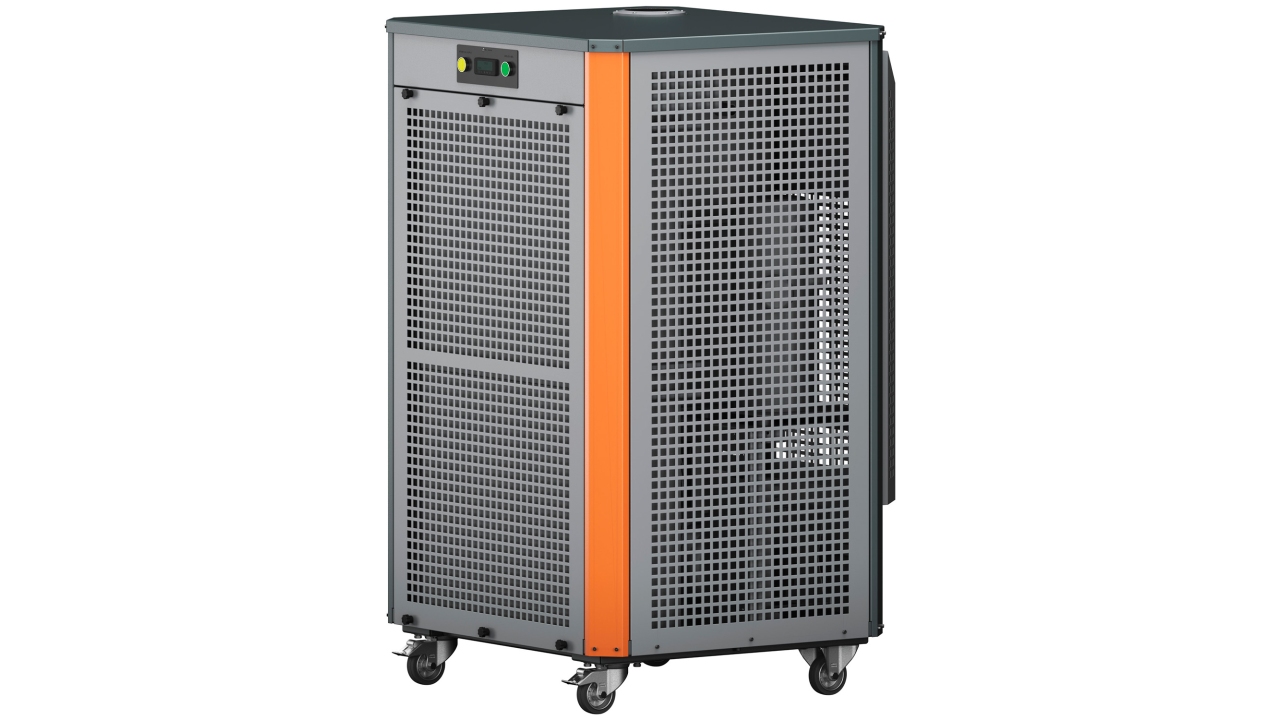

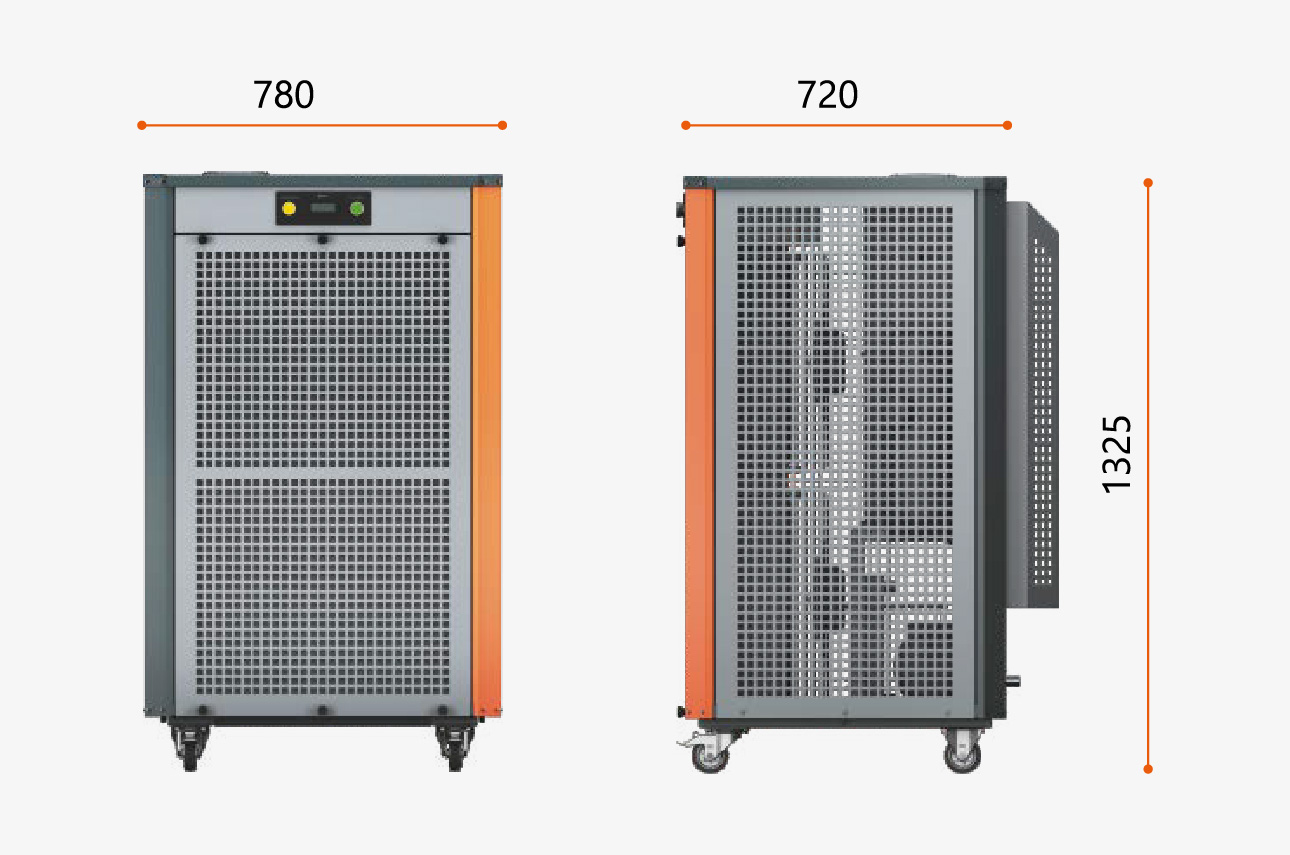

UTS 9–14 кВТ

Описание

Установки могут иметь встроенный бак-аккумулятор объемом 50 л и высоконапорный насос. Компактность конструкции позволяет перемещать установку на роликовых опорах. Обслуживание фильтра производится с фронтальной стороны.

Управление всем оборудованием установки и поддержание заданных параметров охлаждающей жидкости в процессе работы осуществляется автоматически.

Контроль температуры жидкости производится с помощью датчика температуры на входе в установку, либо на выходе из неё.

R407C, 50 Гц

Установка термостатирования UNICOOL UTS 1009 UTS 1012 UTS 1014
Мощность охлаждения в зависимости от температуры термостатирования при температуре окружающего воздуха +25°С или охлаждающей воды +30°С, кВт -5 5,2 6,8 8,2
0 6,5 8,4 10,1
5 8 10,2 12,3
10 9,7 12,5 14,9
15 11,7 14,9 17,8
20 12,8 16,3 19,5
25 12,8 16,3 19,5
Потребляемая мощность в режиме охлаждения, кВт 4,4 14,8 10,5
Число компрессоров 1 1 1
Расход воздуха через конденсатор, м3/ч 10 400 10 400 10 400
Тип внешнего присоединения 1» 1» 1»

Общие данные

Установка термостатирования UNICOOL UTS 1009 UTS 1012 UTS 1014
Температура жидкости на выходе установки, °С –5…+25 –5…+25 –5…+25
Температура окружающей среды, °С +45 +45 +45
Точность поддержания температуры, °С Версия STD ±1 ±1 ±1
Версия PRO ±0,1 ±0,1 ±0,1
Мощность нагрева, кВт/ Потребляемая мощность в режиме нагрева, кВт 2,6/2,6 2,6/2,6 2,6/2,6
Избыточное давление охлаждающей жидкости на выходе из установки, м.вод.ст * 40 40 40
Расход насоса в номинальном режиме, л/мин 26,2 33,4 38
Объем бака охлаждающей жидкости, л 50 50 50
Холодильный агент R407c/R134a
Питание ~ 3ф, 50 Гц, 380В
Масса, кг, не более 190 190 190

*Характеристики насосов могут быть уточнены при оформлении заказа

Дополнительно

Варианты подключения

В зависимости от модели, установки термостатирования комплектуются насосами со следующими характеристиками:
