ПЧ 300

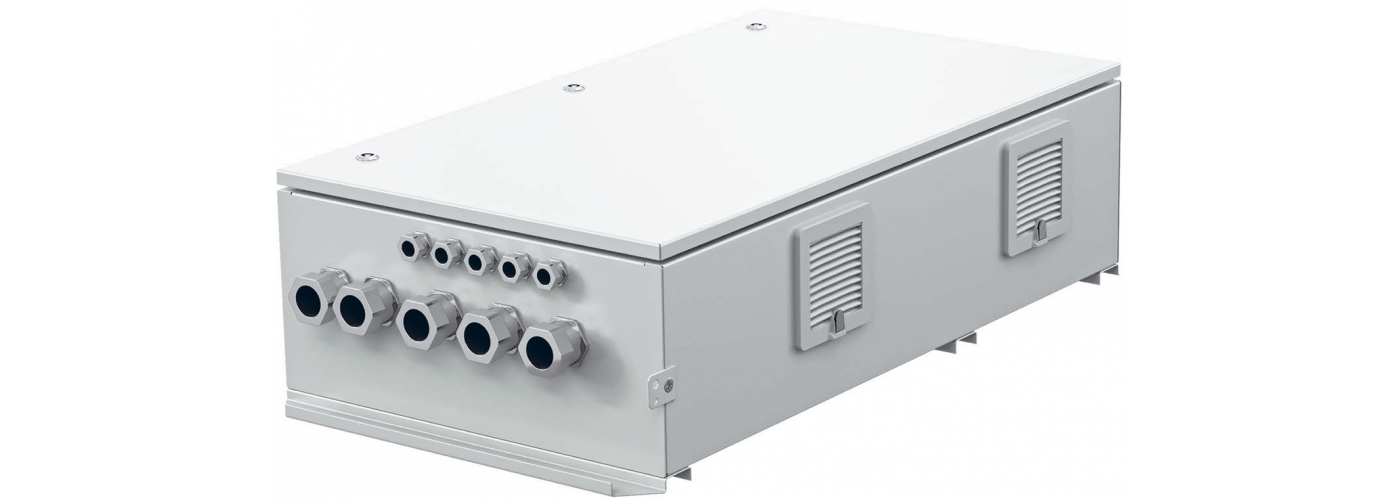

Преобразователь частоты ПЧ 300

Описание

Преобразователь частоты предназначен для регулирования частоты вращения и управления судовыми синхронными и асинхронными электродвигателями с короткозамкнутым ротором мощностью до 300 кВт

Изделие обеспечивает

Преобразование напряжения постоянного тока в трехфазное напряжение с переменной частотой и амплитудой
Бесступенчатое регулирование скорости синхронных и асинхронных электродвигателей с номинальным напряжением 400 В
Интеллектуальное высокоточное управление двигателем

Ключевые преимущества

Жидкостное охлаждение
Интегрированный высокоэффективный ЭМС фильтр
Широкий диапазон входных напряжений от 600 до 900 В
Управление и передача контролируемых параметров по MODBUS TCP
Компактные габаритные размеры
Широкий набор программных настроек и возможность их изменений под требования заказчика

Технические характеристики

Входное напряжение постоянного тока, В	750 (от 600 до 900) ¹⁾
Напряжение постоянного тока независимого питания электроники, В	24 (от 19 до 29) ¹⁾
Выходная мощность, кВт	до 300
Выходное напряжение переменного тока, В rms	от 0 до 400
Выходная частота, Гц	от 0 до 200
Количество фаз	3
Точность поддержания выходной частоты, %	1
Номинальный выходной ток, А rms	450
КПД не менее, %	97 ²⁾
Время работы при перегрузке по току 110 %, с	10
Способ управления	через интерфейс по цифровому каналу Ethernet
Режимы управления	скалярный режим управления (U/f = const) режимы векторного управления по току по скорости
Габаритные размеры не более (Ш х В х Г), мм	672×1056×299
Масса не более, кг	109
Степень защиты	IP54
Рабочая температура, °С	от 0 до +40
Предельная температура, °С	от -40 до +70
Монтаж	навесной
Предусмотренные защиты	от обрыва датчика обратной связи от потери связи по Ethernet от перегрева двигателя от межфазных коротких замыканий от неисправностей во внутренних цепях изделия дискретный вход для подключения внешних сигналов аварии
¹⁾ В скобках указан диапазон напряжения ²⁾ При номинальном входном напряжении и мощности 200 кВт
