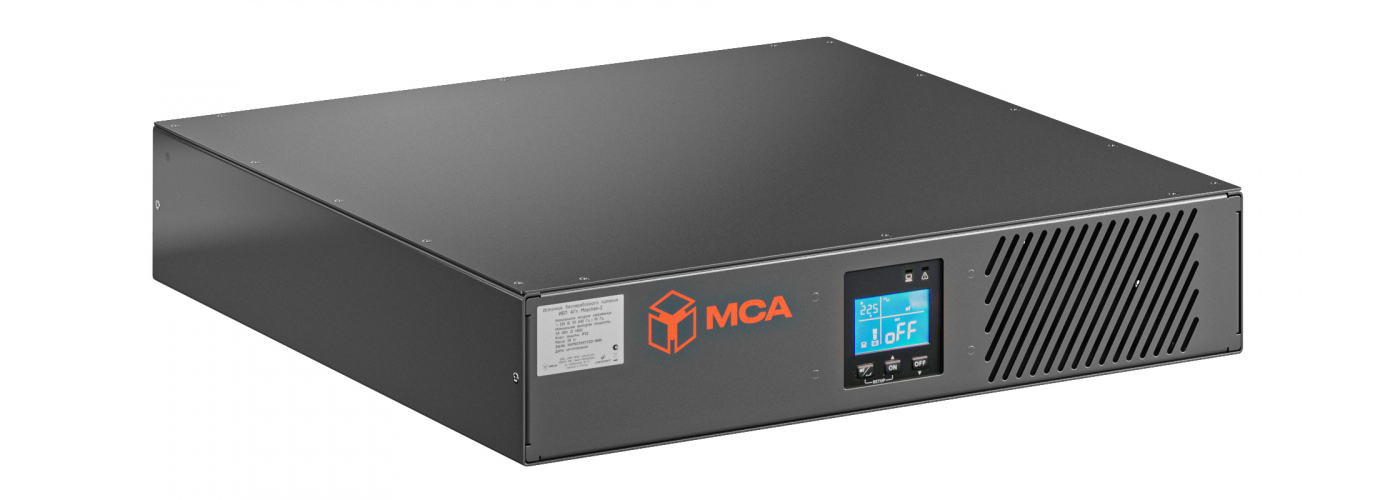

ИБП АГп Морская
Бесперебойная подача питания для судового оборудования переменного тока
Назначение
Бесперебойная подача питания для судового оборудования переменного тока частотой 50 или 60 Гц с напряже-
нием от 200 до 240/380 В.
Описание
Предназначен для работы в однофазной сети переменного тока частотой 50 (60) Гц с напряжением 220 В или в трёхфазной сети переменного тока частотой 50 (60) Гц с напряжением 380 В.
ИБП АГп Морская и дополнительные аккумуляторные блоки для них, могут устанавливаться в 19” стойку стационарно или на выкатных кронштейнах.
Также возможна установка на горизонтальную поверхность через виброопоры.
Функциональные возможности
- Выходное напряжение переменного тока частотой 50 (60) Гц с номинальным напряжением 200/208/220/230/240/380 В
- Питание подключенной нагрузки с суммарной мощностью потребления от 0,9 до 10,0 кВт, в нормальном режиме работы (в зависимости от исполнения)
- Регулировка выходного напряжения с точностью ±1 % от заданного
- Автоматический переход на питание от АКБ при отключении основной сети питания и обратно
- Контроль параметров на ЖК-дисплее
- Звуковая и световая индикация аварийного состояния
- Подключение дополнительных АКБ для увеличения времени работы от АКБ
- Защита от КЗ выходных контактов, перенапряжения и перегрузки
Технические характеристики модельного ряда ИБП АГп Морская-1, 2, 3
|
ИБП АГп Морская-1 |
ИБП АГп Морская-2 |
ИБП АГп Морская-3 |
|||
|---|---|---|---|---|---|
|
Номинальная выходная мощность |
0,9 кВт (кВА) |
1,8 кВт (кВА) |
2,7 кВт (кВА) |
||
|
Номинальная потребляемая мощность не более |
1,0 кВт |
2,0 кВт |
3,0 кВт |
||
|
Входное напряжение переменного тока частотой 50 (60)Гц ± 10Гц, В |
220 (от 180 до 264)* 1 фаза |
||||
|
Регулировка выходного напряжения переменного тока, В |
200**, 208**, 220, 230, 240 1 фаза |
||||
|
Регулировка выходной частоты |
50, 60Гц |
50, 60Гц |
50, 60Гц |
||
|
КПД |
90% |
90% |
90% |
||
|
Напряжение встроенной АКБ постоянного тока |
12В |
12В |
12В |
||
|
Количество встроенных АКБ |
2 |
4 |
6 |
||
|
Минимальное напряжение встроенной АКБ |
19,95В |
39,9В |
59,85В |
||
|
Тип встроенной АКБ |
герметичные свинцово-кислотные |
||||
|
Емкость встроенной АКБ |
9А·ч |
9А·ч |
9А·ч |
||
|
Время работы от АКБ |
6,5 мин |
7,0 мин |
7,0 мин |
||
|
Время заряда АКБ до уровня заряда 90% |
3 ч |
3 ч |
3 ч |
||
|
Ток заряда АКБ |
1,5А |
2,0А |
2,0А |
||
|
Количество подключаемых нагрузок, шт. (суммарный ток нагрузки, А, не более) |
6 (10) - С13 |
6 (10) - С13 1 (16) - С19 |
6 (10) - С13 1 (16) - С19 |
||
|
Разъёмы |
порт USB type B - 1, порт RS-232 - 1, порт REPO - 1, подключение внешней АКБ - 1 |
||||
|
Время работы при перегрузке
|
до 105% |
не ограничено по времени |
|||
|
от 105% до 125% |
60 сек |
||||
|
от 125% до 150% |
15 сек |
||||
|
более 150% |
режим двойного преобразования |
переход в режим байпаса |
|||
|
более 150% |
режим АКБ |
полное отключение |
|||
|
Габаритные размеры (ШхГхВ),мм |
440х335х89 |
440х432х89 |
440х610х89 |
||
|
Масса**** |
16кг |
28кг |
45кг |
||
|
Рабочая температура,°С***** |
0...+50°С |
0...+50°С |
0...+50°С |
||
|
Предельная температура,°С |
-15...+50°С |
-15...+50°С |
-15...+50°С |
||
|
Класс защиты |
IP22 |
||||
|
Монтаж |
горизонтальный |
||||
|
* В скобках указан диапазон входного напряжения ** Номинальная мощность должна быть снижена до 90% *** При общей нагрузке 75% **** Указана масса без учета монтажного комплекта ***** При рабочей температуре +40°С...+50°С мощность снижается до 80% от номинальной |
|||||
Технические характеристики модельного ряда ИБП АГп Морская-5, 6, 8,10/1, 10/3, 20/3
|
|
ИБП АГп Морская-5 |
ИБП АГп Морская-6 |
ИБП АГп Морская-8 |
ИБП АГп Морская-10/1 |
ИБП АГп Морская-10/3 |
ИБП АГп Морская-20/3 |
|
|---|---|---|---|---|---|---|---|
|
Номинальная выходная мощность |
5,0 (5) кВт (кВА) |
6,0 (6) кВт (кВА) |
8,0 (8) кВт (кВА) |
10,0 (10) кВт (кВА) |
10,0 (10) кВт (кВА) |
20,0 (20) кВт (кВА) |
|
|
Тип подключаемой АКБ |
свинцово-кислотные |
||||||
|
Номинальная потребляемая мощность |
5,6 кВт |
6,7 кВт |
8,9 кВт |
11,1 кВт |
11,1 кВт |
22,2 кВт |
|
|
Ток заряда подключаемой АКБ |
до 8А |
до 8А |
до 8А |
до 8А |
до 8А |
до 8А |
|
|
Количество подключаемых нагрузок |
2 (клеммный блок) |
1 (клеммный блок) |
|||||
|
Разъёмы |
|
|
|||||
|
Время работы при перегрузке |
до 105% |
не ограничено по времени |
|||||
|
от 105% до 125% |
180,0 с |
||||||
|
от 126% до 150% |
60,0 с |
||||||
|
более 150% |
0,5 с |
||||||
|
Габаритные размеры (ШхГхВ) |
440х643х89мм |
440х728х89мм |
440х760х89мм |
||||
|
Масса** |
11,9кг |
11,9кг |
16,2кг |
16,2кг |
24,0кг |
24,0кг |
|
|
Рабочая температура*** |
0...+50°С | ||||||
|
Предельная температура |
-15...+50°С | ||||||
|
Класс защиты |
IP22 | ||||||
|
Монтаж |
горизонтальный | ||||||
|
* В скобках указан диапазон входного напряжения ** Указана масса без учета монтажного комплекта *** При рабочей температуре +40°С...+50°С мощность изделия снижается до 75% от номинальной |
|||||||
Технические характеристики АКБ
|
|
АКБ АГп-24 |
АКБ АГп-48 |
АКБ АГп-72 |
АКБ АГп-192 |
АКБ АГп-240 |
|
|---|---|---|---|---|---|---|
|
Напряжение АКБ постоянного тока |
24В |
48В |
72В |
192В |
240В |
|
|
Количество АКБ |
4 |
8 |
12 |
16 |
20 |
|
|
Минимальное напряжение встроенной АКБ |
19,95В |
39,9В |
59,85В |
168,00В ± 3% |
210,00В ± 3% |
|
|
Тип АКБ |
свинцово-кислотная |
|||||
|
Емкость АКБ |
9А·ч |
9А·ч |
9А·ч |
7А·ч |
9А·ч |
|
|
Габаритные размеры |
ширина |
440мм |
440мм |
440мм |
440мм |
440мм |
|
глубина |
335мм |
435мм |
610мм |
565мм |
650мм |
|
|
высота |
89мм |
89мм |
89мм |
89мм |
130мм |
|
|
Масса* |
15кг |
27кг |
44кг |
39кг |
67кг |
|
|
Рабочая температура** |
0...+50°С |
|||||
|
Предельная температура |
-15...+50°С |
|||||
|
Класс защиты |
IP22 |
|||||
|
Монтаж |
горизонтальный |
|||||
|
* Указана масса без учета монтажного комплекта ** При рабочей температуре +40°С...+50°С время работы в режиме «работа от АКБ» будет уменьшено |
|
|||||
АКБ АГп-240
Соответствие подключаемых АКБ к изделиям
|
Наименование изделия |
Наименование подключаемой АКБ |
|---|---|
|
ИБП АГп Морская-1 |
АКБ АГп-24 |
|
ИБП АГп Морская-2 |
АКБ АГп-48 |
|
ИБП АГп Морская-3 |
АКБ АГп-72 |
|
ИБП АГп Морская-5 |
АКБ АГп-192 |
|
ИБП АГп Морская-6 |
АКБ АГп-192 |
|
ИБП АГп Морская-8 |
АКБ АГп-240 |
|
ИБП АГп Морская-10/1 |
АКБ АГп-240 |
|
ИБП АГп Морская-10/3 |
АКБ АГп-240 |
Технические характеристики БРП / Блок распределения питания
|
Входное напряжение переменного тока частотой 50 (60)Гц ± 10Гц, В |
основное |
380 (от 342 до 418)*; 3 фазы |
|---|---|---|
|
байпасное |
||
|
Номинальный входной ток |
основное |
63А на фазу |
|
байпасное |
||
|
Подключение |
основное |
клеммный блок |
|
байпасное |
||
|
Выходное напряжение переменного тока частотой 50 (60)Гц ± 10Гц |
|
380В; 3 фазы |
|
Номинальный выходной ток |
|
60,6А на фазу |
|
Выходные разъемы |
|
клеммный блок - 1 С19** - 2; С13** - 4 |
|
Максимальная нагрузка |
|
13,3 кВт на фазу |
|
Порт параллельного подключения (интерфейс связи) |
|
2°С (DB9) |
|
Рабочая температура |
|
0...+50°С |
|
Предельная температура |
|
-15...+50°С |
|
Класс защиты |
|
IP22 |
|
Габаритные размеры (ШхГхВ) |
|
440х725х130мм |
|
Масса*** |
|
17кг |
|
* В скобках указан диапазон входного напряжения ** Разъемы зарезервированы, не используются *** Указана масса без учета монтажного комплекта |
||
Технические характеристики УЗПН / Устройство защиты от превышения напряжения
|
УЗПН-1/1 |
УЗПН-2/1 |
||
|---|---|---|---|
|
Максимальный рабочий ток входного напряжения |
10А |
16А |
|
|
Разъёмы, шт. |
вход |
С14 - 1 |
С20 - 1 |
|
выход |
С13 - 1 |
С19 - 1 |
|
|
Верхняя граница отключения входного напряжения переменного тока 50 (60)Гц, В |
325 ± 10 |
||
|
Верхняя граница восстановления входного напряжения переменного тока 50 (60)Гц, В |
315 ± 10 |
||
|
Нижняя граница отключения входного напряжения переменного тока 50 (60)Гц, В |
55 ± 10 |
||
|
Нижняя граница восстановления входного напряжения переменного тока 50 (60)Гц, В |
65 ± 10 |
||
|
Выходное напряжение переменного тока 50 (60)Гц, В |
то же, что и на входе |
||
|
Максимальный рабочий ток выходного напряжения, А |
то же, что и на входе |
||
|
Рабочая температура |
0...+50°С |
||
|
Предельная температура |
-15...+50°С |
||
|
Класс защиты |
IP22 |
||
|
Габаритные размеры (ШхГхВ) |
290х75х44мм |
||
|
Масса* |
1,1 кг |
1,2 кг |
|
|
* Указана масса без учёта монтажного комплекта |
|||
Технические характеристики БСБ / Блок сервисного байпаса
|
|
БСБ-1/1-О |
БСБ-2/1-О |
БСБ-3/1-О |
БСБ-3/1-П |
БСБ-4/3-О |
|
|---|---|---|---|---|---|---|
|
Входное напряжение переменного тока частотой 50 (60)Гц ± 10Гц, В |
220 (от 180 до 264)* 1 фаза
|
380 (от 342 до 418)* 3 фазы |
||||
|
Выходное напряжение переменного тока, В |
БСБ ВКЛ: транслируется напряжение, выставленное в настройках БСБ Режим ручного байпаса: транслируется напряжение сети |
|
||||
|
Выходная частота,Гц |
БСБ ВКЛ, режим преобразования частоты ВКЛ: транслируется частота, выставленная в настройках БСБ БСБ ВКЛ, режим преобразования частоты ВЫКЛ: транслируется частота сети Режим ручного байпаса: транслируется частота сети |
|||||
|
Габаритные размеры
|
ширина |
270мм |
270мм |
440мм |
440мм |
440мм |
|
глубина |
75мм |
75мм |
120мм |
120мм |
725мм |
|
|
высота |
88мм |
88мм |
88мм |
130мм |
130мм |
|
|
Масса** |
1,3кг |
1,4кг |
3,5кг |
6,2кг |
4кг |
|
|
Рабочая температура |
0...+50°С |
0...+50°С |
0...+50°С |
0...+50°С |
0...+50°С |
|
|
Предельная температура |
-15...+50°С |
-15...+50°С |
-15...+50°С |
-15...+50°С |
-15...+50°С |
|
|
Класс защиты |
IP22 |
IP22 |
IP22 |
IP22 |
IP22 |
|
|
* В скобках указан диапазон входного напряжения ** Указана масса без учёта монтажного комплекта |
||||||
