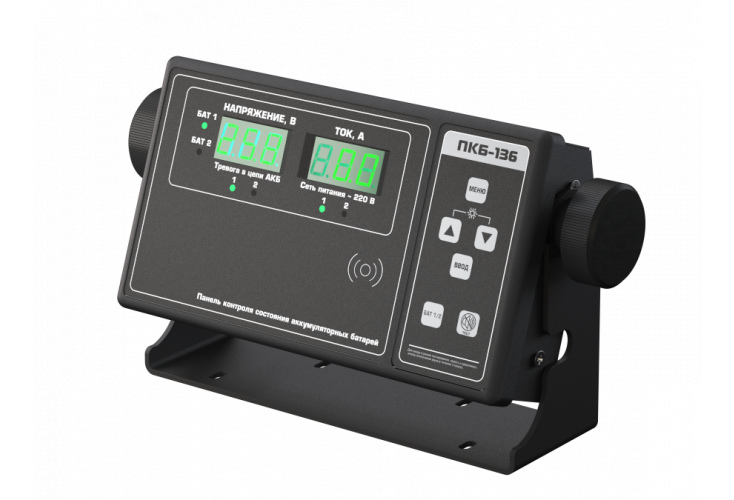

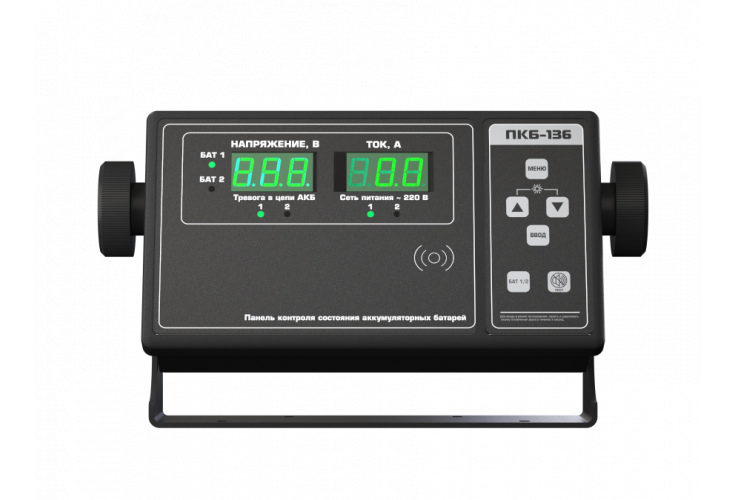

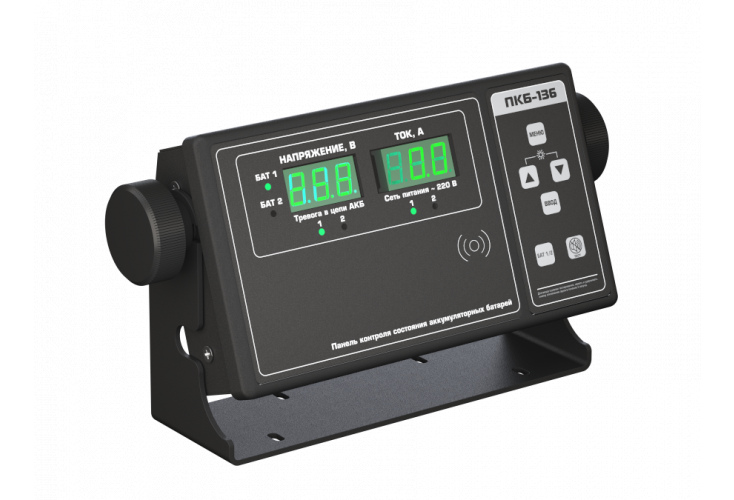

ПКБ-136 / BCP-136
Панель контроля состояния аккумуляторных батарей
- Описание
- Характеристики
- Файлы
- Техподдержка
Изделие обеспечивает круглосуточный контроль за состоянием АКБ посредством индикации текущих значений зарядного (разрядного) тока и напряжения. Так же изделие обеспечивает подачу звуковых и визуальных сигналов тревоги при пропадании напряжения сети 220 В, разряде АКБ и других нештатных ситуациях.
| Параметр | Исполнение | |
| ПКБ-136 | ПКБ-136-01 | |
| Основные характеристики | ||
| Номинальное входное напряжение постоянного тока, В | 24 (10…36)* | |
| Потребляемая мощность, Вт | 3,0 | 2,5 |
| Встроенные защиты |
|
|
| Количество одновременно подключаемых АКБ, шт. | 2 | |
| Количество портов, шт.** | 2×RS-422 (аналоговый и цифровой) | 2×RS-422 (цифровые) |
| Характеристики цифрового интерфейса | ||
| Назначение | обмен данными с устройствами АЗУ-105, БПЗУ-205, БИПП-126 | |
| Максимальная скорость приема данных, бит/с | 115200 | |
| Гальваническая развязка | есть | |
| Протокол связи | проприетарный | |
| Подключаемые устройства | АЗУ-105, БПЗУ-205, БИПП-126 | |
| Характеристики аналогового интерфейса | ||
| Назначение | измерение напряжения и тока АКБ протекающего через ШИ-138 | |
| Гальваническая изоляция между каналами | есть | |
| Диапазон измерения Uшунта, мВ | 80 | |
| Диапазон измерения Uбат, В | 0…36 | |
| Точность измерения тока, А | 0,01 | |
| Точность измерения напряжения, В | 0,01 | |
| Входное сопротивление, МОм | 0,8 | |
| Допустимое сопротивление шунта, мкОм | 1…9990 | |
| Подключаемые устройства | ШИ-138 и другие устройства на основе шунта | |
| Общие характеристики | ||
| Габаритные размеры, мм | 211×117×55 | |
| Габаритные размеры с кронштейном, мм | 255,0×143,5×65,0 | |
| Класс защиты | IP22 | |
| Предельная температура, °С | –55…+70 | |
| Рабочая температура, °С | –15…+55 | |
| Монтаж | пультовый; настольный на кронштейн | |
| Масса, кг | настольный на кронштейн | 1,57 |
| пультовый | 1,46 | |
* В скобках указан диапазон питающих напряжений.
** Подключение внешних устройств допускается выполнять к одному или одновременно двум портам изделия, с использованием при этом только одного из указанных интерфейсов.
