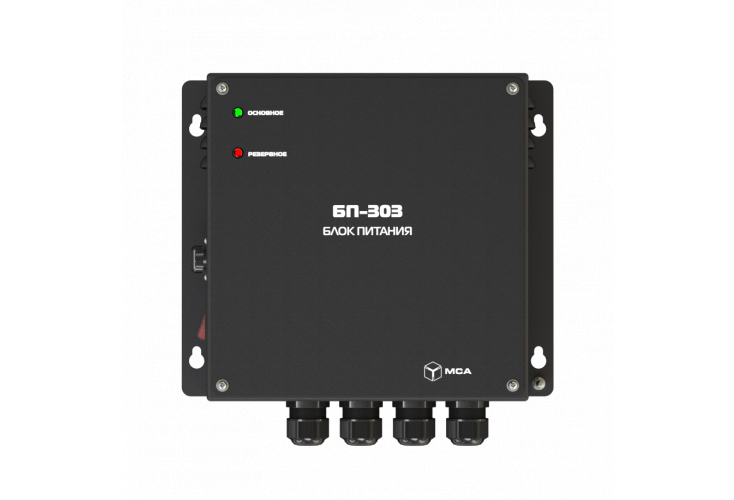

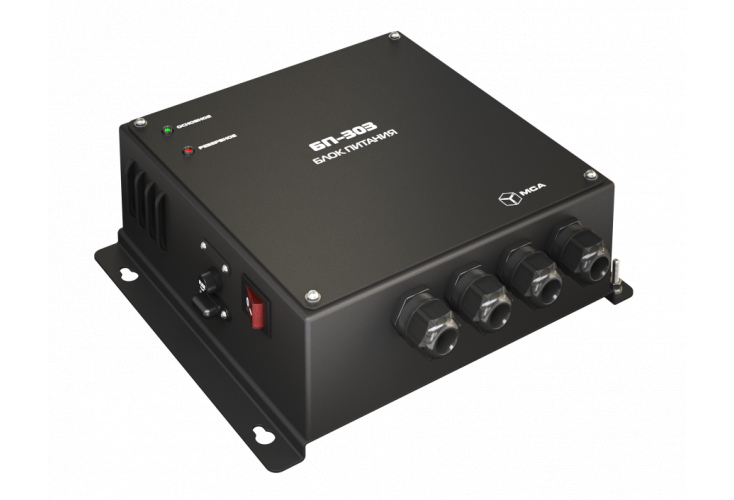

БП-303 / PS-303

Блок питания (110/220VAC - 24, 12 VDC, 50 - 350 W)

  • Описание
  • Характеристики
  • Файлы
  • Техподдержка
Блок питания БП-303 предназначен для питания стабилизированным напряжением различного судового и промышленного оборудования. Блок питания снабжён входом для подключения батареи и обеспечивает переключение нагрузки на питание от батареи.
Характеристики БП-303-А2-2 (4,2 А) БП-303-А2-2 (6,5 А) БП-303-А2-2 (12,5 А) БП-303-А2-1 (8,5 А) БП-303-А1-1 (12,5 А) БП-303-А1-1 (18,5 А)

Входное напряжение (основное) переменный ток частотой

50 (60) Гц, В

220 (198…242)*

Входное напряжение (резервное) постоянный ток, В

24 (19…36)*

12 (9…18)*

Выходное напряжение постоянный ток, В

24 24 24 12 12 12
Выходной ток, А 4,2 6,5 12,5 8,5 12,5 18,5
Подгруппа исполнения А Б Б А Б Б
Пульсации напряжения, мВ 150 200 150 120 150 150
Выходная мощность, Вт 100,8 156,0 300,0 102,0 150,0 222,0
КПД, % ≈ 66,2 ≈ 89,0 ≈ 88,0 ≈ 66,7 ≈ 87,5 ≈ 85,0
Гальваническая развязка по основному питанию есть есть есть есть есть есть
Гальваническая развязка по резервному питанию есть нет нет есть нет нет
Переключение на резервное питание автоматическое (с автоматическим восстановлением при возобновлении электропитания)
Встроенные защиты
  • КЗ в цепи нагрузки
  • перегрузка по току (плавкие предохранители)
  • переполюсовка (плавкие предохранители)
Индикация
  • наличия основного питания
  • питания от резервного источника
Габаритные размеры, мм 288,0 × 278,5 × 100,3
Рабочая температура, °C –15…+55
Предельная температура, °C –60…+70
Масса, кг 4,2 3,5 3,7 4,4 3,5 3,8
Класс защиты P22

Примечания

  1. При наличии подключенного блока сигнализации БС-106 (БС-206) осуществляется светозвуковая сигнализация о переходе на питание от резервного источника. Блок сигнализации БС-106 (БС-206) по умолчанию в комплект поставки не включен, включение в заказ оговаривается дополнительно
  2. Знак «*» означает, что в скобках приведен диапазон питающих напряжений

Характеристики БП-303-22-1 (8,5 А) БП-303-22-2 (4,2 А) БП-303-22-2 (14,6 А) БП-303-21-1 (12,5 А) БП-303-21-1 (27,5 А) БП-303-11-1 (8,5 А)
Входное напряжение (основное) постоянный ток, В 24 (19…36)*
Входное напряжение (резервное) постоянный ток, В 24 (19…36)* 12 (9…18)*
Выходное напряжение постоянный ток, В 12 24 24 12 12 12
Выходной ток, А 8,5 4,2 14,6 12,5 27,5 8,5
Подгруппа исполнения В В Г Г Г Г
Пульсации напряжения, мВ 120 150 150 120 120 120
Выходная мощность, Вт 102,0 100,8 350,4 150,0 330,0 102,0
КПД, % ≈ 57,7 ≈ 51,3 ≈ 80,0 ≈ 75,0 ≈ 80,0 ≈ 80,0
Гальваническая развязка по основному питанию есть есть есть есть есть есть
Гальваническая развязка по резервному питанию есть есть нет нет нет нет
Переключение на резервное питание автоматическое (с автоматическим восстановлением при возобновлении электропитания)
Встроенные защиты
  • КЗ в цепи нагрузки
  • перегрузка по току (плавкие предохранители)
  • переполюсовка (плавкие предохранители)
Индикация
  • наличия основного питания
  • питания от резервного источника
Габаритные размеры, мм 288,0 × 278,5 × 100,3
Рабочая температура, °C –15…+55
Предельная температура, °C –60…+70
Масса, кг 4,5 4,3 4,2 4,2 3,9 3,6
Класс защиты IP22

Примечания

  1. При наличии подключенного блока сигнализации БС-106 (БС-206) осуществляется светозвуковая сигнализация о переходе на питание от резервного источника. Блок сигнализации БС-106 (БС-206) по умолчанию в комплект поставки не включен, включение в заказ оговаривается дополнительно
  2. Знак «*» означает, что в скобках приведен диапазон питающих напряжений
