ДР-109 / DR-109

Универсальный цифровой репитер ДР-109, ДР-109В

  • Описание
  • Характеристики
  • Файлы
  • Техподдержка

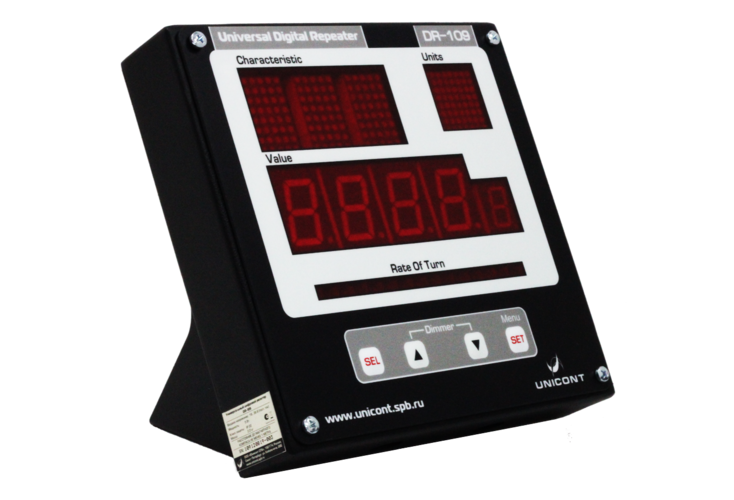

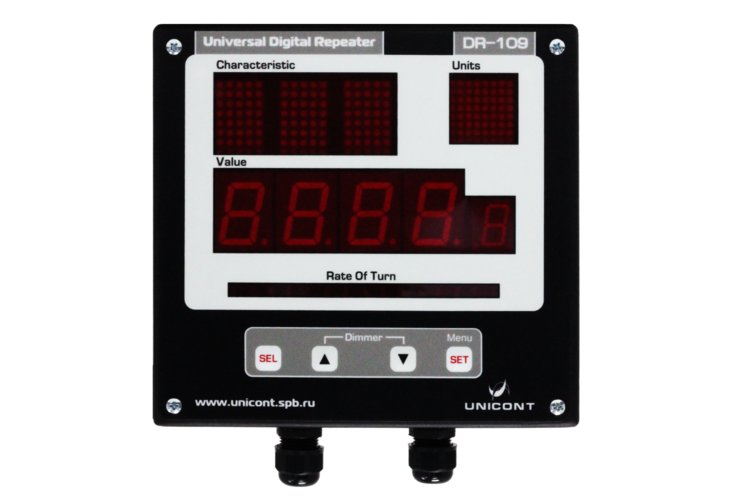

Компания ООО «НПК МСА» производит универсальный цифровой репитер типов ДР-109, ДР-109В судового назначения.
Изделие предназначено для визуальной индикации цифровых данных, получаемых изделием в предложениях стандарта NMEA через последовательные интерфейсы RS-232 и RS-422. Изделие обеспечивает последовательное отображение трех различных данных NMEA и отображение информации о скорости поворота судна на отдельной светодиодной линейке.

Универсальный цифровой репитер типов ДР-109, ДР-109В относится к навигационному оборудованию морских судов, а также удовлетворяет требованиям электро-, радиооборудования и оборудования автоматизации морских судов. Изделие одобрено Российским Морским Регистром Судоходства (свидетельство о типовом одобрении № 19.07851.120) и Российским Речным Регистром (сертификат об одобрении № 13.19.088.888191).
Общие характеристики
Габаритные размеры ДР-109:
  • при пультовом монтаже – 200,1 х 25,6 х 190,1 мм
  • при настенном монтаже – 206,2 х 45,7 х 229,2 мм
  • при монтаже на кронштейн – 206,2 х 132,0 х 190,0 мм
ДР-109В:
  • при настенном монтаже – 252 х 75 х 227 мм

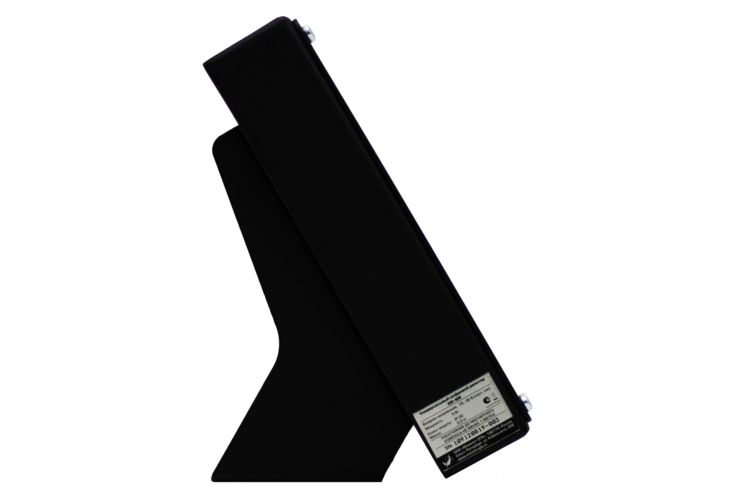

  • при настольном монтаже – 211 х 141 х 203 мм
Класс защиты IP22 (для ДР-109) IP56 (для ДР-109В)​
Предельная температура –60°С …+70°С
Рабочая температура –15°С …+55°С (для ДР-109) –40°С …+55°С (для ДР-109В)​
Масса ДР-109:
  • при пультовом монтаже – 0,58 кг
  • при настенном монтаже – 1,40 кг
  • при монтаже на кронштейн – 1,63 кг
ДР-109В:
  • при настенном монтаже – 2,30 кг
  • при настольном монтаже – 2,60 кг
Электрические характеристики
Входное напряжение 24 (9,6…36,0) VDC
Максимальная потребляемая мощность 5 Вт
Гальваническая развязка от питающей сети +
Защита от переполюсовки +
Защита от короткого замыкания +
Характеристики входов
Количество портов
  • 1 × RS-232 с гальванической изоляцией (входной и выходной порт)
  • 1 × RS-422 с гальванической изоляцией (входной порт)
  • 1 × RS-422 с гальванической изоляцией (выходной порт)
Скорость приема данных 4800; 9600; 19200; 28800; 38400; 56000; 57600; 115200 бит/с
Принимаемые предложения DBK, DBT, DPT, HDG, HDM, HDT, MTW, MWV, ROT, RSA, VBW, VDR, VHW, VLW, VPW, VTG, VWR, WCV, ZDA, ZFO, ZTG
Формат принимаемых данных IEC61162-1.2 (NMEA 0183 вер. 1(2))
Формат передаваемых данных NMEA 0183 (ретрансляция входа)

Габаритные чертежи, функциональную схему и схему подключения см. в Техническом описании на изделие.
