ДР-209 / DR-209

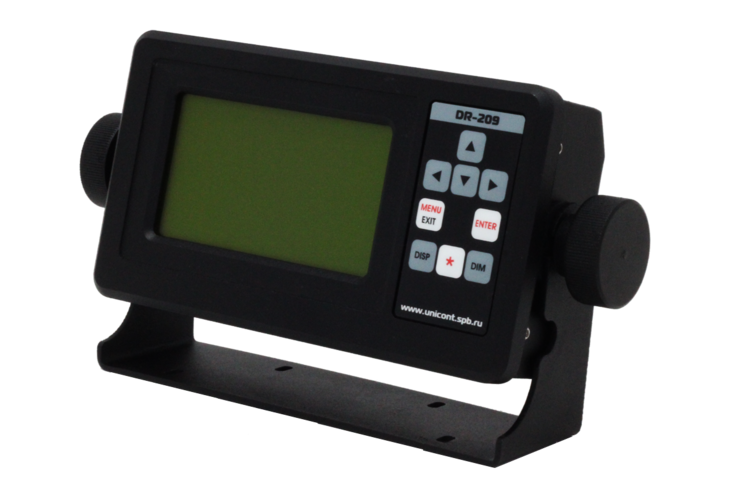

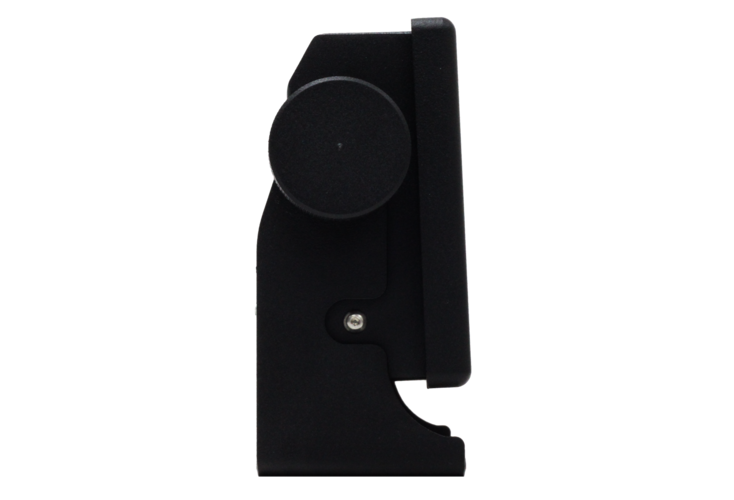

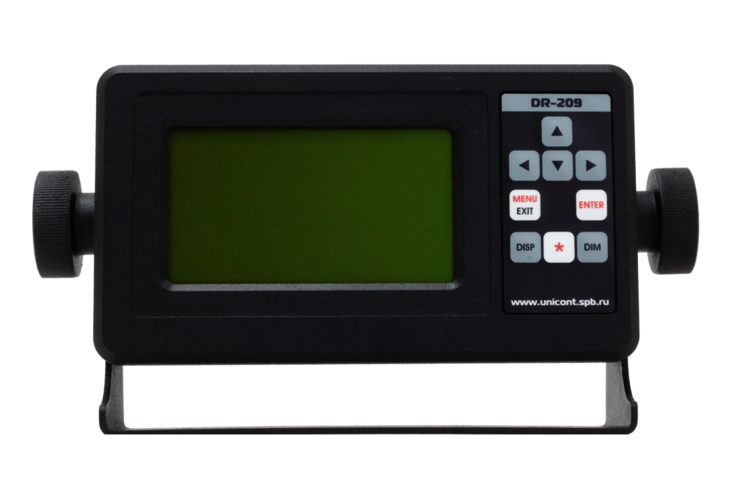

Универсальный цифровой репитер ДР-209, ДР-209В

  • Описание
  • Характеристики
  • Файлы
  • Техподдержка

Компания ООО «НПК МСА» производит универсальный цифровой репитер типов ДР-209, ДР-209В судового назначения.

Изделие предназначено для визуальной индикации цифровых данных, поступающих в формате NMEA предложений и ретрансляции полученной информации в формате NMEA предложений по каналам связи. Изделие обеспечивает информационное сопряжение с оборудованием по четырем асинхронным, последовательным, гальванически развязанным портам RS-422 с поддержкой стандарта NMEA, прием данных, поступающих по каждому из четырех портов в формате NMEA, визуализацию на ЖК-экране информации, принимаемой по всем портам, в графическом и цифровом виде, в режиме «Инф. о т. пути», а также ее накопление и представление в виде графиков.

Универсальный цифровой репитер типов ДР-209, ДР-209В относится к навигационному оборудованию морских судов, а также удовлетворяет требованиям электро-, радиооборудования и оборудования автоматизации морских судов. Изделие одобрено Российским Морским Регистром Судоходства (свидетельство о типовом одобрении № 19.07851.120) и Российским Речным Регистром (сертификат об одобрении № 13.19.088.888191).

Общие характеристики
Габаритные размеры (с кронштейном)

ДР-209:

  • при пультовом монтаже – 231,0 х 72,5 х 117,0 мм
  • при монтаже на кронштейн – 256,0 х 65,0 х 145,8 мм

ДР-209В:

  • при настенном монтаже – 315,4 х 111,7 х 279,0 мм
Класс защиты

IP 22 (для ДР-209)

IP56 (для ДР-209В)

Предельная температура –60°С …+70°С
Рабочая температура

–15°С …+55°С (для ДР-209)

–40°С …+55°С (для ДР-209В)
Масса

ДР-209:

  • при пультовом монтаже – 1,45 кг
  • при монтаже на кронштейн – 1,7 кг

ДР-209В:

  • при настенном монтаже – 5,0 кг

Материал корпуса

металл

Материал клавиатуры (клавиш)

пленочная (с пуклевкой)

Электрические характеристики
Входное напряжение 10…36 VDC
Потребляемая мощность не более 12 Вт
Гальваническая развязка от питающей сети +
Защита от переполюсовки +
Защита от короткого замыкания +
Характеристики входов и выходов
Количество портов 4 × RS-422 асинхронных, последовательных, гальванически развязанных порта входа-выхода
Скорость приема / передачи данных 4800; 9600; 19200; 38400; 57600 бит/с
Формат принимаемых данных IEC61162-1.2 (NMEA 0183 вер. 1(2))
Формат передаваемых данных NMEA 0183 (ретрансляция входа)
Принимаемые предложения APB, BWC, BWR, DBK, DBS, DBT, DPT, GGA,GLC, GLL, GTD, GNS, HDT, HDG, HDM, MDA,MTW, MWV, RMB, RMC, ROT ,VBW, VDR,VHW, VTG, VLW, VWR, VWT, XTE, ZDA, XDR

Габаритные чертежи, функциональную схему и схему подключения см. в Техническом описании на изделие.
