АТС-1004 / ITS-1004
Судовая автоматическая телефонная станция
- Описание
- Характеристики
- Файлы
- Техподдержка
- Конструктор

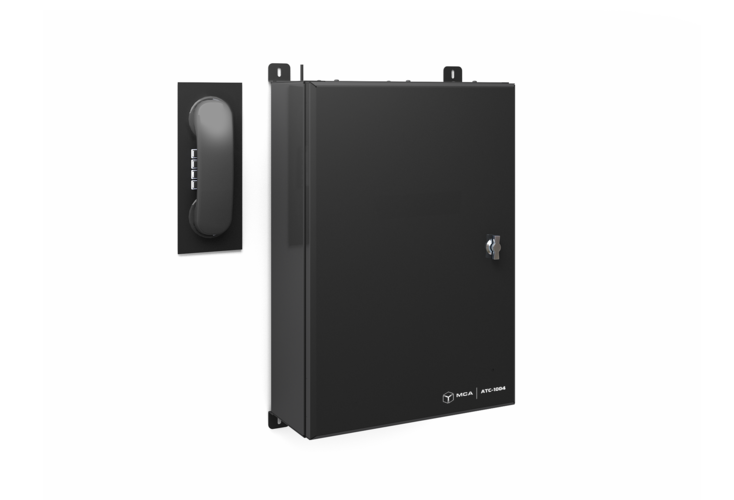

Судовая автоматическая телефонная станция АТС-1004 (ITS – 1004) предназначена для обеспечения внутрисудовой телефонной связи между помещениями и постами пассажирских, грузовых судов, а также установки соединения и ведения связи с подводных лодок и надводных кораблей всех классов, абонентами береговых телефонных сетей, во время стоянки судна. Система так же пригодна для применения в промышленности.
- Схема подключения
Таблица 1 - Электрические характеристики
| Наименование | Характеристики |
| Напряжение питания: | Основная сеть: 220В +10% -15%, 47-63 Гц и/или 24 В пост. тока Резервная сеть питания: 24 В пост. тока (18...36 В пост. тока) |
| Потребляемая мощность: | Не более 90 Вт |
| Тип и количество линий телефонной связи | – внутренние (двух проводные абонентские) – до 64 – внешние (ТфОП, Е1, связь с берегом) – до 12 |
| Режимы передачи набора номера | Импульсный, тоновый (частотный DTMF) |
| Сопряжение с внешними системами | - КВУ (внешняя вещательная установка) - внешний источник музыкальных программ - ЭВМ (администрирование) – опционально - система ГГС «НПК МСА» – опционально |
| Чувствительность при обнаружении вызывного сигнала | 30В, 16-55Hz |
| Эксплуатационные ограничения | |

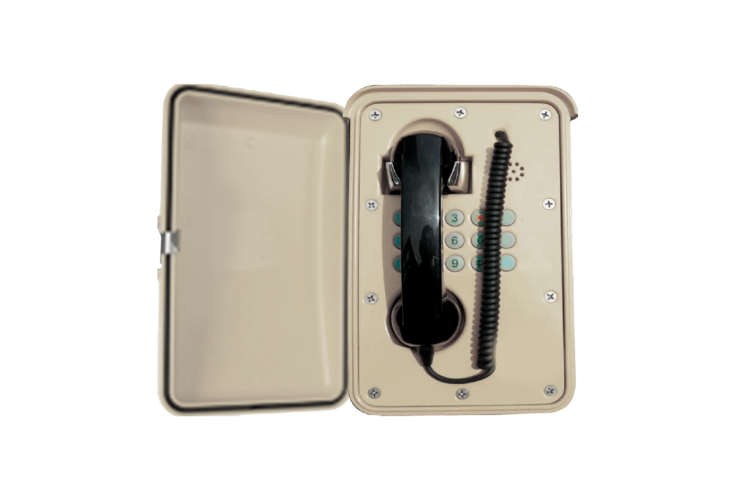

| Защитное исполнение абонентских терминалов | IP22, IP44, IP56, взрывозащищенное |
| Рабочая температура | -15…+55 °C - для устройств системы, устанавливаемых во внутренние помещения судна; - 40…+55 °C - для устройств системы, устанавливаемых на открытые палубы. |
- Сертификаты
- Сертификат РМРС о типовом одобрении (RU | EN) (pdf, 838,68 КБ)
- Сертификат РРР о типовом одобрении (pdf, 3,79 МБ)
- Руководства по эксплуатации
- Руководство по эксплуатации (En) (pdf, 4,26 МБ)
- Руководство по эксплуатации (pdf, 3,44 МБ)
