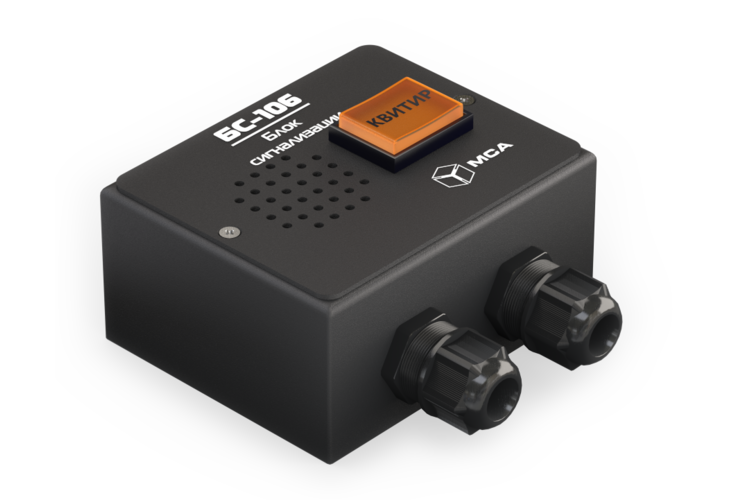

БС-106 / AU-106

Блок сигнализации

  • Описание
  • Характеристики
  • Файлы
  • Техподдержка
Блок сигнализации БС-106 предназначен для визуального и звукового оповещения о поступлении сигнала тревожной сигнализации от подключенного к изделию судового оборудования, имеющего выход для подключения внешней сигнализации, основанный на замыкании (размыкании) «сухих контактов», или на подаче уровня напряжения.
  • Функциональная схема
Общие характеристики
Габаритные размеры 120,0х107,0х62,5 мм
Класс защиты IP 22
Предельная температура -60…+70 °С
Рабочая температура -15…+55 °С
Масса 0,5 кг
Встроенная защита подключение электропитания с обратной полярностью
Электрические характеристики
Номинальное входное напряжение постоянного тока 24 В (от 9 до 36)*
Максимальная выходная мощность не более 2 Вт
Ток потребления по входу "Relay" не более 5 мА
Количество входов 1 шт
Входы сигнализаторов
  • сухие контакты реле
  • уровень напряжения
* - диапазон питающих напряжений
