БС-206 / AU-206

Блок сигнализации

  • Описание
  • Характеристики
  • Файлы
  • Техподдержка

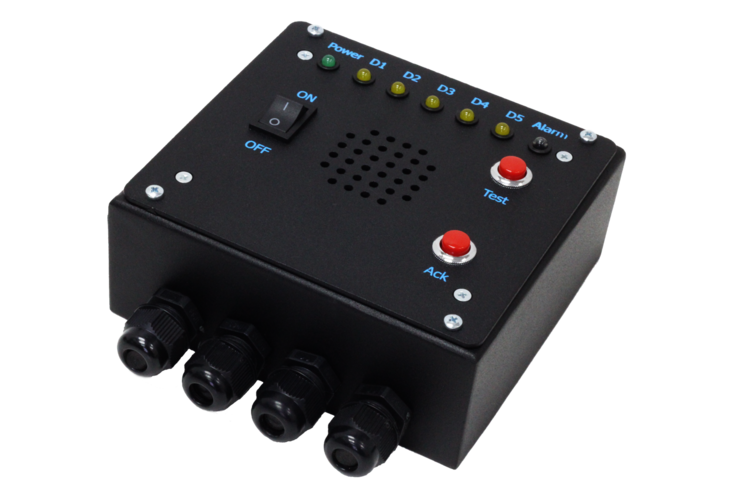

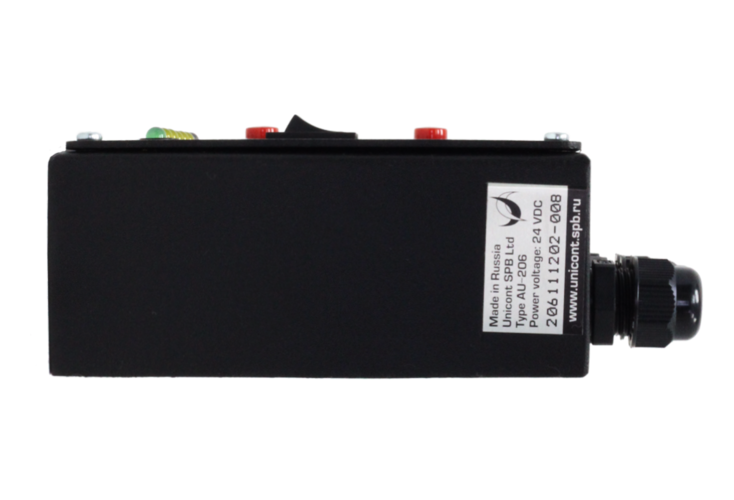

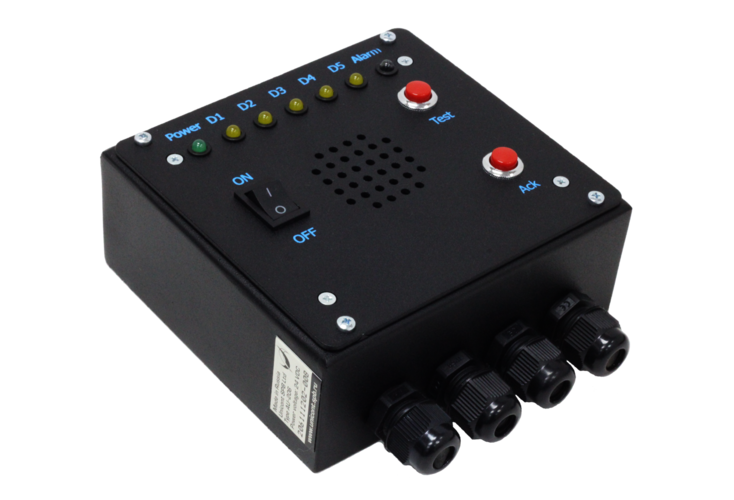

Блок сигнализации БС-206 предназначен для визуального и звукового оповещения судоводителя о включении внешней сигнализации какого-либо судового оборудования, имеющего выход для подключения блока сигнализации на основе размыкания «сухих» контактов.

Также устройство имеет силовой выход для управления внешним оборудованием. Выход настроен на прекращение подачи напряжения при срабатывании сигнализации на любом из входных каналов.
  • Функциональная схема
Общие характеристики
Габаритные размеры 145,5х130,0х58,0 мм
Класс защиты IP 22
Предельная температура -60…+70 °С
Рабочая температура -15…+55 °С
Встроенная защита
  • подключение электропитания с обратной полярностью
  • гальваническая развязка
Электрические характеристики
Номинальное входное напряжение постоянного тока 24 (от 9 до 36) В *
Максимальная выходная мощность не более 3 Вт
Выходное напряжение постоянного тока 24 В
Ток потребления по входу «Relay» не более 15 мА
Количество входов 5 шт

* - диапазон питающих напряжений

** - значение выходного напряжения БС-206 равно значению входного напряжения.
