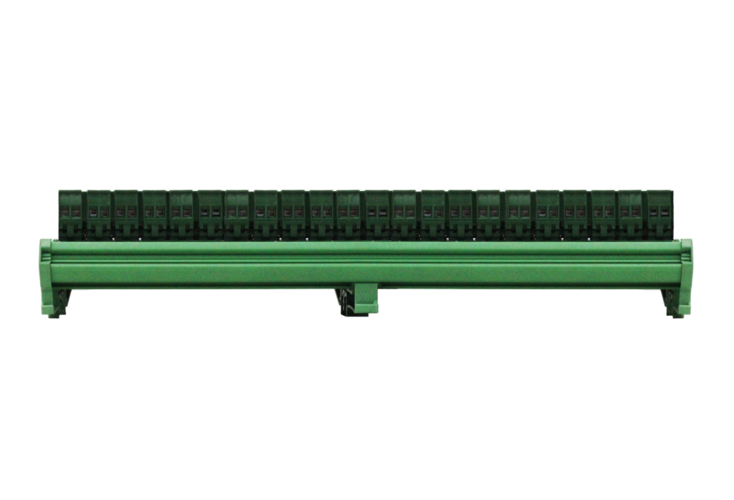

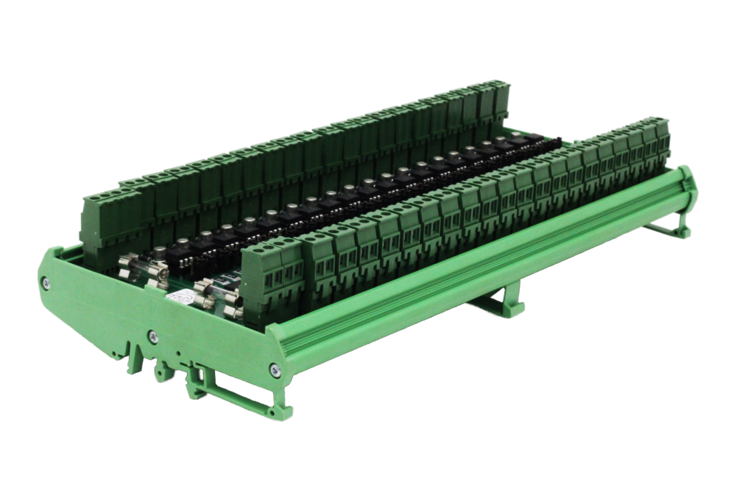

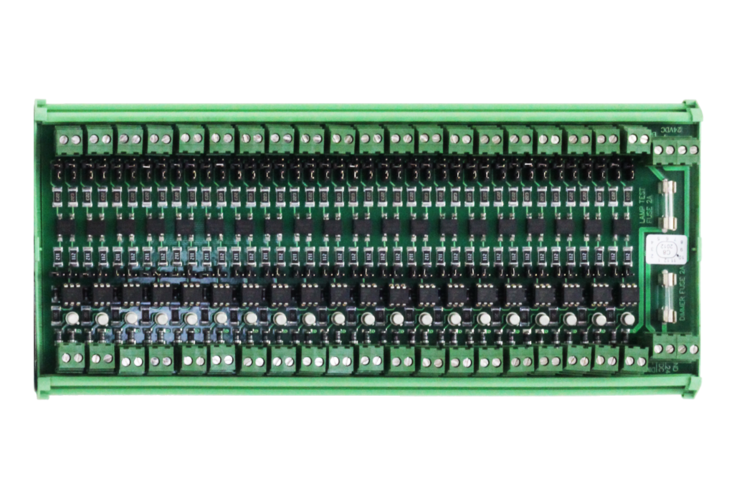

ППК-112 / DMS-112
Прибор приемоконтрольный (10/20 каналов)
- Описание
- Характеристики
- Файлы
- Техподдержка
Прибор приемоконтрольный с индивидуальной индикацией состояния каналов DMS-112 предназначен для индикации наличия напряжения (от 5 до 220В) и плавной регулировки яркости одним диммером до 20 ламп (с максимальной мощностью каждой лампы до 2,4 Вт).
- Габаритные и установочные размеры
- Функциональная схема
- Схема подключения
| Общие характеристики | ||
| DMS-112 | DMS-112-10 | |
| Габаритные размеры | 285x126x60 мм | 162x126x60 мм |
| Температура хранения | -55…+75 °С | |
| Рабочая температура | -25…+55 °С | |
| Масса | 0,55 кг | 0,3 кг |
| Электрические характеристики | ||
| Напряжение питания | 10…31 VDC | |
| Ток потребления | не более 2 А | |
| Характеристики портов | ||
| Напряжение входного сигнала (портов "IN") | 4,5…310 VDC 4…220 VAC |
|
| Напряжение на выходах для подключения ламп | 18…31 VDC | |
| Максимальный ток потребления каждой лампы | 100 мА | |
| Количество подключаемых ламп | 20 | 10 |
Защиты:
Прибор имеет опторазвязку между входными и выходными ламповыми клеммами.
