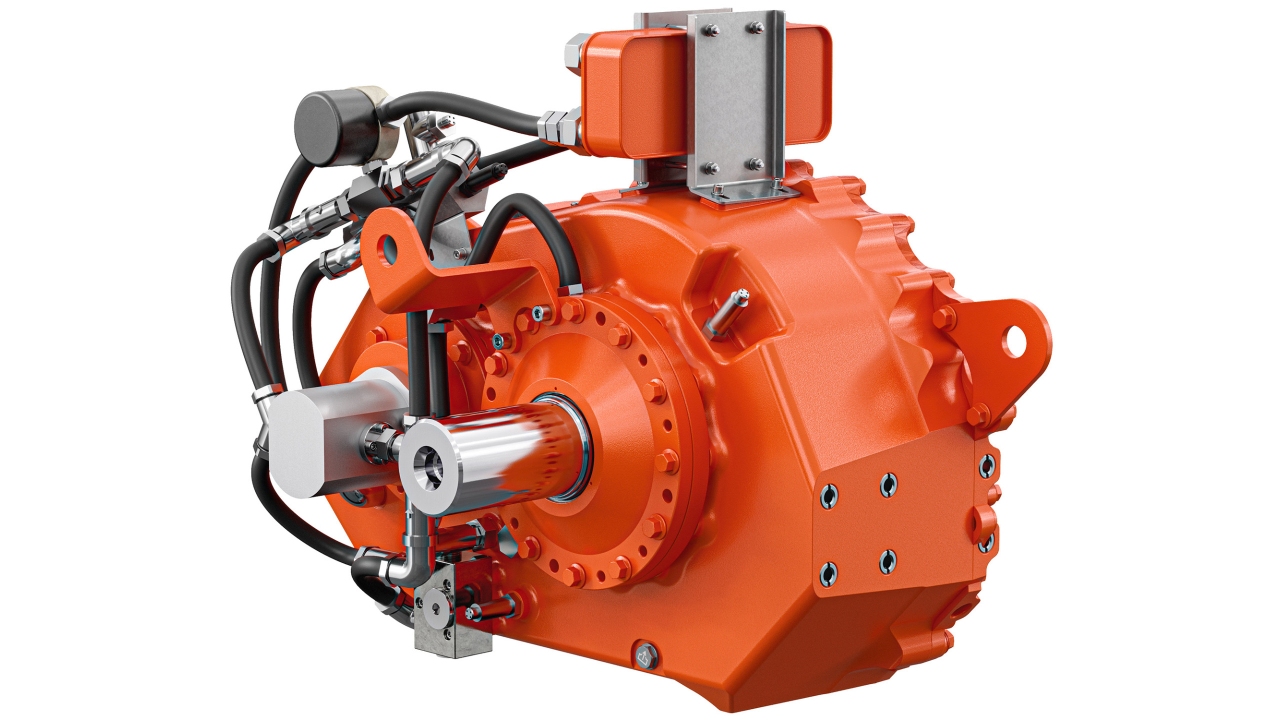

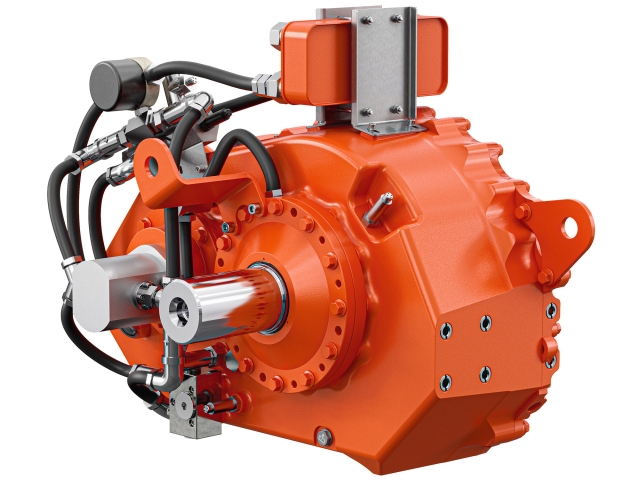

Редуктор Ц1К-250

со встроенным упорным подшипником
Редуктор Ц1К-250 разработан с целью уменьшения массогабаритных параметров пропульсивных систем на основе валолиний.
ещё
широкий диапазон передаточных чисел
встроенный упорный подшипник
встроенные системы смазки и охлаждения
Описание Характеристики Файлы
Описание продукта

Отличительные черты редукторов Ц1К-250 — широкий диапазон передаточных чисел и наличие встроенного упорного подшипника. Такая конструкция позволяет соединять редуктор с валолинией непосредственно, без каких-либо дополнительных устройств. Результатами становятся

  • снижение массогабаритных параметров пропульсивного комплекса;

  • уменьшение энергопотребления;

  • общее повышение надёжности.

Редуктор оснащён встроенными системами смазки и водяного охлаждения, что обеспечивает его длительную непрерывную эксплуатацию без необходимости проведения профилактических или ремонтных работ.

Технические характеристики

Общие характеристики

Рабочая температура, °C −40…+55
Масса, кг 250
Степень защиты IP56

Рабочие характеристики

Передаточное число 2,233 2,593 3,042 3,571 4,053
Количество зубьев на ведомой шестерне, шт. 67 70 73 75 77
Количество зубьев на ведущей шестерне, шт. 30 27 24 21 19
Мощность, кВт 419 419 346 300 266
Коэффициент мощность, кВт/(об/мин) 0,2094 0,2094 0,1728 0,1497 0,1329
Максимальный момент, Н∙м входной 2000 2000 1650 1430 1270
выходной 4466 5186 5019 5107 5147
Максимальная частота вращения, об/мин входная 2000 2000 2000 2000 2000
выходная 896 771 657 560 493

Охлаждение

Охлаждающая жидкость вода или раствор этиленгликоля
Расход, литр/мин от 20 до 30
Температура на входе, °C ≤ 40
Температура на выходе °C ≤ 45
Потеря давление, бар ≤ 0,5

Ресурс

Значение при максимальной нагрузке (100%) *
Ресурс сферического подшипника выходного вала, ч 18 500 15 800 16 000 15 900 18 300
Ресурс передачи, ч 38 000 25 000 22 300 13 100 13 100
Значение при высокой нагрузке (90%) *
Ресурс сферического подшипника выходного вала, ч 28 000 23 900 32 000 32 000 23 200
Ресурс передачи, ч 44 000 29 000 25 000 15 200 15 200
Значение при средней нагрузке (60%) *
Ресурс сферического подшипника выходного вала, ч 137 000 114 000 59 000 51 000 57 000
Ресурс передачи, ч 77 000 50 000 44 000 27 000 27 000

* Значение ресурса указано для непрерывной работы и знакопеременной нагрузки на передачу в процентах от максимальной подводимой мощности с учётом осевой силы от гребного винта.
