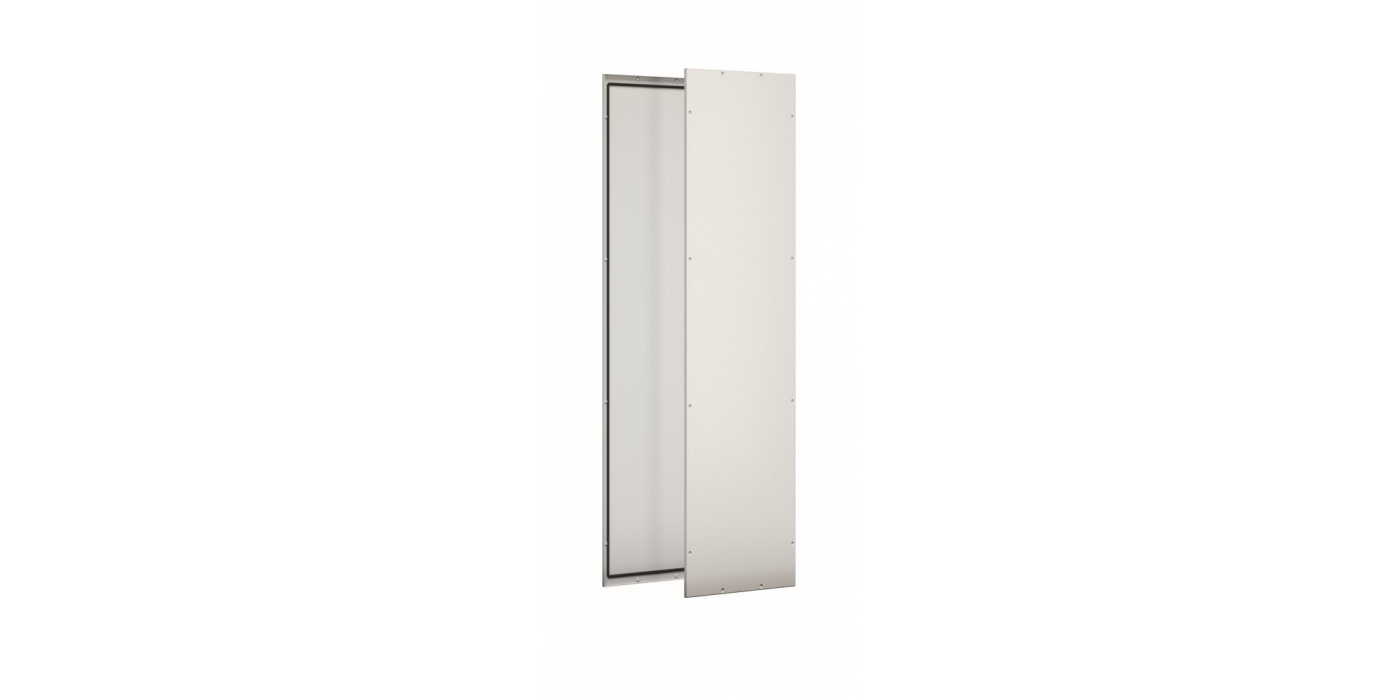

Боковая панель
Для установки по всей высоте и глубине шкафа
Технические характеристики
Материал: листовая сталь, 1,5 мм
Покрытие: порошковая краска, RAL 7035, шагрень
Степень защищенности: IP-56
Комплектность: панели- 2 шт.

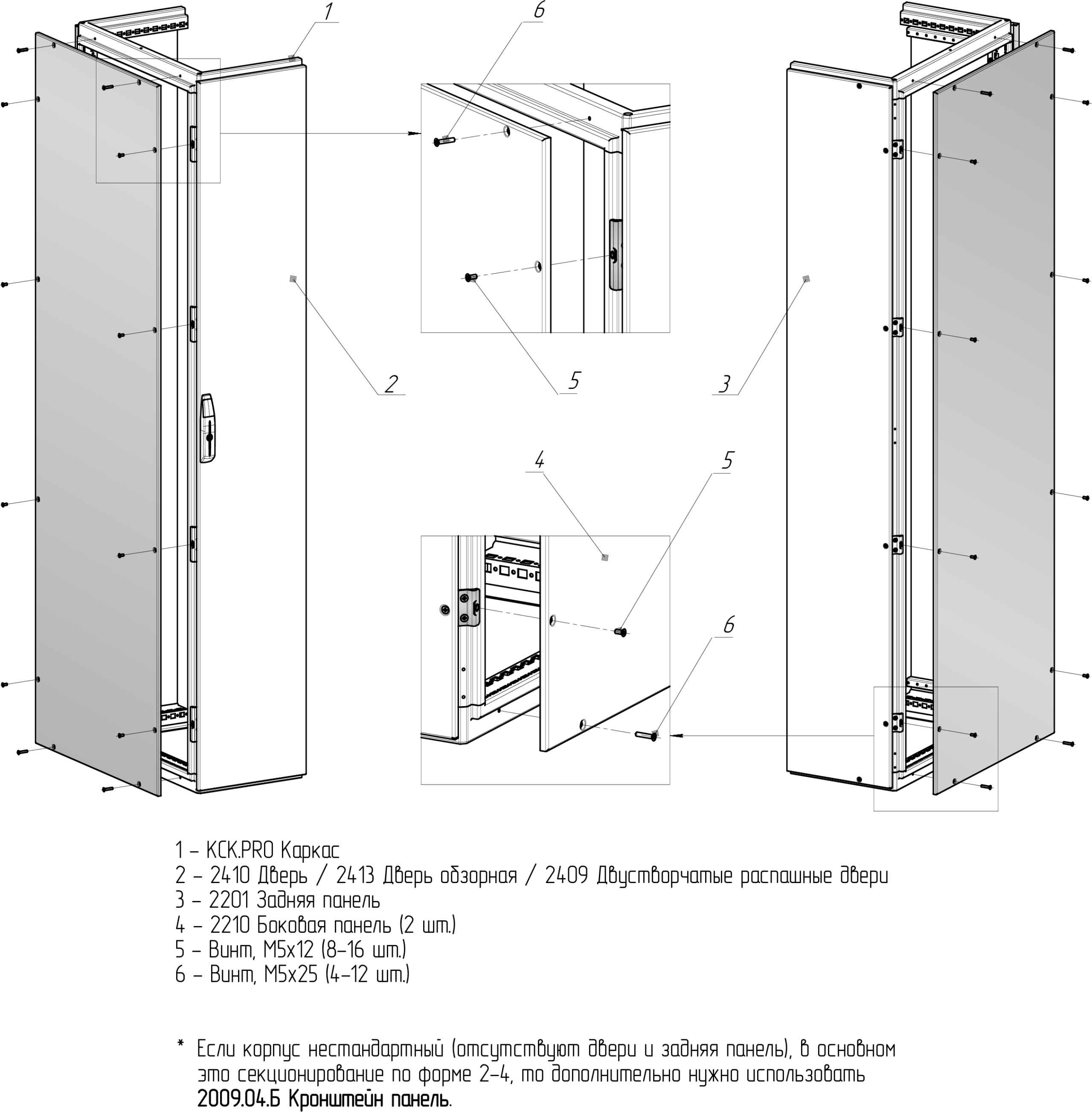

Дополнительно: при секционировании по форме 2-4 для монтажа панели на каркас необходимо использовать кронштейн панель
Важно: габарит корпуса по ширине с установленными боковыми панелями на 6 мм больше указанного на чертеже
Типовые размеры
Для скачивания 3D-модели в формате STP нажмите на артикул в таблице.
| Для шкафа глубиной, мм | Артикул № | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Для шкафа высотой, мм | ||||||||||||
| 1200 | Масса, кг | 1400 | Масса, кг | 1600 | Масса, кг | 1800 | Масса, кг | 2000 | Масса, кг | 2200 | Масса, кг | |
| 400 | - | 2210.140.40 | 6,6 | 2210.160.40 | 7,6 | 2210.180.40 | 8,5 | 2210.200.40 | 9,5 | 2210.220.40 | 10,4 | |
| 500 | - | 2210.140.50 | 8,3 | 2210.160.50 | 9,5 | 2210.180.50 | 10,6 | 2210.200.50 | 11,8 | 2210.220.50 | 13,0 | |
| 600 | - | 2210.140.60 | 10,0 | 2210.160.60 | 11,3 | 2210.180.60 | 12,6 | 2210.200.60 | 14,2 | 2210.220.60 | 15,6 | |
| 800 | 2210.120.80 | 11,4 | - | - | 2210.180.80 | 17,0 | 2210.200.80 | 18,9 | 2210.220.80 | 20,8 | ||
| 1000 | 2210.120.100 | 14,2 | - | - | 2210.180.100 | 21,3 | 2210.200.100 | 23,6 | 2210.220.100 | 26,0 | ||
