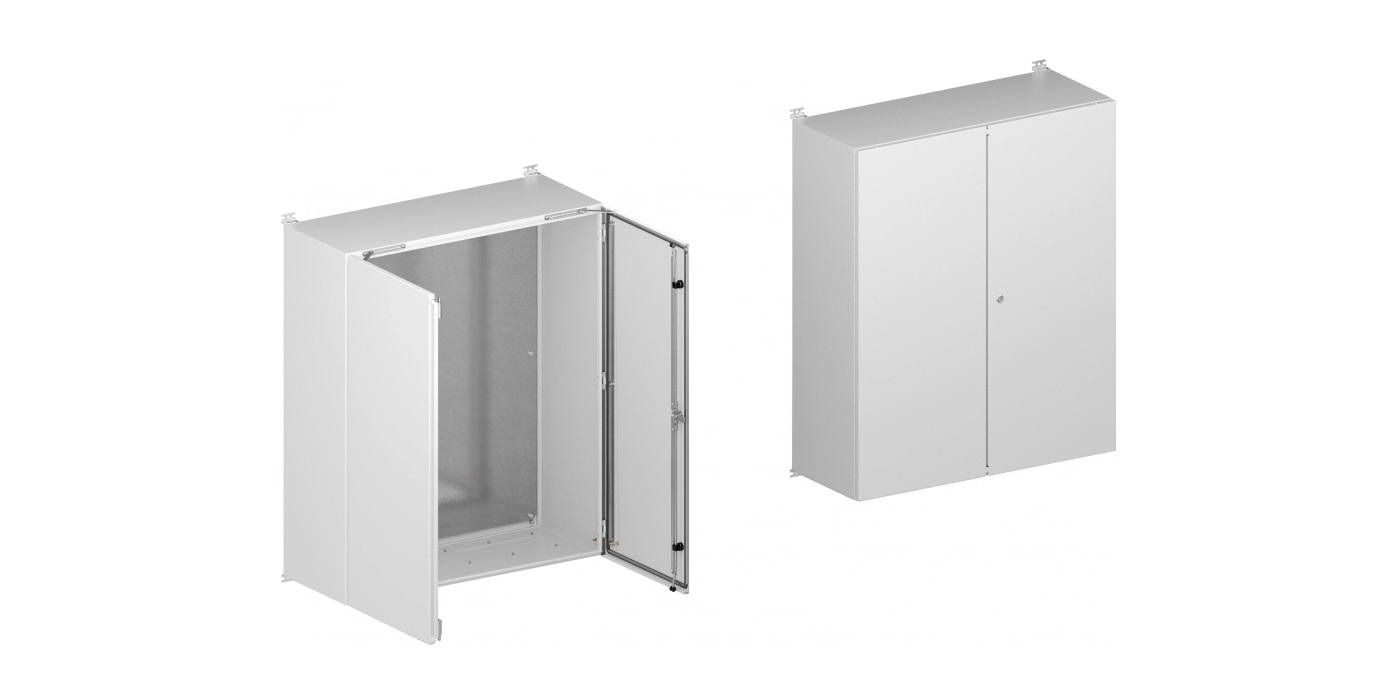

Щит с монтажной панелью ЩМП-2

Описание

Корпус выполнен на основе сварного каркаса. Он оснащен съемной монтажной панелью из оцинкованного листа толщиной 2 мм, что позволяет нарезать резьбу непосредственно в панели.

Качественная обработка поверхности щита ЩМП и нанесение порошкового эпоксидно-полиэфирного покрытия гарантируют стойкость к воздействию внешних факторов и защиту от преждевременной коррозии. Нанесение уплотнения осуществляется с использованием технологии GASKETING, которая основывается на нанесении уплотнения по заранее установленной траектории, образуя замкнутый контур.

Возможны любые изменения размеров, конструкции и цвета. Стоимость на индивидуальные проекты согласовывается отдельно. Возможно различное климатическое исполнение.

Технические характеристики

Комплектность: цельносварной каркас, 2 двери с монтажными рейками, 2 замка или 1 замок с трехточечной систамой запирания (в зависимости от высоты ЩМП), монтажная панель, люк (для исполнения с люком).

Материал:

  • Каркас: листовая сталь, 1,5 мм.
  • Двери: листовая сталь, 1,5 мм.
  • Рейки на двери: оцинкованная листовая сталь, 1,5 мм.
  • Монтажная панель: оцинкованная листовая сталь, 2 мм.
  • Люк: листовая сталь, 1,5 мм.

Покрытие: каркаса, дверей и люка: порошковая краска, RAL 7035, шагрень

Дополнительно: настенное крепление, монтажная перемычка на дверь, фиксаторы (для исполнения с фиксатором)

Примечание: возможно изготовление по индивидуальным параметрам.

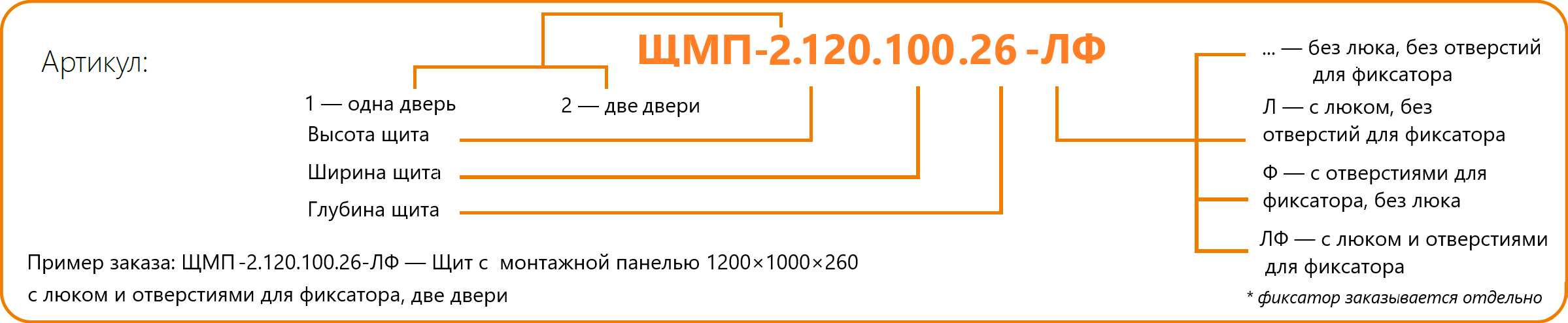

Типовые размеры

Для скачивания 3D-модели в формате STP нажмите на артикул в таблице.

Высота (В), мм Ширина (Ш), мм Глубина (Г), мм
210 260 300 400
Две двери Две двери Две двери Две двери
600 800 ЩМП-2.60.80.21
ЩМП-2.60.80.21-Л
ЩМП-2.60.80.21-Ф
ЩМП-2.60.80.21-ЛФ		 ЩМП-2.60.80.26
ЩМП-2.60.80.26-Л
ЩМП-2.60.80.26-Ф
ЩМП-2.60.80.26-ЛФ		 ЩМП-2.60.80.30
ЩМП-2.60.80.30-Л
ЩМП-2.60.80.30-Ф
ЩМП-2.60.80.30-ЛФ		 ЩМП-2.60.80.40
ЩМП-2.60.80.40-Л
ЩМП-2.60.80.40-Ф
ЩМП-2.60.80.40-ЛФ
800 1000 ЩМП-2.80.100.21
ЩМП-2.80.100.21-Л
ЩМП-2.80.100.21-Ф
ЩМП-2.80.100.21-ЛФ		 ЩМП-2.80.100.26
ЩМП-2.80.100.26-Л
ЩМП-2.80.100.26-Ф
ЩМП-2.80.100.26-ЛФ		 ЩМП-2.80.100.30
ЩМП-2.80.100.30-Л
ЩМП-2.80.100.30-Ф
ЩМП-2.80.100.30-ЛФ		 ЩМП-2.80.100.40
ЩМП-2.80.100.40-Л
ЩМП-2.80.100.40-Ф
ЩМП-2.80.100.40-ЛФ
1200 ЩМП-2.80.120.21
ЩМП-2.80.120.21-Л
ЩМП-2.80.120.21-Ф
ЩМП-2.80.120.21-ЛФ		 ЩМП-2.80.120.26
ЩМП-2.80.120.26-Л
ЩМП-2.80.120.26-Ф
ЩМП-2.80.120.26-ЛФ		 ЩМП-2.80.120.30
ЩМП-2.80.120.30-Л
ЩМП-2.80.120.30-Ф
ЩМП-2.80.120.30-ЛФ		 ЩМП-2.80.120.40
ЩМП-2.80.120.40-Л
ЩМП-2.80.120.40-Ф
ЩМП-2.80.120.40-ЛФ
1000 1000 - ЩМП-2.100.100.26
ЩМП-2.100.100.26-Л
ЩМП-2.100.100.26-Ф
ЩМП-2.100.100.26-ЛФ		 ЩМП-2.100.100.30
ЩМП-2.100.100.30-Л
ЩМП-2.100.100.30-Ф
ЩМП-2.100.100.30-ЛФ		 ЩМП-2.100.100.40
ЩМП-2.100.100.40-Л
ЩМП-2.100.100.40-Ф
ЩМП-2.100.100.40-ЛФ
1200 - ЩМП-2.100.120.26
ЩМП-2.100.120.26-Л
ЩМП-2.100.120.26-Ф
ЩМП-2.100.120.26-ЛФ		 ЩМП-2.100.120.30
ЩМП-2.100.120.30-Л
ЩМП-2.100.120.30-Ф
ЩМП-2.100.120.30-ЛФ		 ЩМП-2.100.120.40
ЩМП-2.100.120.40-Л
ЩМП-2.100.120.40-Ф
ЩМП-2.100.120.40-ЛФ
1200 1000 - ЩМП-2.120.100.26
ЩМП-2.120.100.26-Л
ЩМП-2.120.100.26-Ф
ЩМП-2.120.100.26-ЛФ		 ЩМП-2.120.100.30
ЩМП-2.120.100.30-Л
ЩМП-2.120.100.30-Ф
ЩМП-2.120.100.30-ЛФ		 ЩМП-2.120.100.40
ЩМП-2.120.100.40-Л
ЩМП-2.120.100.40-Ф
ЩМП-2.120.100.40-ЛФ
1200 - ЩМП-2.120.120.26
ЩМП-2.120.120.26-Л
ЩМП-2.120.120.26-Ф
ЩМП-2.120.120.26-ЛФ		 ЩМП-2.120.120.30
ЩМП-2.120.120.30-Л
ЩМП-2.120.120.30-Ф
ЩМП-2.120.120.30-ЛФ		 ЩМП-2.120.120.40
ЩМП-2.120.120.40-Л
ЩМП-2.120.120.40-Ф
ЩМП-2.120.120.40-ЛФ
1400 1000 - ЩМП-2.140.100.26
ЩМП-2.140.100.26-Л
ЩМП-2.140.100.26-Ф
ЩМП-2.140.100.26-ЛФ		 ЩМП-2.140.100.30
ЩМП-2.140.100.30-Л
ЩМП-2.140.100.30-Ф
ЩМП-2.140.100.30-ЛФ		 ЩМП-2.140.100.40
ЩМП-2.140.100.40-Л
ЩМП-2.140.100.40-Ф
ЩМП-2.140.100.40-ЛФ
1200 - ЩМП-2.140.120.26
ЩМП-2.140.120.26-Л
ЩМП-2.140.120.26-Ф
ЩМП-2.140.120.26-ЛФ		 ЩМП-2.140.120.30
ЩМП-2.140.120.30-Л
ЩМП-2.140.120.30-Ф
ЩМП-2.140.120.30-ЛФ		 ЩМП-2.140.120.40
ЩМП-2.140.120.40-Л
ЩМП-2.140.120.40-Ф
ЩМП-2.140.120.40-ЛФ

Вырез в дне

Глубина (Г, мм)  210 260 300 400
С 37 37 91 91
