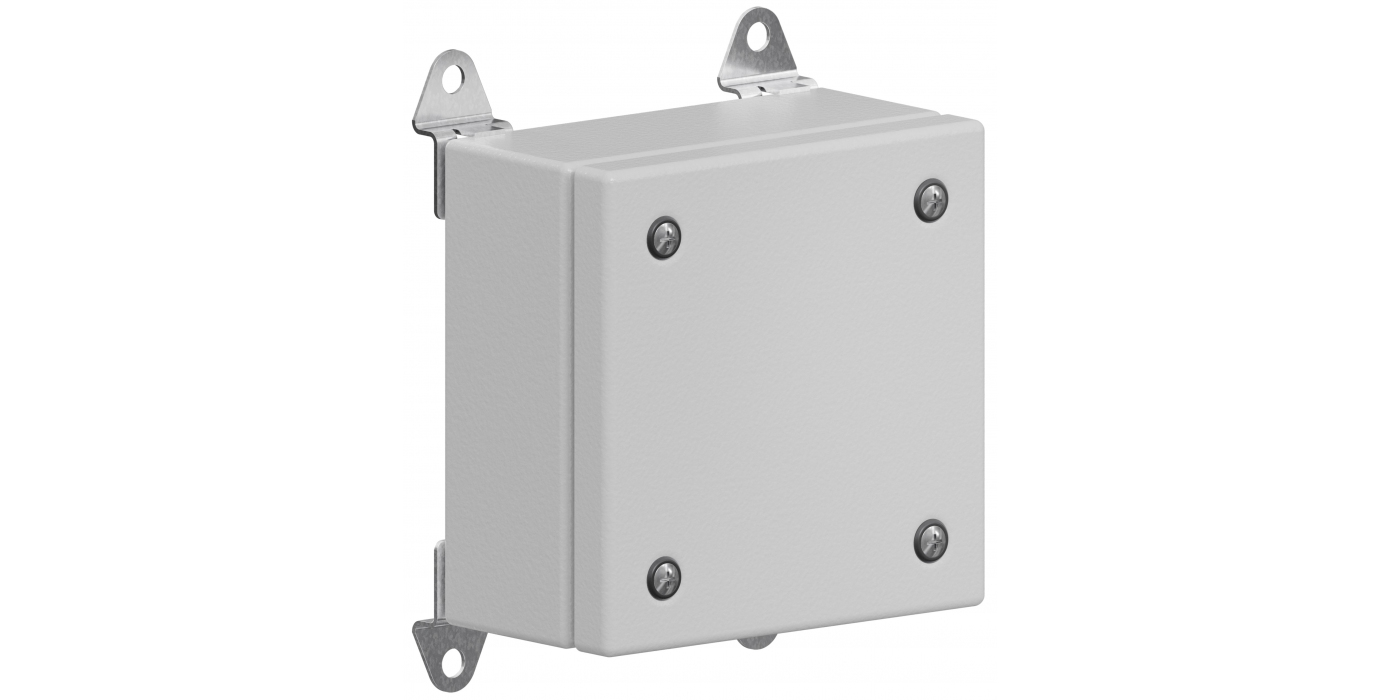

Клеммная коробка
Предназначена для соединения проводов
Описание
Изделие выполнено на основе сварного каркаса, предназначено для соединения проводов.
Степень защиты обеспечена нанесением полиуретанового уплотнителя технологией «GASKETING» на внутреннюю поверхность передней панели.
Технические характеристики
Материал:
- Каркас: листовая сталь, 1,5 мм.
- Панель передняя: листовая сталь, 1,5 мм.
- Монтажная панель: оцинкованная листовая сталь, 2,0 мм.
Покрытие: порошковая эпоксидно-полиэфирная краска, цвет RAL 7035, с эффектом шагрени
Степень защищенности: IP-56

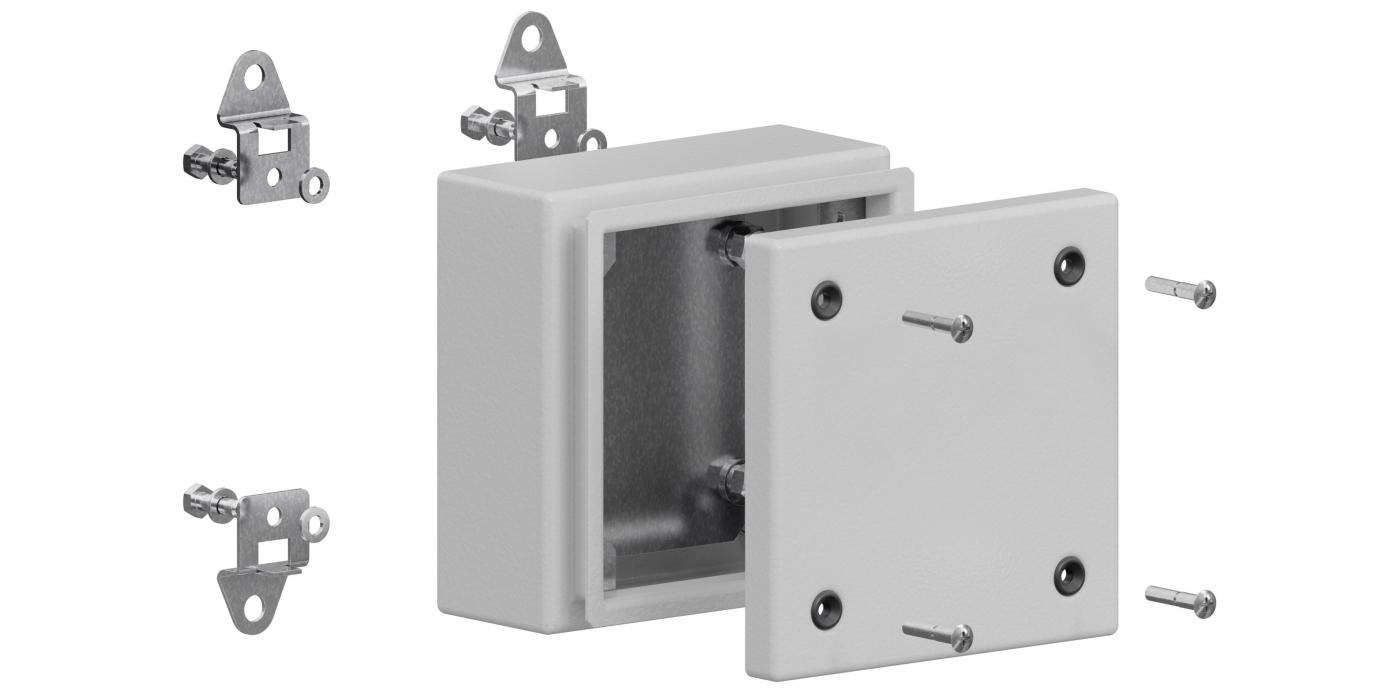

Комплектность: каркас, панель передняя, монтажная панель и крепеж
Дополнительно: настенное крепление для клеммной коробки (Арт. № НК.КК)
Примечание: возможно изготовление по индивидуальным параметрам.
Типовые размеры
Для скачивания 3D-модели в формате STP нажмите на артикул в таблице.
| Артикул № | ||||||||
|---|---|---|---|---|---|---|---|---|
| Высота (В), мм | Глубина (Г), мм | Ширина (Ш), мм | ||||||
| 150 | 200 | 300 | 400 | 500 | 600 | 800 | ||
| 150 | 80 | КК.15.15.08 | КК.15.20.08 | КК.15.30.08 | КК.15.40.08 | КК.15.50.08 | КК.15.60.08 | КК.15.80.08 |
| 120 | КК.15.15.12 | КК.15.20.12 | КК.15.30.12 | КК.15.40.12 | КК.15.50.12 | КК.15.60.12 | КК.15.80.12 | |
| 200 | 80 | КК.20.15.08 | КК.20.20.08 | КК.20.30.08 | КК.20.40.08 | КК.20.50.08 | КК.20.60.08 | КК.20.80.08 |
| 120 | КК.20.15.12 | КК.20.20.12 | КК.20.30.12 | КК.20.40.12 | КК.20.50.12 | КК.20.60.12 | КК.20.80.12 | |
| 300 | 80 | КК.30.15.08 | КК.30.20.08 | КК.30.30.08 | КК.30.40.08 | КК.30.50.08 | КК.30.60.08 | КК.30.80.08 |
| 120 | КК.30.15.12 | КК.30.20.12 | КК.30.30.12 | КК.30.40.12 | КК.30.50.12 | КК.30.60.12 | КК.30.80.12 | |
| 400 | 80 | КК.40.15.08 | КК.40.20.08 | КК.40.30.08 | КК.40.40.08 | КК.40.50.08 | КК.40.60.08 | КК.40.80.08 |
| 120 | КК.40.15.12 | КК.40.20.12 | КК.40.30.12 | КК.40.40.12 | КК.40.50.12 | КК.40.60.12 | КК.40.80.12 | |
