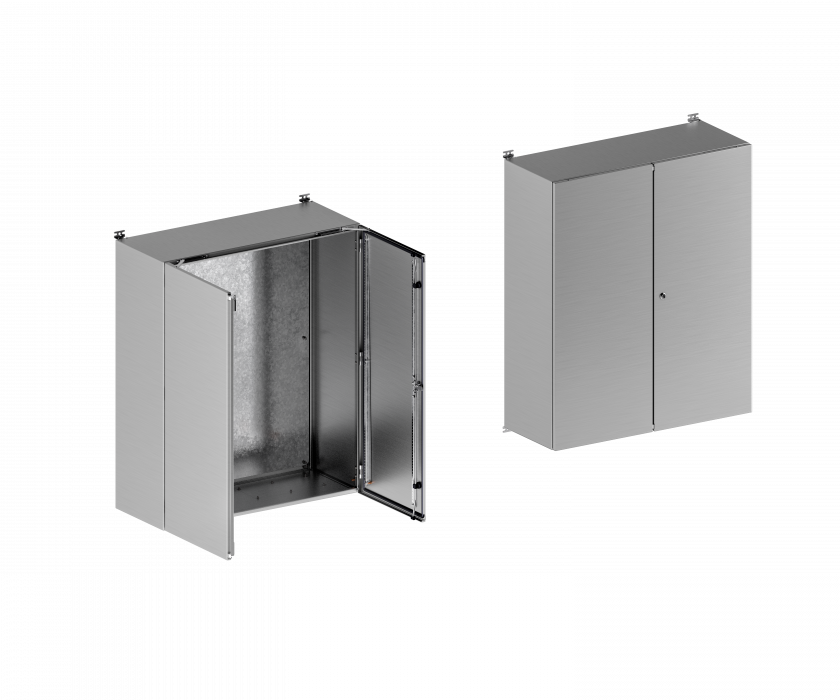

Щит с монтажной панелью ЩМП-2.Н из нержавеющей стали
Технические характеристики
Комплектность: цельносварной каркас, 2 двери с монтажными рейками, 2 замка или 1 замок с трехточечной систамой запирания (в зависимости от высоты ЩМП), монтажная панель, люк (для исполнения с люком).
Материал:
- Каркас: листовая нержавеющая сталь (AISI 304/AISI 316), 1,5 мм.
- Двери: листовая нержавеющая сталь (AISI 304/AISI 316), 1,5 мм.
- Рейки на двери: оцинкованная листовая сталь, 1,5 мм.
- Монтажная панель: оцинкованная листовая сталь, 2 мм.
- Люк: листовая сталь, 1,5 мм.
Покрытие:
- каркаса, двери и люка: порошковая краска, RAL 7035, шагрень
- в случае, если корпус шлифованный- без покрытия
Дополнительно: настенное крепление, монтажная перемычка на дверь, фиксаторы (для исполнения с фиксатором)
Примечание: возможно изготовление по индивидуальным параметрам.
Типовые размеры

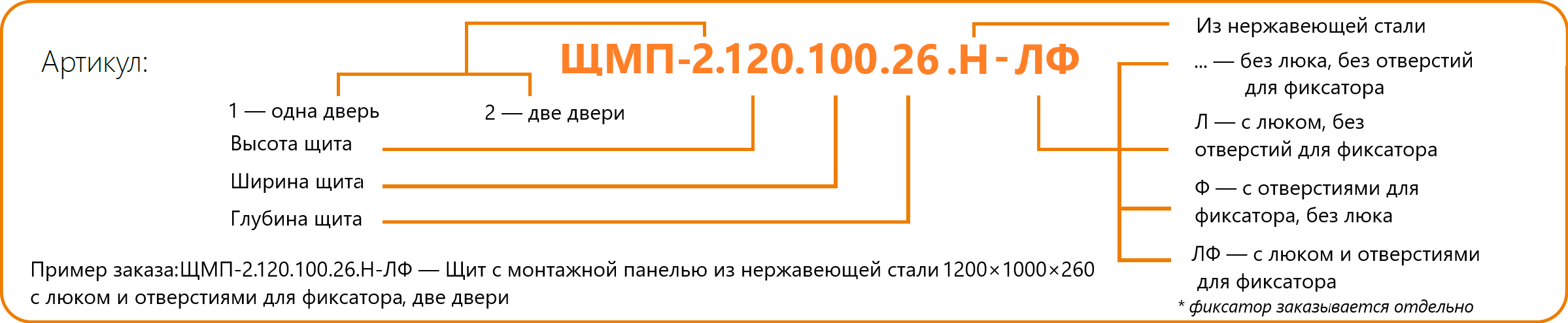

Для скачивания 3D-модели в формате STP нажмите на артикул.
| Высота (В), мм | Ширина (Ш), мм | Глубина (Г), мм | |||
|---|---|---|---|---|---|
| 210 | 260 | 300 | 400 | ||
| Две двери | Две двери | Две двери | Две двери | ||
| 600 | 800 | ЩМП-2.60.80.21.Н ЩМП-2.60.80.21.Н-Л ЩМП-2.60.80.21.Н-Ф ЩМП-2.60.80.21.Н-ЛФ |
ЩМП-2.60.80.26.Н ЩМП-2.60.80.26.Н-Л ЩМП-2.60.80.26.Н-Ф ЩМП-2.60.80.26.Н-ЛФ |
ЩМП-2.60.80.30.Н ЩМП-2.60.80.30.Н-Л ЩМП-2.60.80.30.Н-Ф ЩМП-2.60.80.30.Н-ЛФ |
ЩМП-2.60.80.40.Н ЩМП-2.60.80.40.Н-Л ЩМП-2.60.80.40.Н-Ф ЩМП-2.60.80.40.Н-ЛФ |
| 800 | 1000 | ЩМП-2.80.100.21.Н ЩМП-2.80.100.21.Н-Л ЩМП-2.80.100.21.Н-Ф ЩМП-2.80.100.21.Н-ЛФ |
ЩМП-2.80.100.26.Н ЩМП-2.80.100.26.Н-Л ЩМП-2.80.100.26.Н-Ф ЩМП-2.80.100.26.Н-ЛФ |
ЩМП-2.80.100.30.Н ЩМП-2.80.100.30.Н-Л ЩМП-2.80.100.30.Н-Ф ЩМП-2.80.100.30.Н-ЛФ |
ЩМП-2.80.100.40.Н ЩМП-2.80.100.40.Н-Л ЩМП-2.80.100.40.Н-Ф ЩМП-2.80.100.40.Н-ЛФ |
| 1200 | ЩМП-2.80.120.21.Н ЩМП-2.80.120.21.Н-Л ЩМП-2.80.120.21.Н-Ф ЩМП-2.80.120.21.Н-ЛФ |
ЩМП-2.80.120.26.Н ЩМП-2.80.120.26.Н-Л ЩМП-2.80.120.26.Н-Ф ЩМП-2.80.120.26.Н-ЛФ |
ЩМП-2.80.120.30.Н ЩМП-2.80.120.30.Н-Л ЩМП-2.80.120.30.Н-Ф ЩМП-2.80.120.30.Н-ЛФ |
ЩМП-2.80.120.40.Н ЩМП-2.80.120.40.Н-Л ЩМП-2.80.120.40.Н-Ф ЩМП-2.80.120.40.Н-ЛФ |
|
| 1000 | 1000 | - | ЩМП-2.100.100.26.Н ЩМП-2.100.100.26.Н-Л ЩМП-2.100.100.26.Н-Ф ЩМП-2.100.100.26.Н-ЛФ |
ЩМП-2.100.100.30.Н ЩМП-2.100.100.30.Н-Л ЩМП-2.100.100.30.Н-Ф ЩМП-2.100.100.30.Н-ЛФ |
ЩМП-2.100.100.40.Н ЩМП-2.100.100.40.Н-Л ЩМП-2.100.100.40.Н-Ф ЩМП-2.100.100.40.Н-ЛФ |
| 1200 | - | ЩМП-2.100.120.26.Н ЩМП-2.100.120.26.Н-Л ЩМП-2.100.120.26.Н-Ф ЩМП-2.100.120.26.Н-ЛФ |
ЩМП-2.100.120.30.Н ЩМП-2.100.120.30.Н-Л ЩМП-2.100.120.30.Н-Ф ЩМП-2.100.120.30.Н-ЛФ |
ЩМП-2.100.120.40.Н ЩМП-2.100.120.40.Н-Л ЩМП-2.100.120.40.Н-Ф ЩМП-2.100.120.40.Н-ЛФ |
|
| 1200 | 1000 | - | ЩМП-2.120.100.26.Н ЩМП-2.120.100.26.Н-Л ЩМП-2.120.100.26.Н-Ф ЩМП-2.120.100.26.Н-ЛФ |
ЩМП-2.120.100.30.Н ЩМП-2.120.100.30.Н-Л ЩМП-2.120.100.30.Н-Ф ЩМП-2.120.100.30.Н-ЛФ |
ЩМП-2.120.100.40.Н ЩМП-2.120.100.40.Н-Л ЩМП-2.120.100.40.Н-Ф ЩМП-2.120.100.40.Н-ЛФ |
| 1200 | - | ЩМП-2.120.120.26.Н ЩМП-2.120.120.26.Н-Л ЩМП-2.120.120.26.Н-Ф ЩМП-2.120.120.26.Н-ЛФ |
ЩМП-2.120.120.30.Н ЩМП-2.120.120.30.Н-Л ЩМП-2.120.120.30.Н-Ф ЩМП-2.120.120.30.Н-ЛФ |
ЩМП-2.120.120.40.Н ЩМП-2.120.120.40.Н-Л ЩМП-2.120.120.40.Н-Ф ЩМП-2.120.120.40.Н-ЛФ |
|
| 1400 | 1000 | - | ЩМП-2.140.100.26.Н ЩМП-2.140.100.26.Н-Л ЩМП-2.140.100.26.Н-Ф ЩМП-2.140.100.26.Н-ЛФ |
ЩМП-2.140.100.30.Н ЩМП-2.140.100.30.Н-Л ЩМП-2.140.100.30.Н-Ф ЩМП-2.140.100.30.Н-ЛФ |
ЩМП-2.140.100.40.Н ЩМП-2.140.100.40.Н-Л ЩМП-2.140.100.40.Н-Ф ЩМП-2.140.100.40.Н-ЛФ |
| 1200 | - | ЩМП-2.140.120.26.Н ЩМП-2.140.120.26.Н-Л ЩМП-2.140.120.26.Н-Ф ЩМП-2.140.120.26.Н-ЛФ |
ЩМП-2.140.120.30.Н ЩМП-2.140.120.30.Н-Л ЩМП-2.140.120.30.Н-Ф ЩМП-2.140.120.30.Н-ЛФ |
ЩМП-2.140.120.40.Н ЩМП-2.140.120.40.Н-Л ЩМП-2.140.120.40.Н-Ф ЩМП-2.140.120.40.Н-ЛФ |
|
Вырез в дне
| Глубина (Г, мм) | 210 | 260 | 300 | 400 |
|---|---|---|---|---|
| С | 37 | 37 | 91 | 91 |
