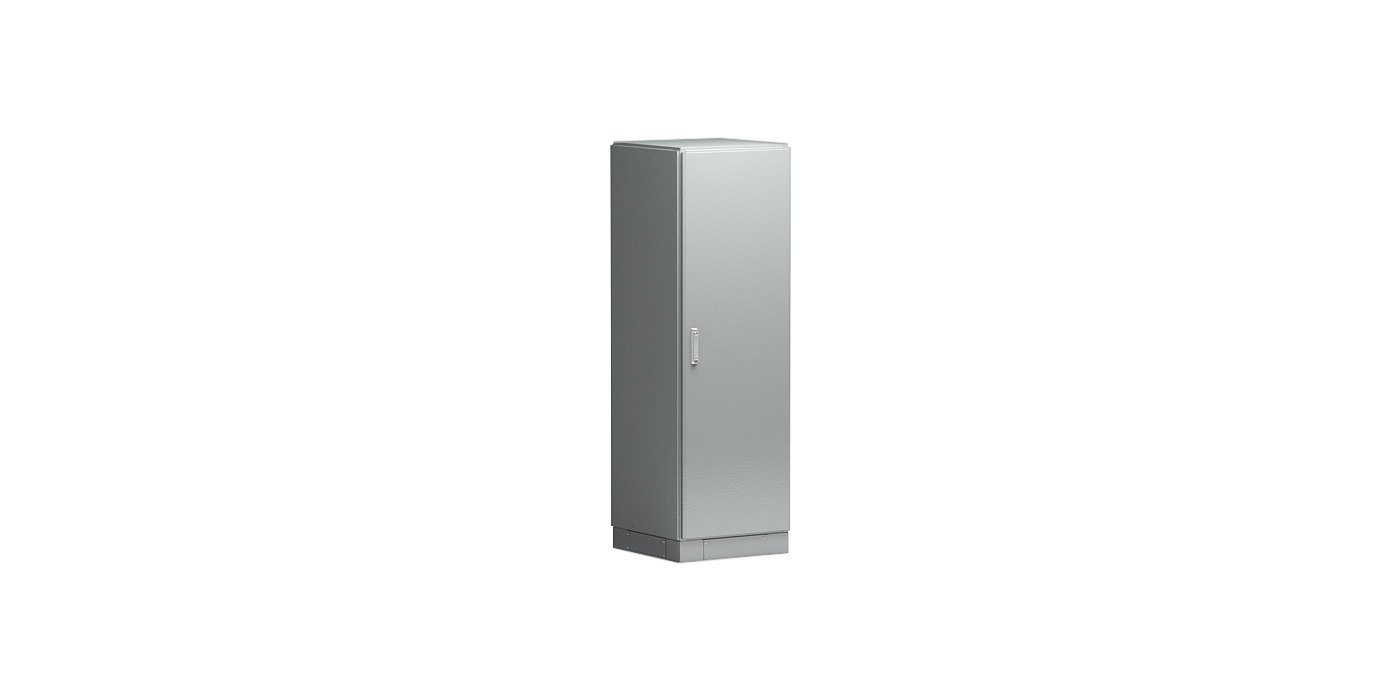

Напольные корпуса ШНС

Описание

Компания «НПК МСА» производит напольные металлические корпуса ШНС, предназначенные для создания щитов управления, щитов низковольтного оборудования и установки 19” оборудования.

Шкаф выполнен на основе сварного каркаса, обеспечивающего его жесткость и устойчивость в процессе эксплуатации, к которому крепятся дверь, задняя и боковые панели, крыша и цоколь. Каркас представляет собой сварную конструкцию из вертикальных и горизонтальных профилей специальной формы, выполненного из стали толщиной 2 мм.

По всему периметру каркаса выполнена перфорация, которая обеспечивает крепление к нему монтажных элементов, боковых панелей и т.п. Двери изготовлены из листовой стали толщиной 2мм.

Конструкция предусматривает установку замка с поворотной ручкой и тягами, фиксирующими дверь в трех точках, трех петель для крепления к каркасу и ребер жесткости, которые представляют собой швеллеры с перфорацией и позволяют вести монтаж оборудования на двери. Угол открывания двери - 130 градусов. Возможна как правосторонняя, так и левосторонняя установка дверей (для однодверных шкафов) по предварительной заявке.

Степень защиты IP-56 обеспечивается нанесением пенополиуретана по периметру двери, крыши и торцевых панелей. Возможно исполнение корпусов со степенью защиты IP-31.
Покрытие - выполнено порошковой эпоксидно-полиэфирной краской, цвет RAL7035 с эффектом шагрени (возможно изменение цвета по желанию заказчика).
Монтажные элементы выполнены из оцинкованного стального листа толщиной 2мм.
Возможные исполнения шкафов ШНС:

  • Одностороннего обслуживания
  • Двухстороннего обслуживания

Возможны изменения конструкции по требованию Заказчика, которые оговариваются при заказе дополнительно.

На нашем складе в Санкт-Петербурге в наличии поддерживается несколько типовых размеров корпусов ШНС.

Технические характеристики

Комплектность: каркас, дверь с усилением (вертикальные рейки на внутренней стороне двери), задняя панель (1шт.), крыша (1шт.), дно (1шт.), комплект крепежных гаек и болтов: рым болт - 4 шт., комплект закладных гаек М6 и винтов М 6х25 для крепления задней панели, крыши и торцевых панелей (если они входят в заказ).

При необходимости, дополнительно можно заказать монтажные элементы, цоколь разборный или цельносварной (высотой 100 мм или 200 мм, в комплект поставки входят шайба 10 - 4 шт. и болт М10х25 - 4 шт.), торцевую панель.
