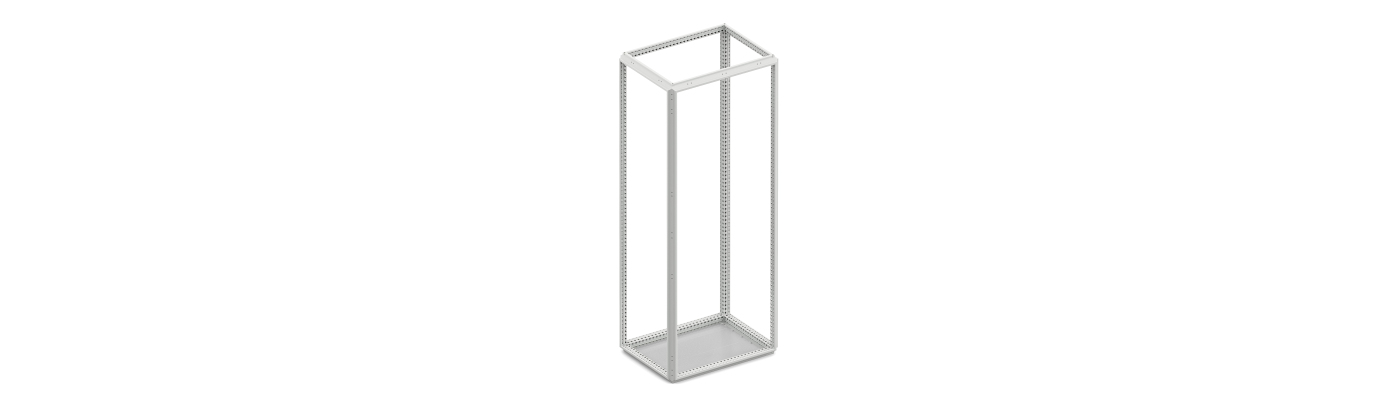

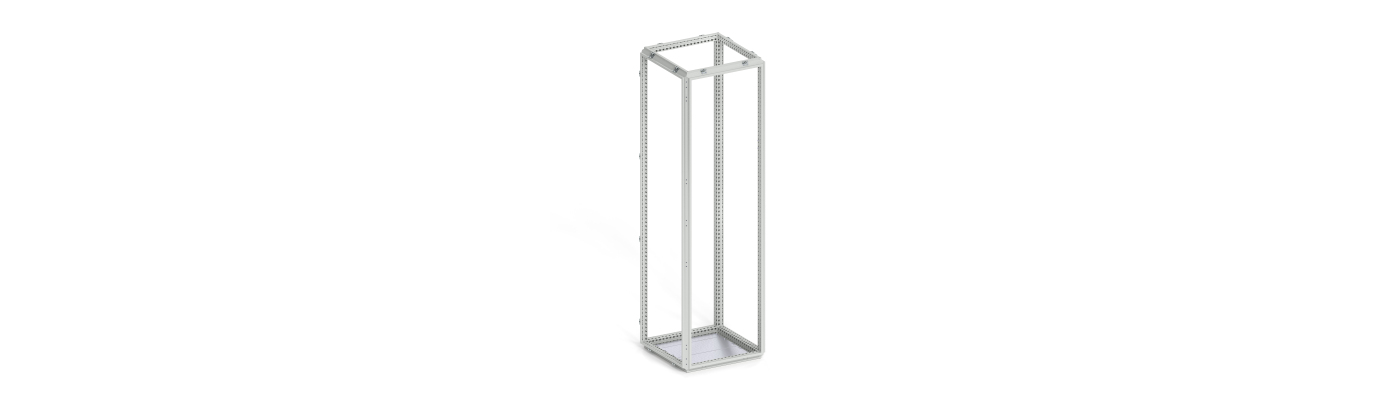

Каркас ШНС-КС PRO II

Для сборки шкафа по индивидуальным требованиям

Описание

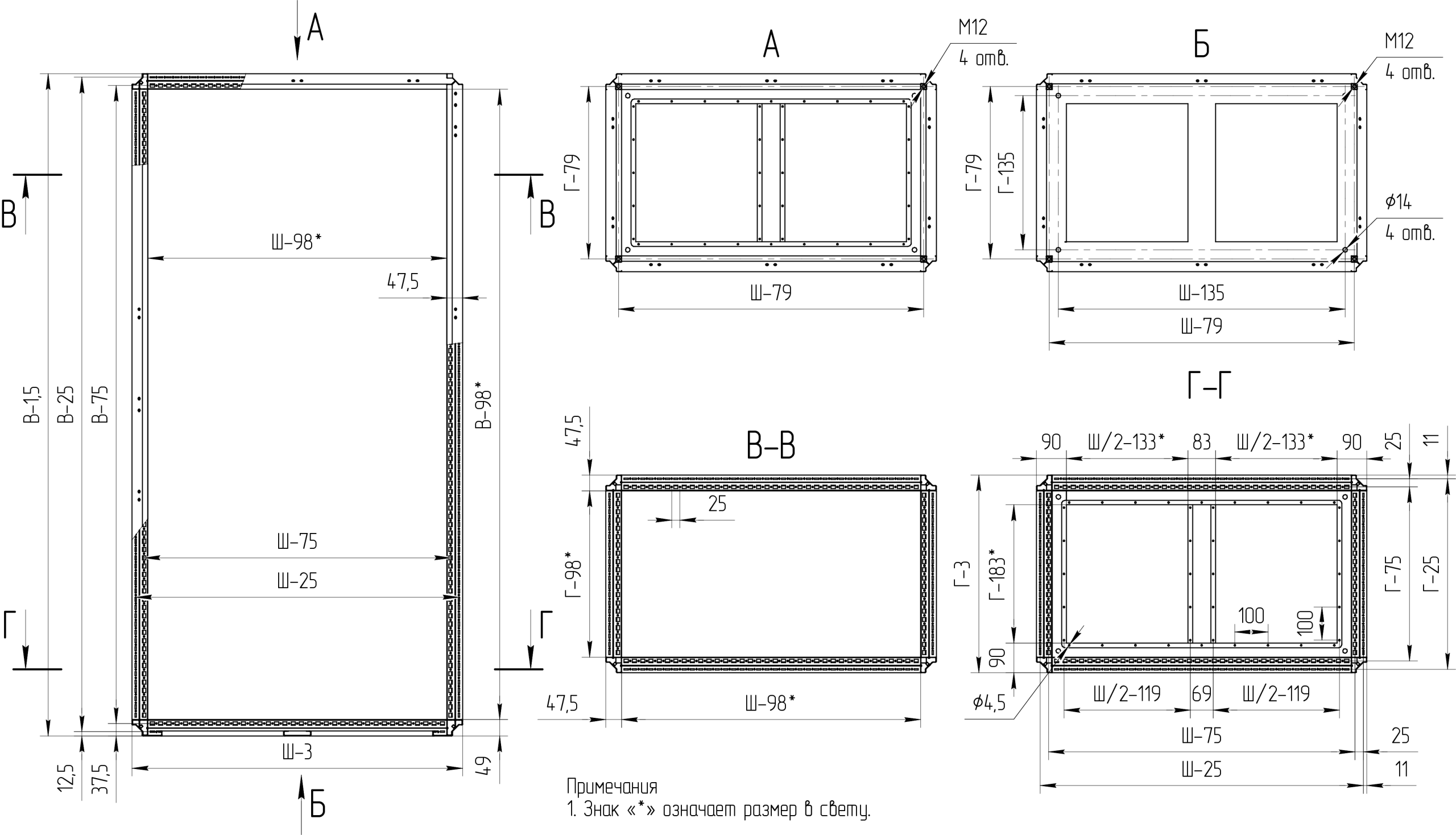

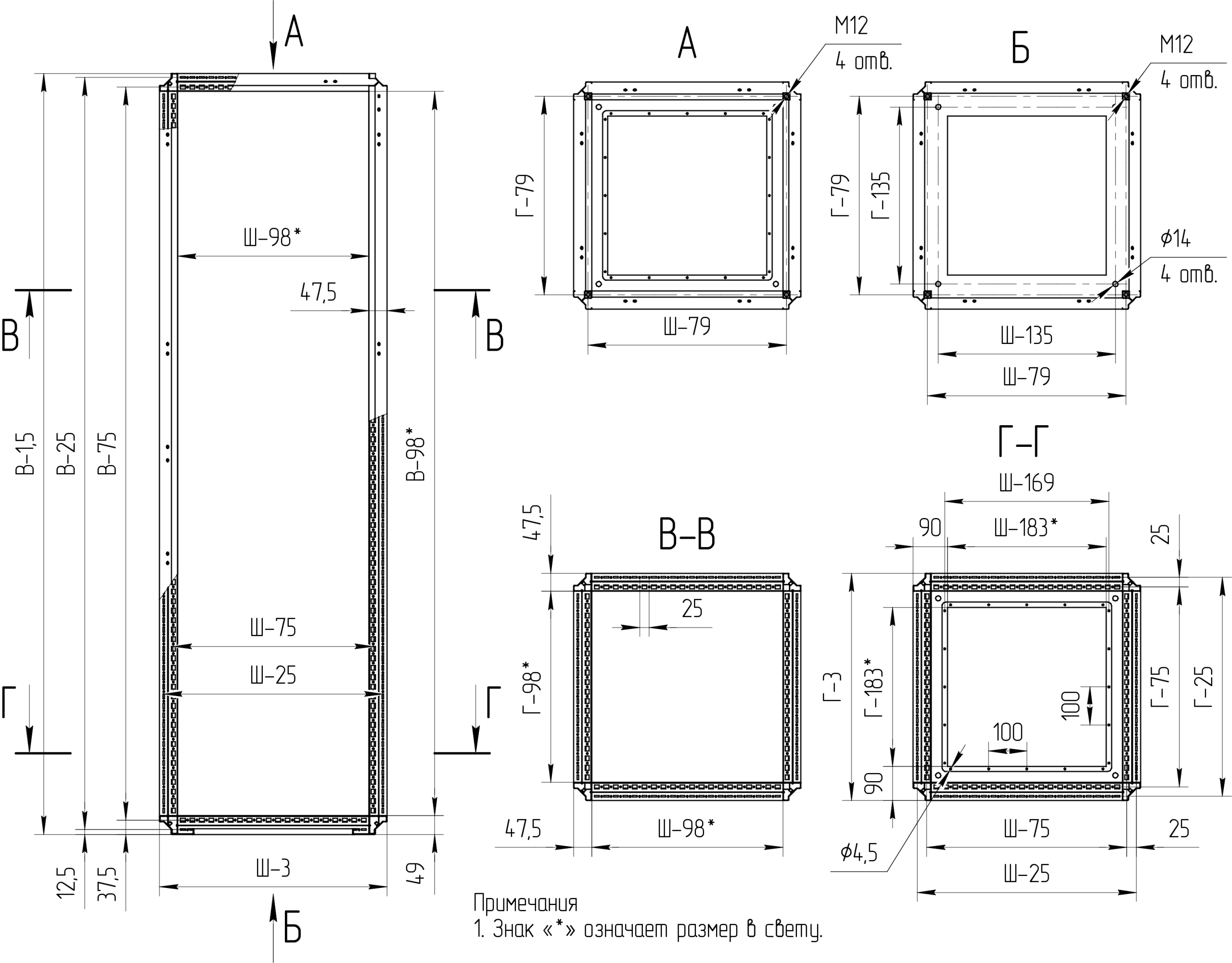

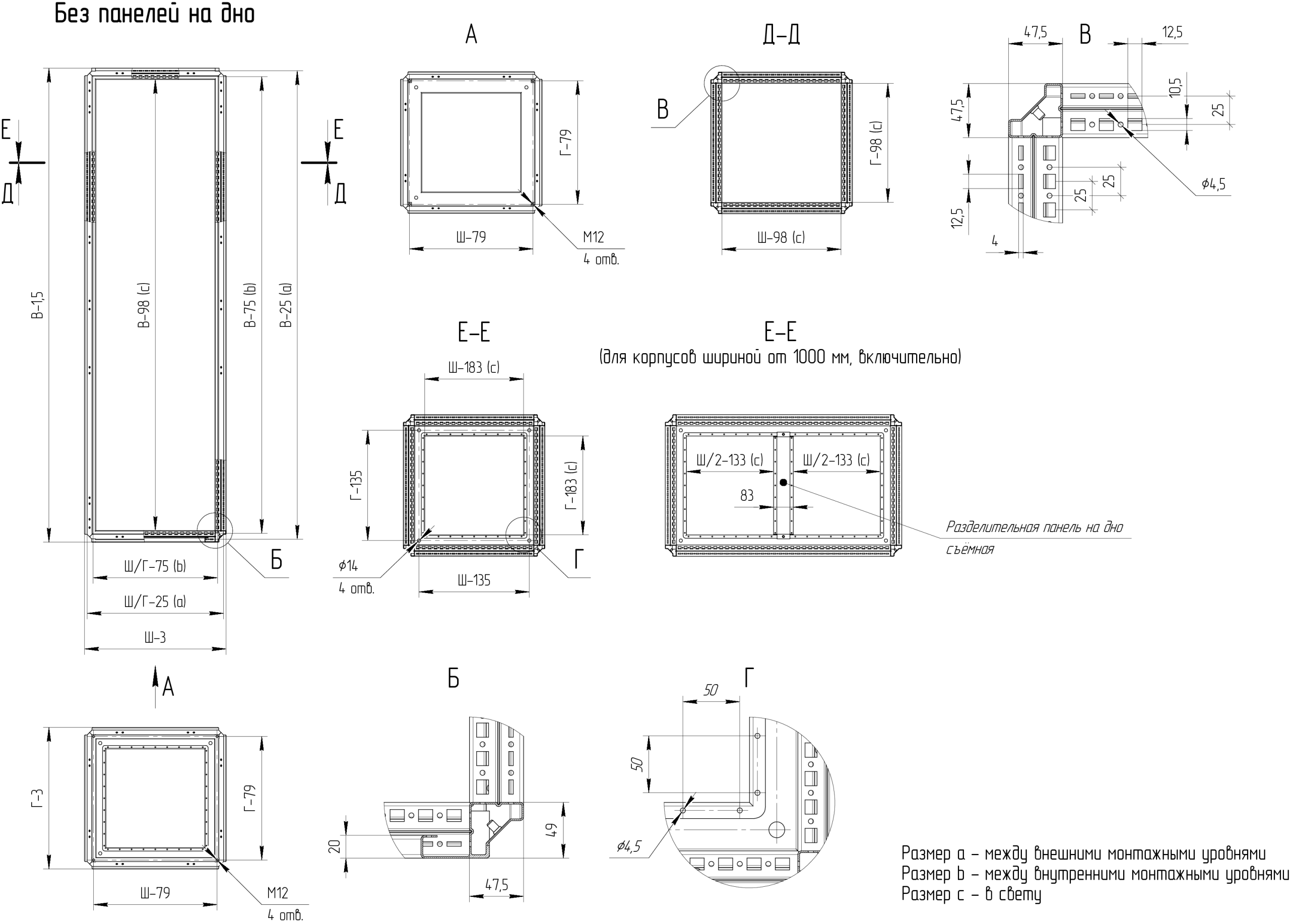

Сверху предусмотрены глухие отверстия с резьбой М12 для установки рым-болтов, снизу предусмотрены глухие отверстия с резьбой М12 для установки виброопор и цоколя. Также для крепления цоколя предусмотрены сквозные отверстия диаметром 14 мм. Вырез в основании закрывается сплошными панелями.

Артикул

3000

Технические характеристики

Материал:

  • Каркас: листовая сталь, 1,5 мм.
  • Панели на дно: оцинкованная листовая сталь,1,0 мм

Покрытие: порошковая краска, RAL 7035, шагрень; возможно изменение цвета по желанию

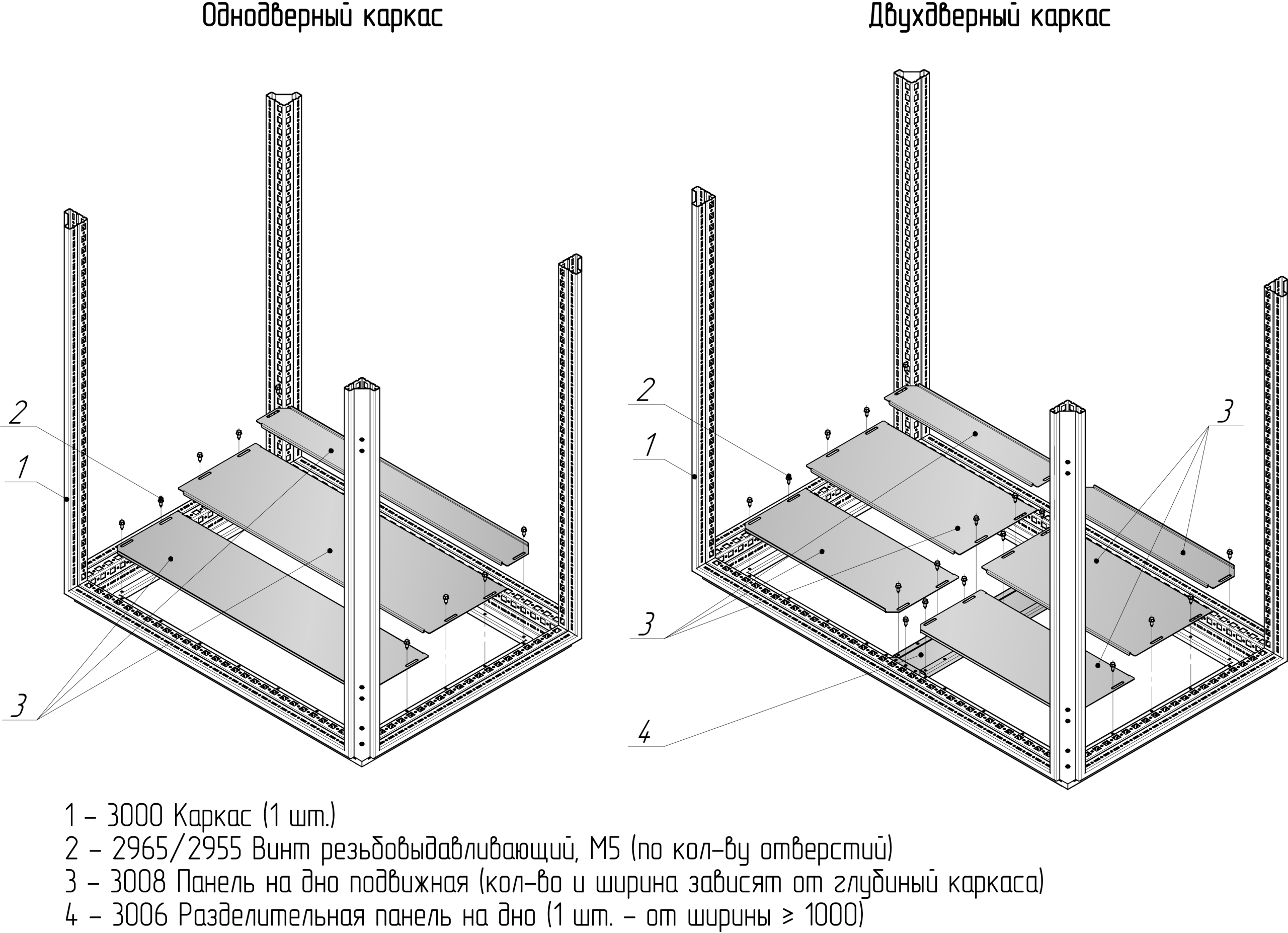

Комплектность: каркас сварной, комплект панелей на дно и крепеж

Примечание: возможно изготовление по индивидуальным размерам

Типовые размеры

Для скачивания 3D-модели в формате STP нажмите на артикул.

Высота,

мм

Ширина,

мм

 Артикул №
Глубина, мм
400

Масса,
кг

 500

Масса,
кг

 600

Масса,
кг

 800

Масса,
кг

 1000

Масса,
кг
1200 800 - - - 3000.120.80.80 29,1 3000.120.80.100 31,4
1000 - - - 3000.120.100.80 31,4 -
1400 600 3000.140.60.40 23,9 3000.140.60.50 25,1 3000.140.60.60 26,3 - -
800 3000.140.80.40 26,3 3000.140.80.50 27,5 3000.140.80.60 28,6 - -
1000 3000.140.100.40 28,7 3000.140.100.50 29,9 3000.140.100.60 31,0 - -
1200 3000.140.120.40 31,0 3000.140.120.50 32,2 3000.140.120.60 33,4 - -
1600 600 3000.160.60.40 25,8 3000.160.60.50 27,0 3000.160.60.60 28,2 - -
800 3000.160.80.40 28,2 3000.160.80.50 29,4 3000.160.80.60 30,5 - -
1000 3000.160.100.40 30,6 3000.160.100.50 31,8 3000.160.100.60 32,9 - -
1200 3000.160.120.40 32,9 3000.160.120.50 34,1 3000.160.120.60 35,3 - -
1800 400 3000.180.40.40 25,4 3000.180.40.50 26,6 3000.180.40.60 27,7 3000.180.40.80 30,1 3000.180.40.100 32,4
600 3000.180.60.40 27,7 3000.180.60.50 28,9 3000.180.60.60 30,1 3000.180.60.80 32,4 3000.180.60.100 34,8
800 3000.180.80.40 30,1 3000.180.80.50 31,3 3000.180.80.60 32,4 3000.180.80.80 34,8 3000.180.80.100 37,2
1000 3000.180.100.40 32,4 3000.180.100.50 33,6 3000.180.100.60 34,8 3000.180.100.80 37,2 3000.180.100.100 39,6
1200 3000.180.120.40 34,8 3000.180.120.50 36,0 3000.180.120.60 37,2 3000.180.120.80 39,6 3000.180.120.100 42,0
2000 400 3000.200.40.40 27,3 3000.200.40.50 28,5 3000.200.40.60 29,6 3000.200.40.80 32,0 3000.200.40.100 34,3
600 3000.200.60.40 29,6 3000.200.60.50 30,8 3000.200.60.60 32,0 3000.200.60.80 34,3 3000.200.60.100 36,7
800 3000.200.80.40 32,0 3000.200.80.50 33,2 3000.200.80.60 34,3 3000.200.80.80 36,7 3000.200.80.100 39,1
1000 3000.200.100.40 34,3 3000.200.100.50 35,5 3000.200.100.60 36,7 3000.200.100.80 39,1 3000.200.100.100 41,5
1200 3000.200.120.40 36,7 3000.200.120.50 37,9 3000.200.120.60 39,1 3000.200.120.80 41,5 3000.200.120.100 43,9
2200 400 3000.220.40.40 29,2 3000.220.40.50 30,4 3000.220.40.60 31,5 3000.220.40.80 33,9 3000.220.40.100 36,2
600 3000.220.60.40 31,5 3000.220.60.50 32,7 3000.220.60.60 33,9 3000.220.60.80 36,2 3000.220.60.100 38,6
800 3000.220.80.40 33,9 3000.220.80.50 35,1 3000.220.80.60 36,2 3000.220.80.80 38,6 3000.220.80.100 41,0
1000 3000.220.100.40 36,2 3000.220.100.50 37,4 3000.220.100.60 38,6 3000.220.100.80 41,0 3000.220.100.100 43,4
1200 3000.220.120.40 38,6 3000.220.120.50 39,8 3000.220.120.60 41,0 3000.220.120.80 43,4 3000.220.120.100 45,8
