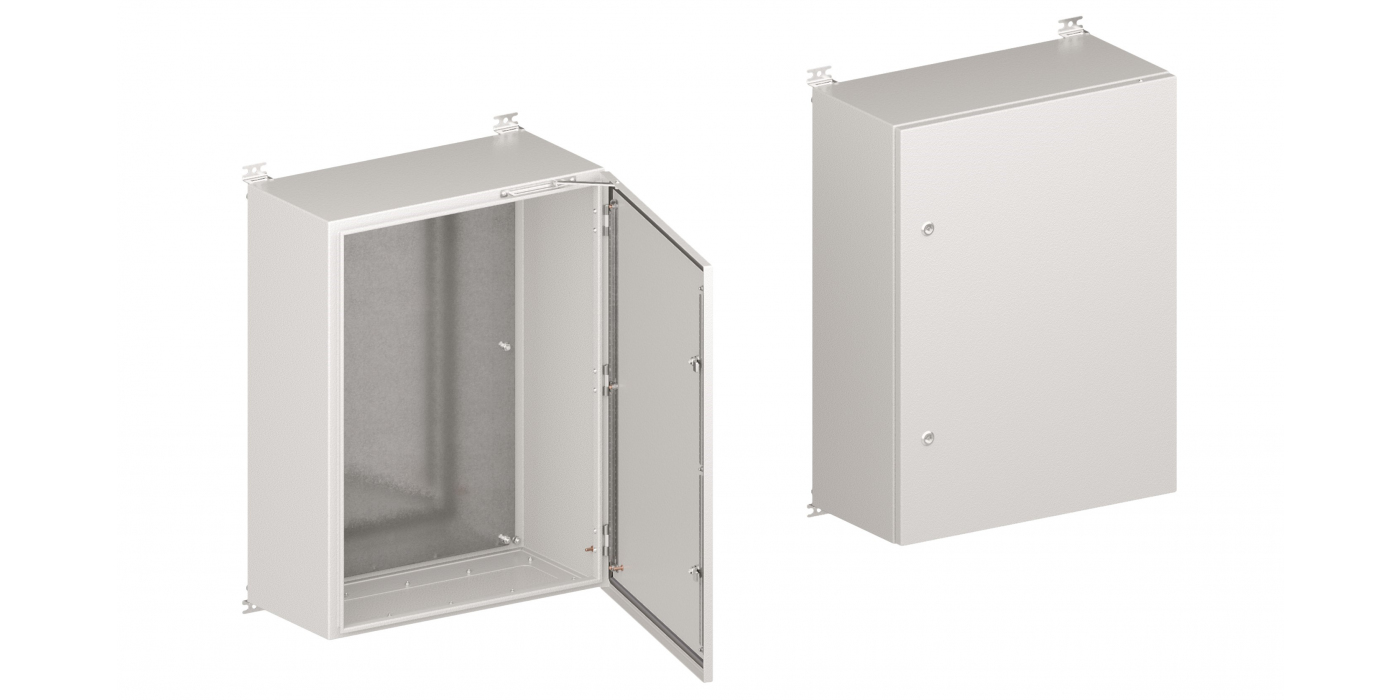

Щит с монтажной панелью ЩМП-1
Описание
Корпус выполнен на основе сварного каркаса. Он оснащен съемной монтажной панелью из оцинкованного листа толщиной 2 мм, что позволяет нарезать резьбу непосредственно в панели.
Качественная обработка поверхности щита ЩМП и нанесение порошкового эпоксидно-полиэфирного покрытия гарантируют стойкость к воздействию внешних факторов и защиту от преждевременной коррозии. Нанесение уплотнения осуществляется с использованием технологии GASKETING, которая основывается на нанесении уплотнения по заранее установленной траектории, образуя замкнутый контур.
Возможны любые изменения размеров, конструкции и цвета. Стоимость на индивидуальные проекты согласовывается отдельно. Возможно различное климатическое исполнение.
Важно: стандартное открытие дверей- правое.
Технические характеристики
Комплектность: цельносварной каркас, дверь с монтажными рейками, 1 замок/ 2 или 1 замок с трехточечной систамой запирания (в зависимости от высоты ЩМП), монтажная панель, люк (для исполнения с люком).
Материал:
- Каркас: листовая сталь, 1,5 мм.
- Дверь: листовая сталь, 1,5 мм.
- Рейки на дверь: оцинкованная листовая сталь, 1,5 мм.
- Монтажная панель: оцинкованная листовая сталь, 2 мм.
- Люк: листовая сталь, 1,5 мм.
Покрытие: каркаса, двери и люка: порошковая краска, RAL 7035, шагрень
Дополнительно: настенное крепление, монтажная перемычка на дверь, фиксатор (для исполнения с фиксатором)
Примечание: возможно изготовление по индивидуальным параметрам.
Типовые размеры
Для скачивания 3D-модели в формате STP нажмите на артикул в таблице (файлы временно недоступны).

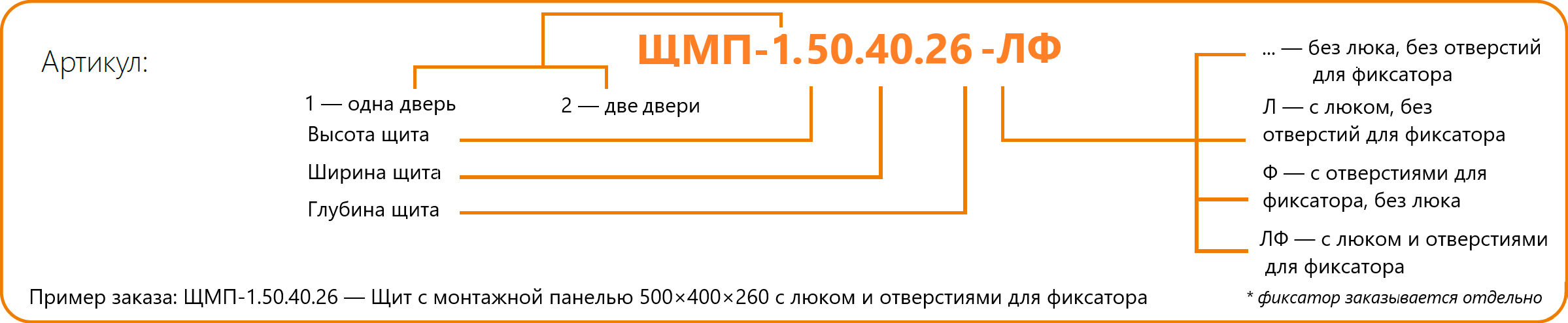

| Высота (В), мм | Ширина (Ш), мм | Глубина (Г), мм | ||||
|---|---|---|---|---|---|---|
| 155 | 210 | 260 | 300 | 400 | ||
| Одна дверь | Одна дверь | Одна дверь | Одна дверь | Одна дверь | ||
| 200 | 200 | ЩМП-1.20.20.15 ЩМП-1.20.20.15-Л ЩМП-1.20.20.15-Ф ЩМП-1.20.20.15-ЛФ |
- | - | - | - |
| 300 | 200 | ЩМП-1.30.20.15 ЩМП-1.30.20.15-Л ЩМП-1.30.20.15-Ф ЩМП-1.30.20.15-ЛФ |
- | - | - | - |
| 250 | ЩМП-1.30.25.15 ЩМП-1.30.25.15-Л ЩМП-1.30.25.15-Ф ЩМП-1.30.25.15-ЛФ |
ЩМП-1.30.25.21 ЩМП-1.30.25.21-Л ЩМП-1.30.25.21-Ф ЩМП-1.30.25.21-ЛФ |
- | - | - | |
| 300 | ЩМП-1.30.30.15 ЩМП-1.30.30.15-Л ЩМП-1.30.30.15-Ф ЩМП-1.30.30.15-ЛФ |
ЩМП-1.30.30.21 ЩМП-1.30.30.21-Л ЩМП-1.30.30.21-Ф ЩМП-1.30.30.21-ЛФ |
- | - | - | |
| 400 | 300 | ЩМП-1.40.30.15 ЩМП-1.40.30.15-Л ЩМП-1.40.30.15-Ф ЩМП-1.40.30.15-ЛФ |
ЩМП-1.40.30.21 ЩМП-1.40.30.21-Л ЩМП-1.40.30.21-Ф ЩМП-1.40.30.21-ЛФ |
- | - | - |
| 400 | ЩМП-1.40.40.15 ЩМП-1.40.40.15-Л ЩМП-1.40.40.15-Ф ЩМП-1.40.40.15-ЛФ |
ЩМП-1.40.40.21 ЩМП-1.40.40.21-Л ЩМП-1.40.40.21-Ф ЩМП-1.40.40.21-ЛФ |
- | - | - | |
| 500 | - | ЩМП-1.40.50.21 ЩМП-1.40.50.21-Л ЩМП-1.40.50.21-Ф ЩМП-1.40.50.21-ЛФ |
- | - | - | |
| 600 | - | ЩМП-1.40.60.21 ЩМП-1.40.60.21-Л ЩМП-1.40.60.21-Ф ЩМП-1.40.60.21-ЛФ |
- | - | - | |
| 500 | 300 | ЩМП-1.50.30.15 ЩМП-1.50.30.15-Л ЩМП-1.50.30.15-Ф ЩМП-1.50.30.15-ЛФ |
ЩМП-1.50.30.21 ЩМП-1.50.30.21-Л ЩМП-1.50.30.21-Ф ЩМП-1.50.30.21-ЛФ |
- | - | - |
| 400 | ЩМП-1.50.40.15 ЩМП-1.50.40.15-Л ЩМП-1.50.40.15-Ф ЩМП-1.50.40.15-ЛФ |
ЩМП-1.50.40.21 ЩМП-1.50.40.21-Л ЩМП-1.50.40.21-Ф ЩМП-1.50.40.21-ЛФ |
ЩМП-1.50.40.26 ЩМП-1.50.40.26-Л ЩМП-1.50.40.26-Ф ЩМП-1.50.40.26-ЛФ |
ЩМП-1.50.40.30 ЩМП-1.50.40.30-Л ЩМП-1.50.40.30-Ф ЩМП-1.50.40.30-ЛФ |
- | |
| 500 | ЩМП-1.50.50.15 ЩМП-1.50.50.15-Л ЩМП-1.50.50.15-Ф ЩМП-1.50.50.15-ЛФ |
ЩМП-1.50.50.21 ЩМП-1.50.50.21-Л ЩМП-1.50.50.21-Ф ЩМП-1.50.50.21-ЛФ |
ЩМП-1.50.50.26 ЩМП-1.50.50.26-Л ЩМП-1.50.50.26-Ф ЩМП-1.50.50.26-ЛФ |
ЩМП-1.50.50.30 ЩМП-1.50.50.30-Л ЩМП-1.50.50.30-Ф ЩМП-1.50.50.30-ЛФ |
- | |
| 600 | 400 | ЩМП-1.60.40.15 ЩМП-1.60.40.15-Л ЩМП-1.60.40.15-Ф ЩМП-1.60.40.15-ЛФ |
ЩМП-1.60.40.21 ЩМП-1.60.40.21-Л ЩМП-1.60.40.21-Ф ЩМП-1.60.40.21-ЛФ |
ЩМП-1.60.40.26 ЩМП-1.60.40.26-Л ЩМП-1.60.40.26-Ф ЩМП-1.60.40.26-ЛФ |
ЩМП-1.60.40.30 ЩМП-1.60.40.30-Л ЩМП-1.60.40.30-Ф ЩМП-1.60.40.30-ЛФ |
- |
| 500 | ЩМП-1.60.50.15 ЩМП-1.60.50.15-Л ЩМП-1.60.50.15-Ф ЩМП-1.60.50.15-ЛФ |
ЩМП-1.60.50.21 ЩМП-1.60.50.21-Л ЩМП-1.60.50.21-Ф ЩМП-1.60.50.21-ЛФ |
ЩМП-1.60.50.26 ЩМП-1.60.50.26-Л ЩМП-1.60.50.26-Ф ЩМП-1.60.50.26-ЛФ |
ЩМП-1.60.50.30 ЩМП-1.60.50.30-Л ЩМП-1.60.50.30-Ф ЩМП-1.60.50.30-ЛФ |
- | |
| 600 | ЩМП-1.60.60.15 ЩМП-1.60.60.15-Л ЩМП-1.60.60.15-Ф ЩМП-1.60.60.15-ЛФ |
ЩМП-1.60.60.21 ЩМП-1.60.60.21-Л ЩМП-1.60.60.21-Ф ЩМП-1.60.60.21-ЛФ |
ЩМП-1.60.60.26 ЩМП-1.60.60.26-Л ЩМП-1.60.60.26-Ф ЩМП-1.60.60.26-ЛФ |
ЩМП-1.60.60.30 ЩМП-1.60.60.30-Л ЩМП-1.60.60.30-Ф ЩМП-1.60.60.30-ЛФ |
ЩМП-1.60.60.40 ЩМП-1.60.60.40-Л ЩМП-1.60.60.40-Ф ЩМП-1.60.60.40-ЛФ |
|
| 700 | 500 | - | ЩМП-1.70.50.21 ЩМП-1.70.50.21-Л ЩМП-1.70.50.21-Ф ЩМП-1.70.50.21-ЛФ |
ЩМП-1.70.50.26 ЩМП-1.70.50.26-Л ЩМП-1.70.50.26-Ф ЩМП-1.70.50.26-ЛФ |
ЩМП-1.70.50.26 ЩМП-1.70.50.26-Л ЩМП-1.70.50.26-Ф ЩМП-1.70.50.26-ЛФ |
- |
| 800 | 600 | - | ЩМП-1.80.60.21 ЩМП-1.80.60.21-Л ЩМП-1.80.60.21-Ф ЩМП-1.80.60.21-ЛФ |
ЩМП-1.80.60.26 ЩМП-1.80.60.26-Л ЩМП-1.80.60.26-Ф ЩМП-1.80.60.26-ЛФ |
ЩМП-1.80.60.30 ЩМП-1.80.60.30-Л ЩМП-1.80.60.30-Ф ЩМП-1.80.60.30-ЛФ |
ЩМП-1.80.60.40 ЩМП-1.80.60.40-Л ЩМП-1.80.60.40-Ф ЩМП-1.80.60.40-ЛФ |
| 800 | - | ЩМП-1.80.80.21 ЩМП-1.80.80.21-Л ЩМП-1.80.80.21-Ф ЩМП-1.80.80.21-ЛФ |
ЩМП-1.80.80.26 ЩМП-1.80.80.26-Л ЩМП-1.80.80.26-Ф ЩМП-1.80.80.26-ЛФ |
ЩМП-1.80.80.30 ЩМП-1.80.80.30-Л ЩМП-1.80.80.30-Ф ЩМП-1.80.80.30-ЛФ |
ЩМП-1.80.80.40 ЩМП-1.80.80.40-Л ЩМП-1.80.80.40-Ф ЩМП-1.80.80.40-ЛФ |
|
| 1000 | 600 | - | - | ЩМП-1.100.60.26 ЩМП-1.100.60.26-Л ЩМП-1.100.60.26-Ф ЩМП-1.100.60.26-ЛФ |
ЩМП-1.100.60.30 ЩМП-1.100.60.30-Л ЩМП-1.100.60.30-Ф ЩМП-1.100.60.30-ЛФ |
ЩМП-1.100.60.40 ЩМП-1.100.60.40-Л ЩМП-1.100.60.40-Ф ЩМП-1.100.60.40-ЛФ |
| 800 | - | - | ЩМП-1.100.80.26 ЩМП-1.100.80.26-Л ЩМП-1.100.80.26-Ф ЩМП-1.100.80.26-ЛФ |
ЩМП-1.100.80.30 ЩМП-1.100.80.30-Л ЩМП-1.100.80.30-Ф ЩМП-1.100.80.30-ЛФ |
ЩМП-1.100.80.40 ЩМП-1.100.80.40-Л ЩМП-1.100.80.40-Ф ЩМП-1.100.80.40-ЛФ |
|
| 1200 | 600 | - | - | ЩМП-1.120.60.26 ЩМП-1.120.60.26-Л ЩМП-1.120.60.26-Ф ЩМП-1.120.60.26-ЛФ |
ЩМП-1.120.60.30 ЩМП-1.120.60.30-Л ЩМП-1.120.60.30-Ф ЩМП-1.120.60.30-ЛФ |
ЩМП-1.120.60.40 ЩМП-1.120.60.40-Л ЩМП-1.120.60.40-Ф ЩМП-1.120.60.40-ЛФ |
| 800 | - | - | ЩМП-1.120.80.26 ЩМП-1.120.80.26-Л ЩМП-1.120.80.26-Ф ЩМП-1.120.80.26-ЛФ |
ЩМП-1.120.80.30 ЩМП-1.120.80.30-Л ЩМП-1.120.80.30-Ф ЩМП-1.120.80.30-ЛФ |
ЩМП-1.120.80.40 ЩМП-1.120.80.40-Л ЩМП-1.120.80.40-Ф ЩМП-1.120.80.40-ЛФ |
|
Вырез в дне
| Ширина (Ш, мм) | 200 | 250 | 300 | 400 | 500 | 600 | 800 |
|---|---|---|---|---|---|---|---|
| А | 110 | 110 | 223 | 303 | 303 | 500 | 500 |
| Глубина (Г, мм) | 155 | 210 | 260 | 300 | 400 |
|---|---|---|---|---|---|
| В | 63 | 113 | 113 | 113 | 113 |
| С | 37 | 37 | 37 | 91 | 91 |
