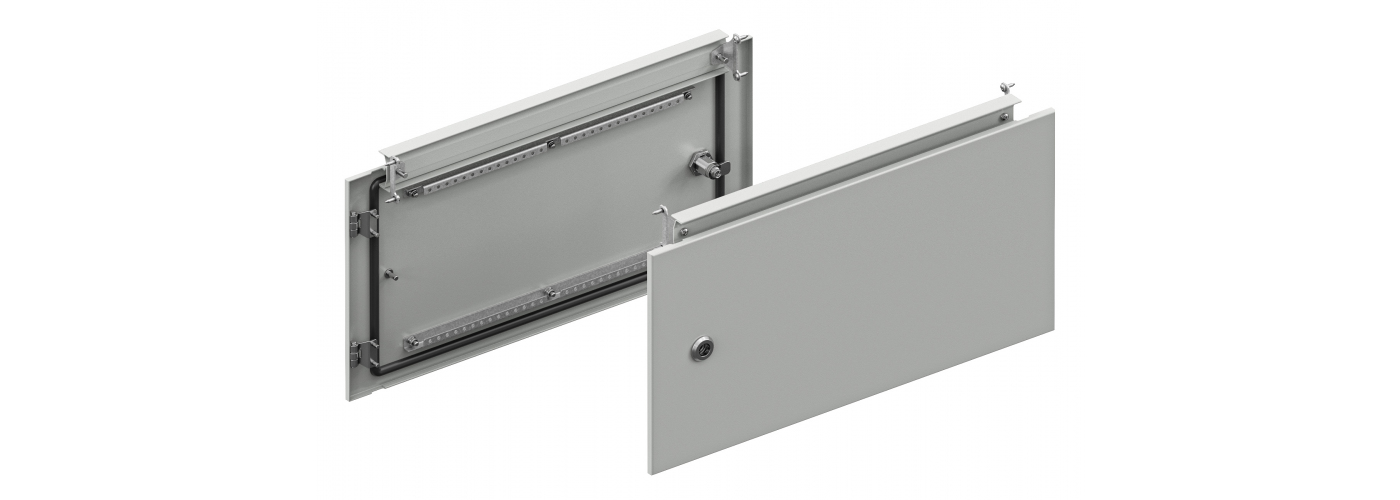

Дверь секционная

Для закрытия функционального блока

Описание

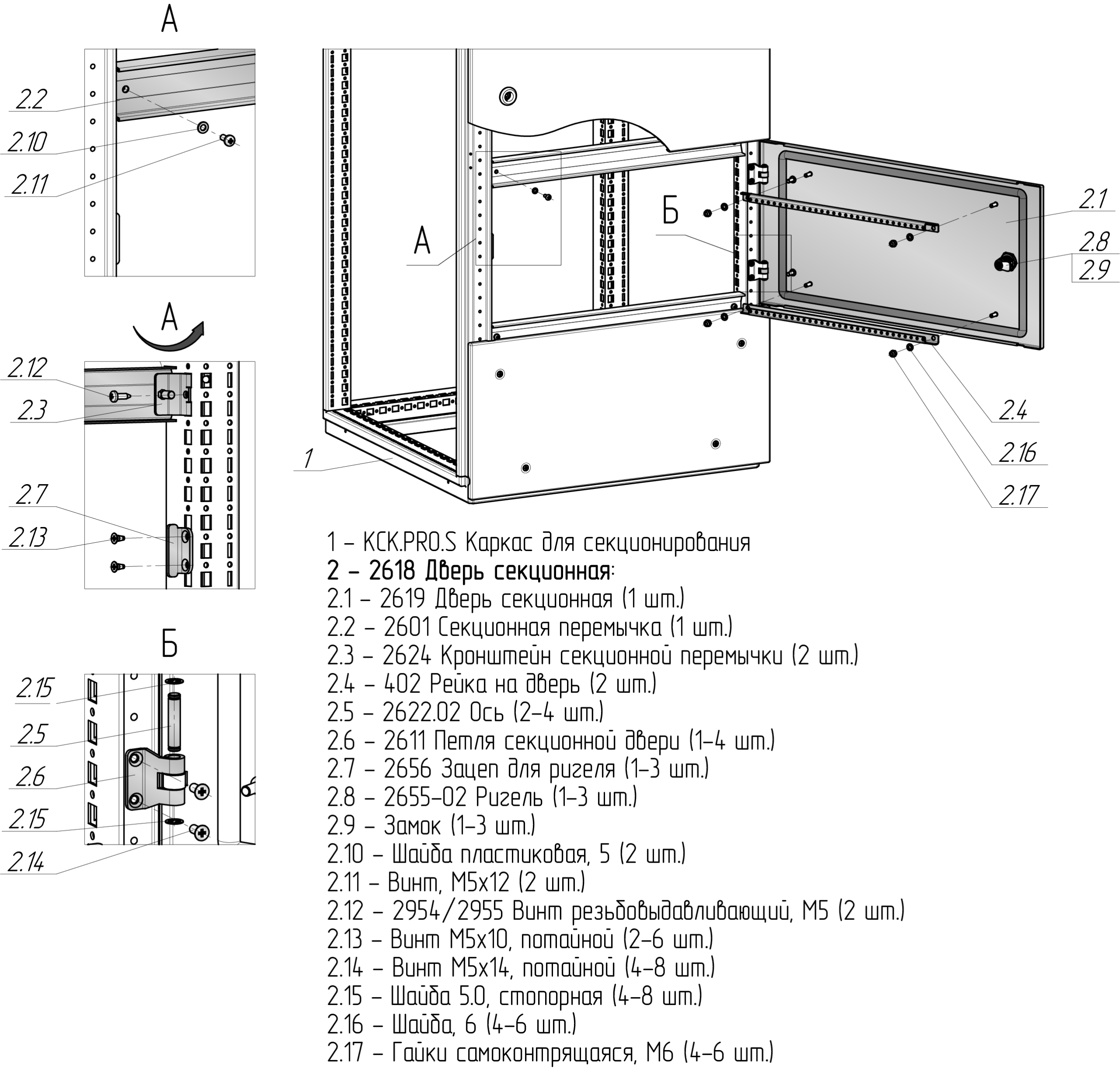

Крепится на стойки каркаса или на передний вертикальный профиль комплекта вертикальных разделителей. Возможна как левая, так и правая установка. Сверху и снизу корпуса, при использовании секционных дверей данного типа, необходимо установить заглушки. В комплект входит секционная перемычка и рейки для установки дополнительного оборудования и прокладки кабель-каналов. Дверь оснащена поворотным замком под ключ с двойной бородкой 5мм (возможна замена).

Технические характеристики

Материал

  • дверь и перемычка – листовая сталь, 1,5 мм
  • рейка – оцинкованная листовая сталь, 1,5 мм.

Комплектность: дверь, набор кронштейнов для установки, замок, перемычка, 2 рейки (для секций высотой от 200 мм., включительно) и крепёж

Покрытие: порошковая краска, RAL 7035, шагрень

Важно: для обеспечения степени защиты IP-54, необходимо использование уплотнителя секционной перемычки

Типовые размеры

Для скачивания 3D-модели в формате STP нажмите на артикул в таблице.

Для секции высотой, мм Артикул №
Для секции шириной, мм
400 Масса, кг 600 Масса, кг 800 Масса, кг
150 2618.15.40 1,4 2618.15.60 2,1 2618.15.80 2,6
200 2618.20.40 1,7 2618.20.60 2,4 2618.20.80 3,3
300 2618.30.40 2,1 2618.30.60 3,2 2618.30.80 4,8
400 2618.40.40 2,6 2618.40.60 3,9 2618.40.80 6,2
600 2618.60.40 3,7 2618.60.60 5,4 2618.60.80 9,1
1200 2618.120.40 6,8 2618.120.60 9,9 2618.120.80 13,0
1400 2618.140.40 8,3 2618.140.60 11,4 2618.140.80 14,5
1500 2618.150.40 9,1 2618.150.60 12,2 2618.150.80 15,3
1600 2618.160.40 9,8 2618.160.60 12,9 2618.160.80 16,0
1800 2618.180.40 11,2 2618.180.60 14,3 2618.180.80 17,4
2000 2618.200.40 12,6 2618.200.60 15,7 2618.200.80 18,8
