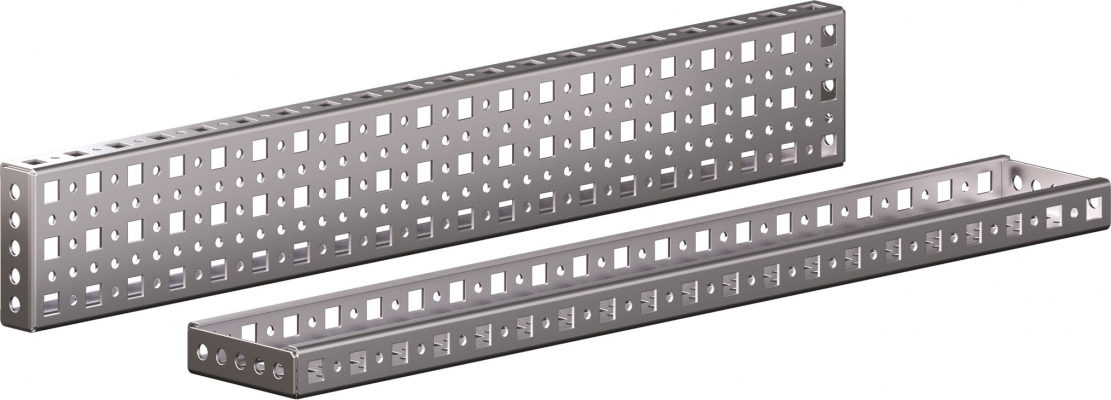

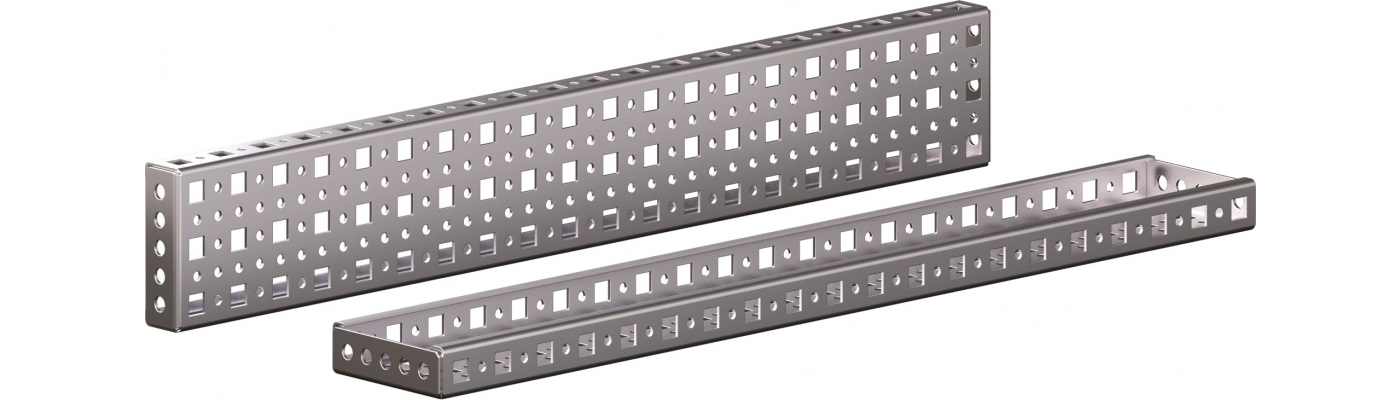

Монтажный / Поперечный швеллер 23x73

Для создания монтажных уровней и установки оборудования

Описание

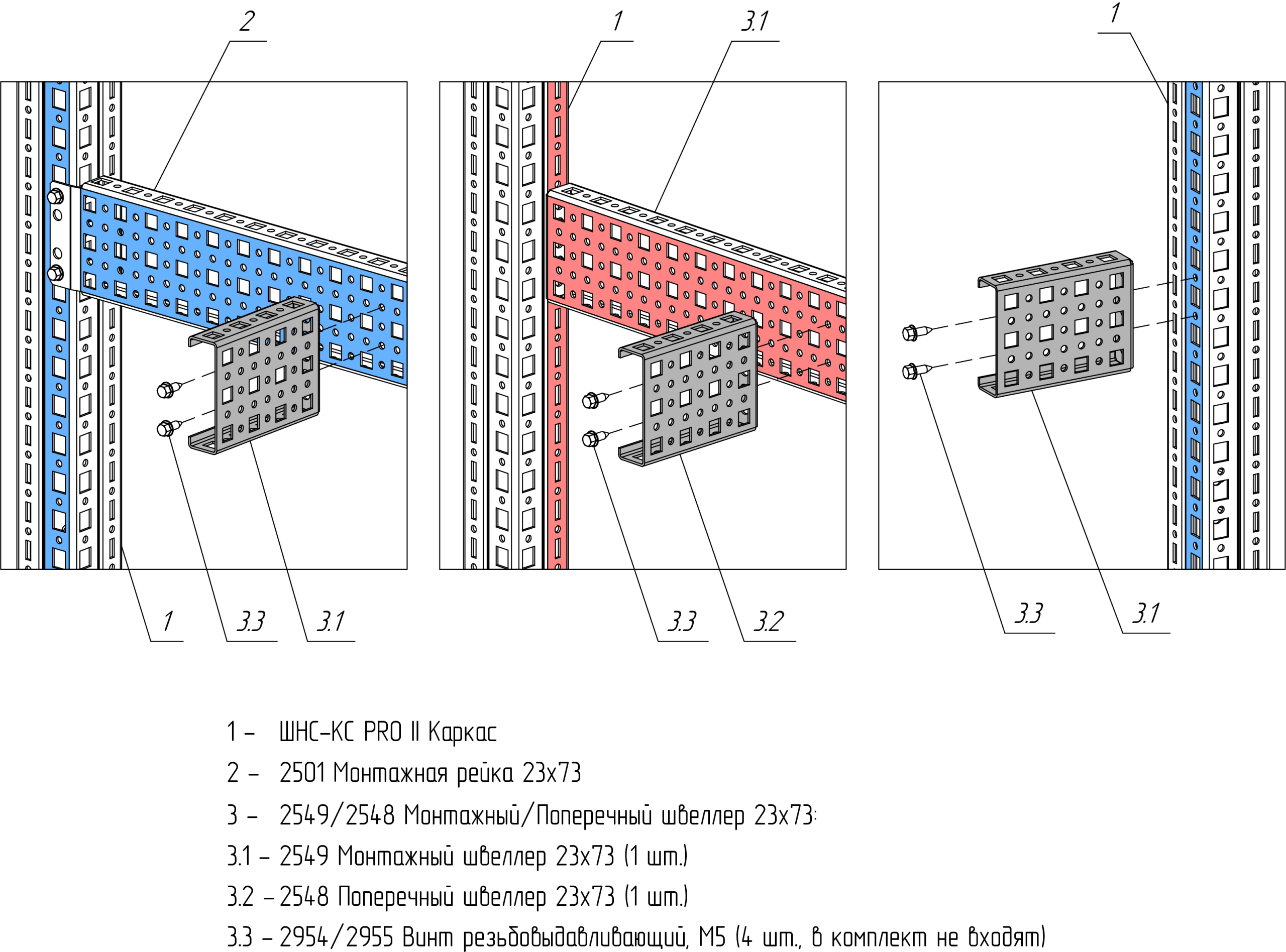

Монтажный швеллер крепится на каркас в существующую перфорацию внутреннего или внешнего монтажных уровней, или между навесными элементами, установленными на внутреннем монтажном уровне.

Поперечный швеллер крепится между навесными элементами, установленными на внешнем монтажном уровне.

Технические характеристики

Материал: оцинкованная листовая сталь, 1,5 мм

Комплектность: швеллер – 1 шт.

Дополнительно: Винты резьбовыдавливающие по DIN7500 D/Винты резьбовыдавливающие по DIN7500 C

Типовые размеры

Для скачивания 3D-модели в формате STP нажмите на артикул в таблице.

Монтажный швеллер
Для шкафа шириной/глубиной, мм Арт. № Длина, мм Масса, кг
400 2549.40 301 0,37
500 2549.50 401 0,49
600 2549.60 501 0,60
800 2549.80 701 0,84
1000 2549.100 901 1,07
1200 2549.120 1101 1,31
1400 2549.140 1301 1,54
1600 2549.160 1501 1,77
1800 2549.180 1701 2
2000 2549.200 1901 2,23
2200 2549.220 2101 2,46
Поперечный швеллер
Для шкафа шириной/глубиной, мм Арт. № Длина (L), мм Масса, кг
400 2548.40 351 0,44
500 2548.50 451 0,56
600 2548.60 551 0,67
800 2548.80 751 0,91
1000 2548.100 951 1,14
1200 2548.120 1151 1,38
