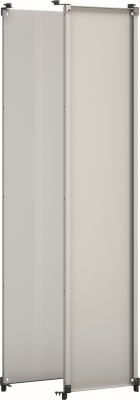

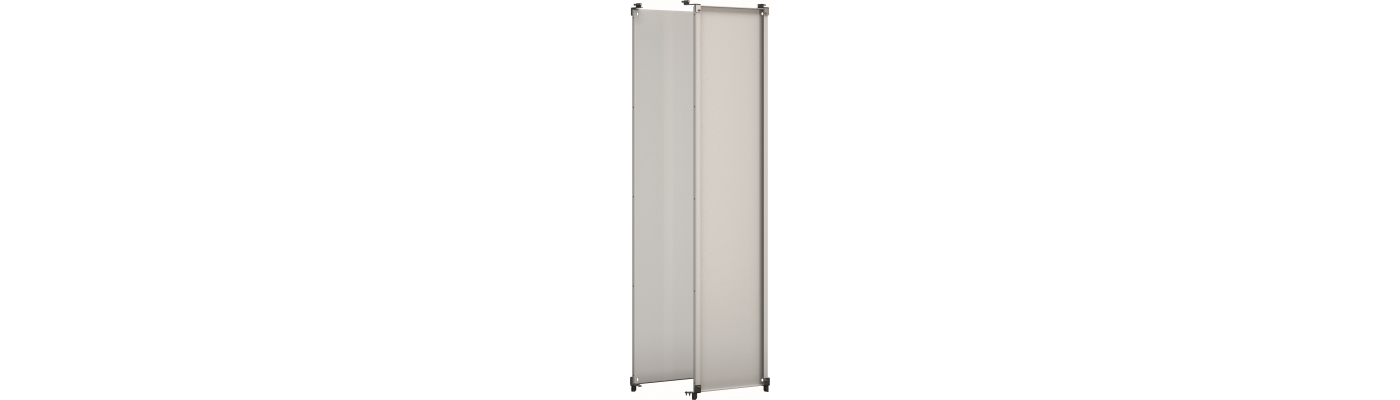

Панель монтажная
Для монтажа во всю высоту внутри распределительного шкафа
Описание

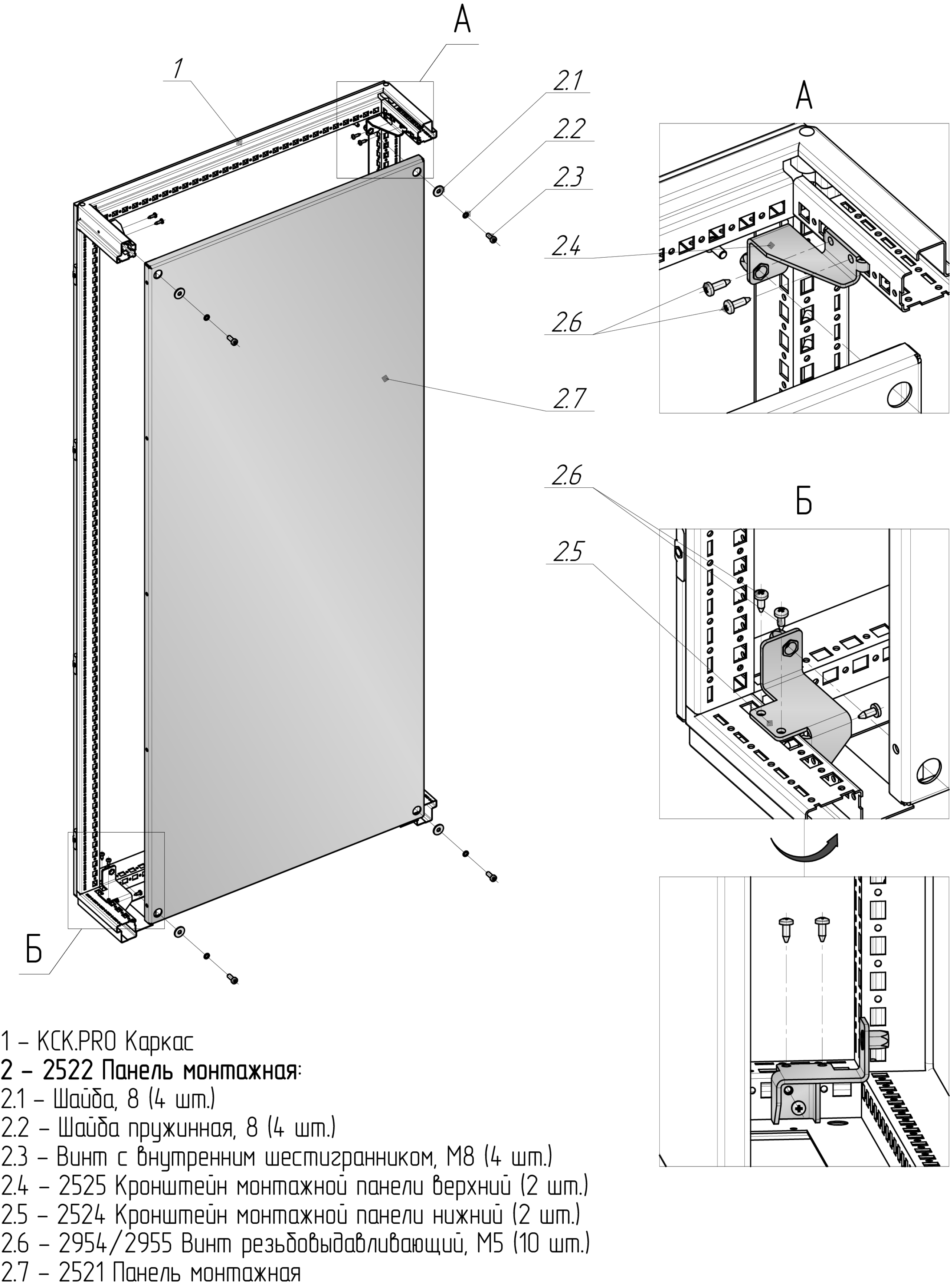

Крепится через кронштейны винтами М6 с внутренним шестигранником с шагом 25 мм по глубине шкафа.
Технические характеристики
Материал: оцинкованная листовая сталь, 2 мм или 3 мм (см. таблицу)
Комплектность: панель, 2 верхних и 2 нижних кронштейна и крепёж
Дополнительно: Фиксатор монтажной панели
Типовые размеры
Для скачивания 3D-модели в формате STP нажмите на артикул в таблице.
| Для шкафа шириной (Ш), мм | Толщина стали, мм | Артикул № | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Для шкафа высотой (В), мм | |||||||||||||
| 1200 | Масса, кг | 1400 | Масса, кг | 1600 | Масса, кг | 1800 | Масса, кг | 2000 | Масса, кг | 2200 | Масса, кг | ||
| 400 | 2 | - | - | - | 2522.180.40 | 10,5 | 2522.200.40 | 11,7 | 2522.220.40 | 12,9 | |||
| 600 | 2 | - | 2522.140.60 | 12,3 | 2522.160.60 | 14,1 | 2522.180.60 | 15,9 | 2522.200.60 | 17,7 | 2522.220.60 | 19,5 | |
| 800 | 2 | 2522.120.80 | 14,0 | 2522.140.80 | 16,4 | 2522.160.80 | 18,9 | 2522.180.80 | 21,3 | 2522.200.80 | 23,7 | 2522.220.80 | 26,1 |
| 1000 | 3 | 2522.120.100 | 25,3 | - | - | 2522.180.100 | 38,9 | 2522.200.100 | 43,5 | 2522.220.100 | 48,0 | ||
| 1200 | 3 | - | 2522.140.120 | 36,1 | 2522.160.120 | 41,6 | 2522.180.120 | 47,0 | 2522.200.120 | 52,5 | 2522.220.120 | 58,0 | |
