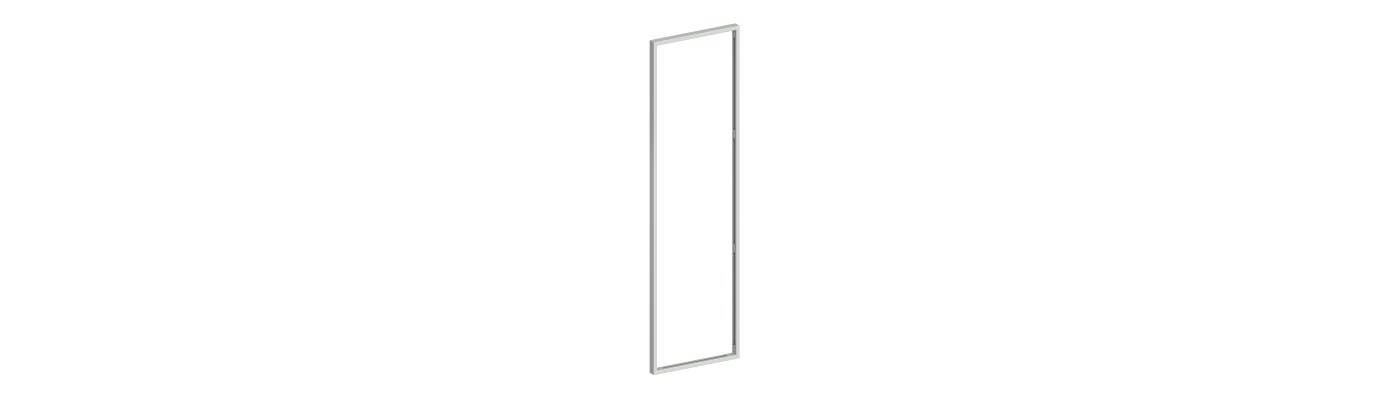

Рама углового соединения
Для углового соединения линейных сборок
Артикул
3941
Технические характеристики
Материал: листовая сталь, 1,5 мм
Покрытие: порошковая краска, RAL 7035, шагрень
Комплектность: рама- 1 шт.
Дополнительно: для монтажа рамы между двумя шкафами требуются два Внутренних соединительных комплекта 2700
Важно: для углового соединения линейных сборок требуются две Рамы углового соединения — по одной в каждом направлении от углового шкафа
Типовые размеры
Для скачивания 3D-модели в формате STP нажмите на артикул.
| Для шкафа глубиной, мм | Артикул № | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Для шкафа высотой, мм | ||||||||||||
| 1200 | Масса, кг | 1400 | Масса, кг | 1600 | Масса, кг | 1800 | Масса, кг | 2000 | Масса, кг | 2200 | Масса, кг | |
| 400 | - | 3941.140.40 | 4,43 | 3941.160.40 | 4,95 | 3941.180.40 | 5,45 | 3941.200.40 | 5,97 | 3941.220.40 | 6,48 | |
| 500 | - | 3941.140.50 | 4,68 | 3941.160.50 | 5,20 | 3941.180.50 | 5,71 | 3941.200.50 | 6,22 | 3941.220.50 | 6,74 | |
| 600 | - | 3941.140.60 | 4,94 | 3941.160.60 | 5,45 | 3941.180.60 | 5,97 | 3941.200.60 | 6,48 | 3941.220.60 | 7,00 | |
| 800 | 3941.120.80 | 4,94 | - | - | 3941.180.80 | 6,48 | 3941.200.80 | 7,00 | 3941.220.80 | 7,51 | ||
| 1000 | 3941.120.100 | 5,45 | - | - | 3941.180.100 | 7,00 | 3941.200.100 | 7,51 | 3941.220.100 | 8,02 | ||
