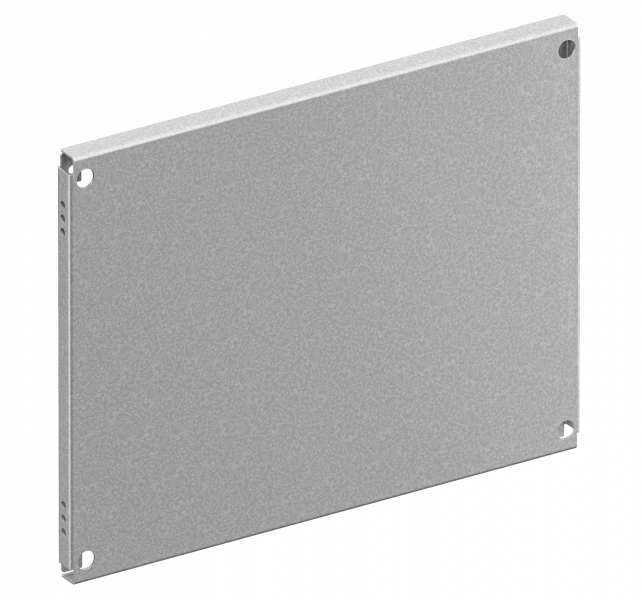

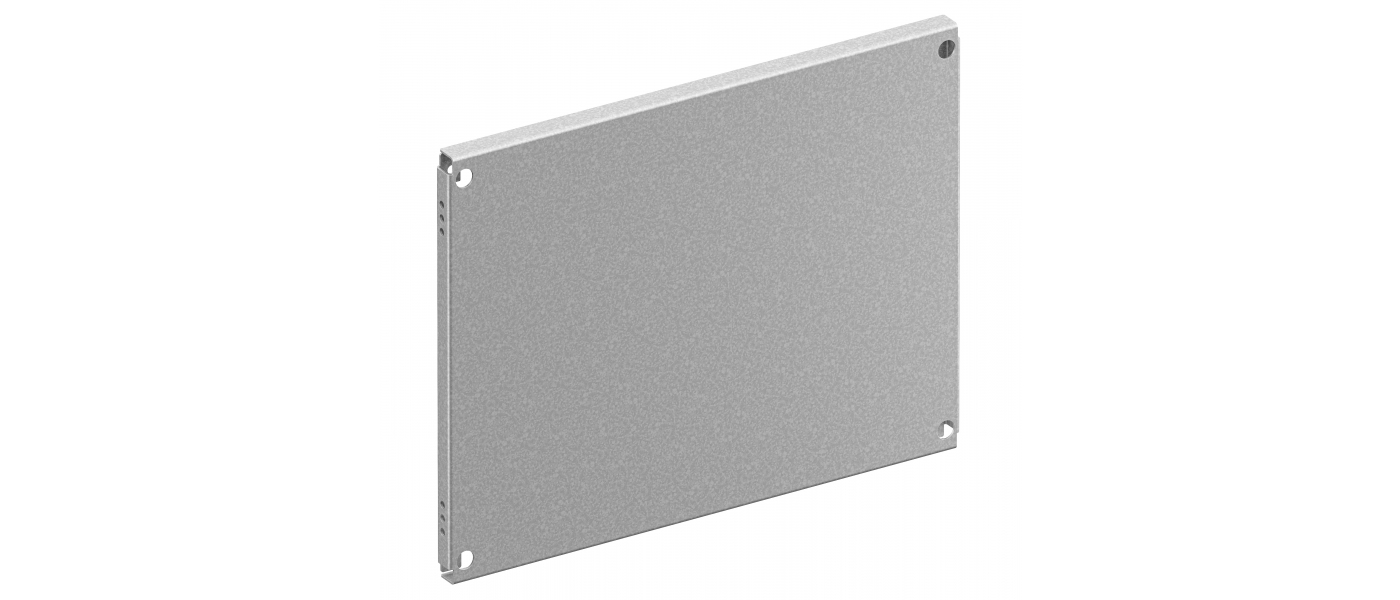

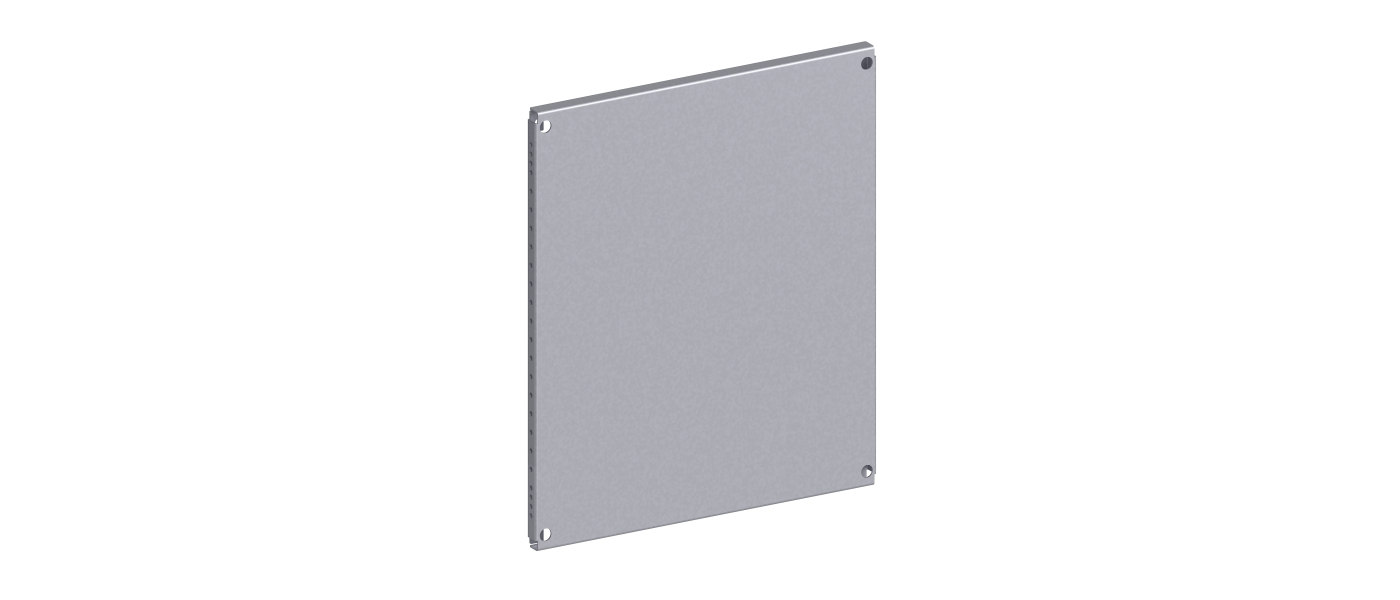

Секционная монтажная панель
Для монтажа универсального внутреннего оборудования и создания дополнительных монтажных уровней
Описание
Для универсального монтажа, используя перфорацию стоек каркаса по высоте с шагом 25 мм. Используя кронштейны монтажной панели, можно устанавливать панель в трех плоскостях с шагом 12,5 мм.
Технические характеристики
Материал: оцинкованная листовая сталь, 2 мм
Комплектность: панель – 1 шт.
Дополнительно: Винты резьбовыдавливающие по DIN7500 D/Винты резьбовыдавливающие по DIN7500 C

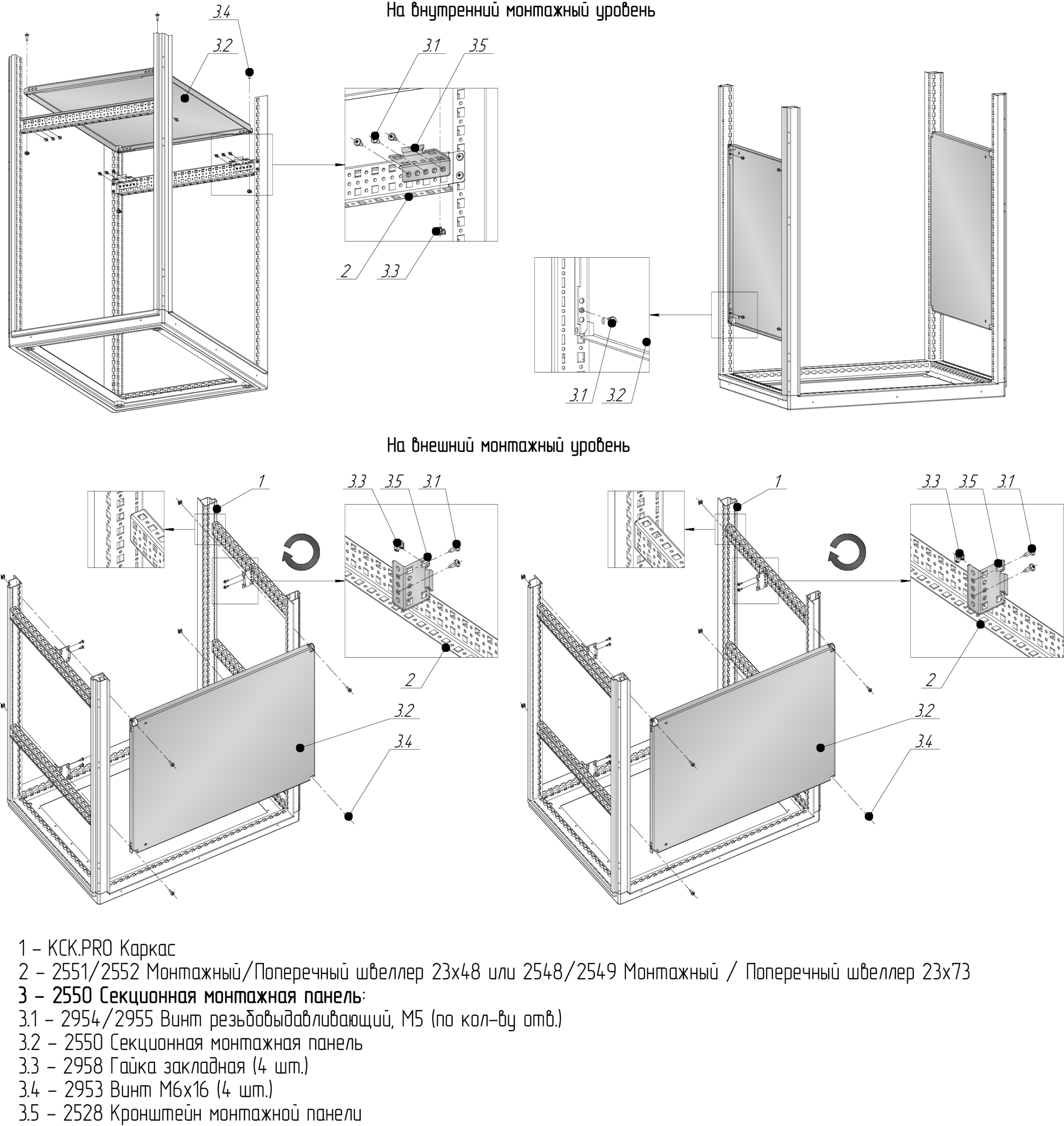

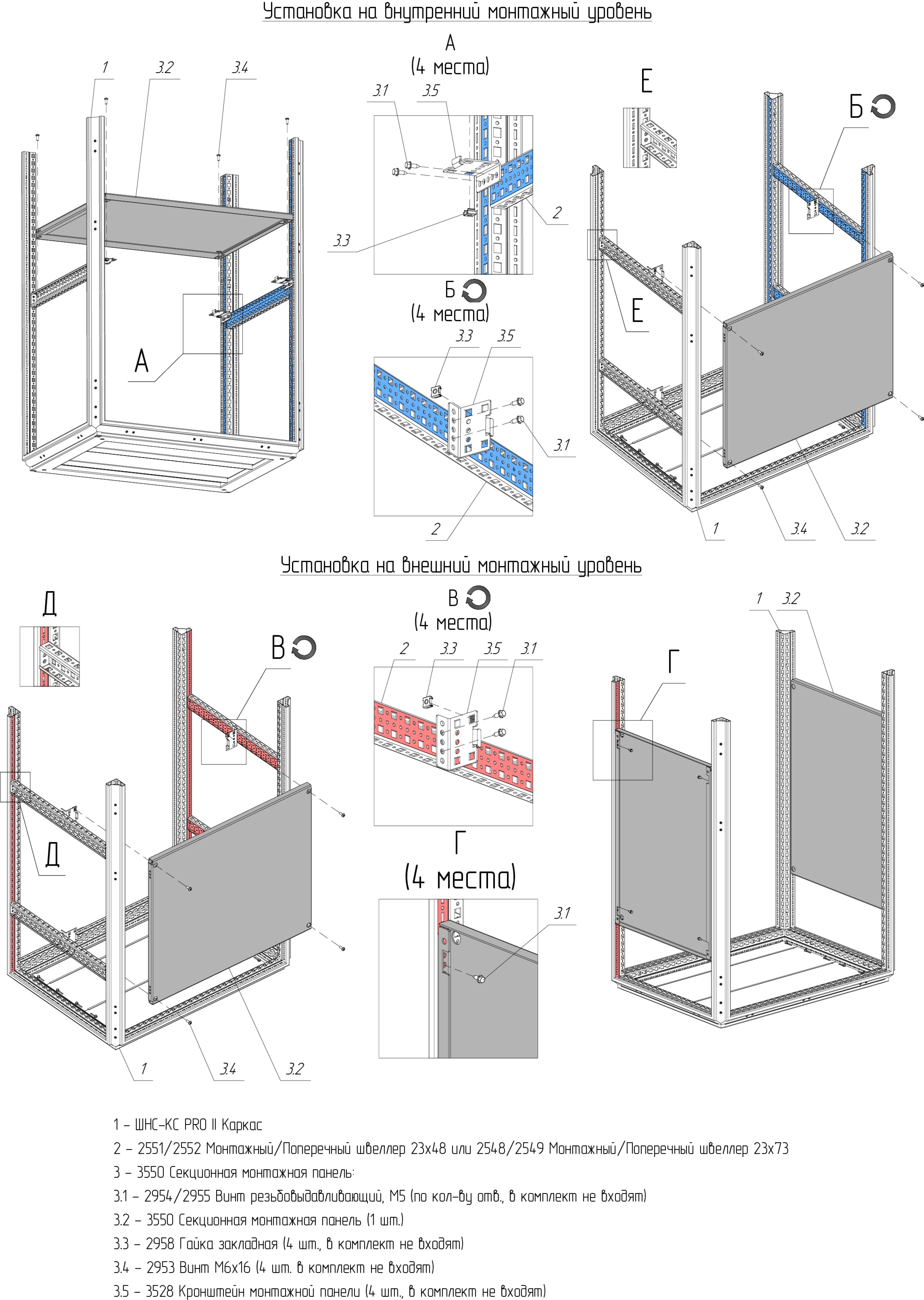

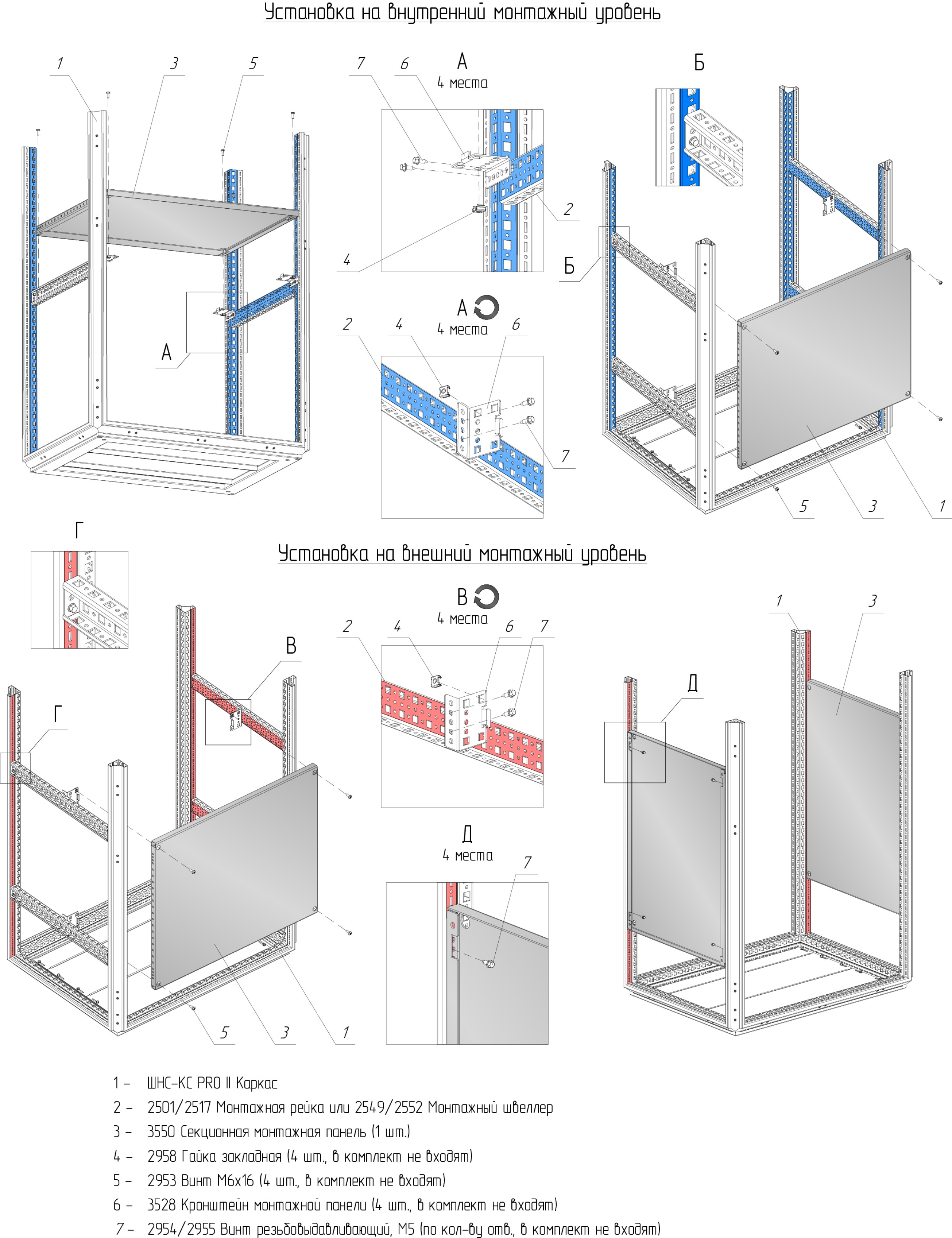

закладные гайки 2958 и винты 2953.М6х16 - для крепления через Кронштейн монтажной панели

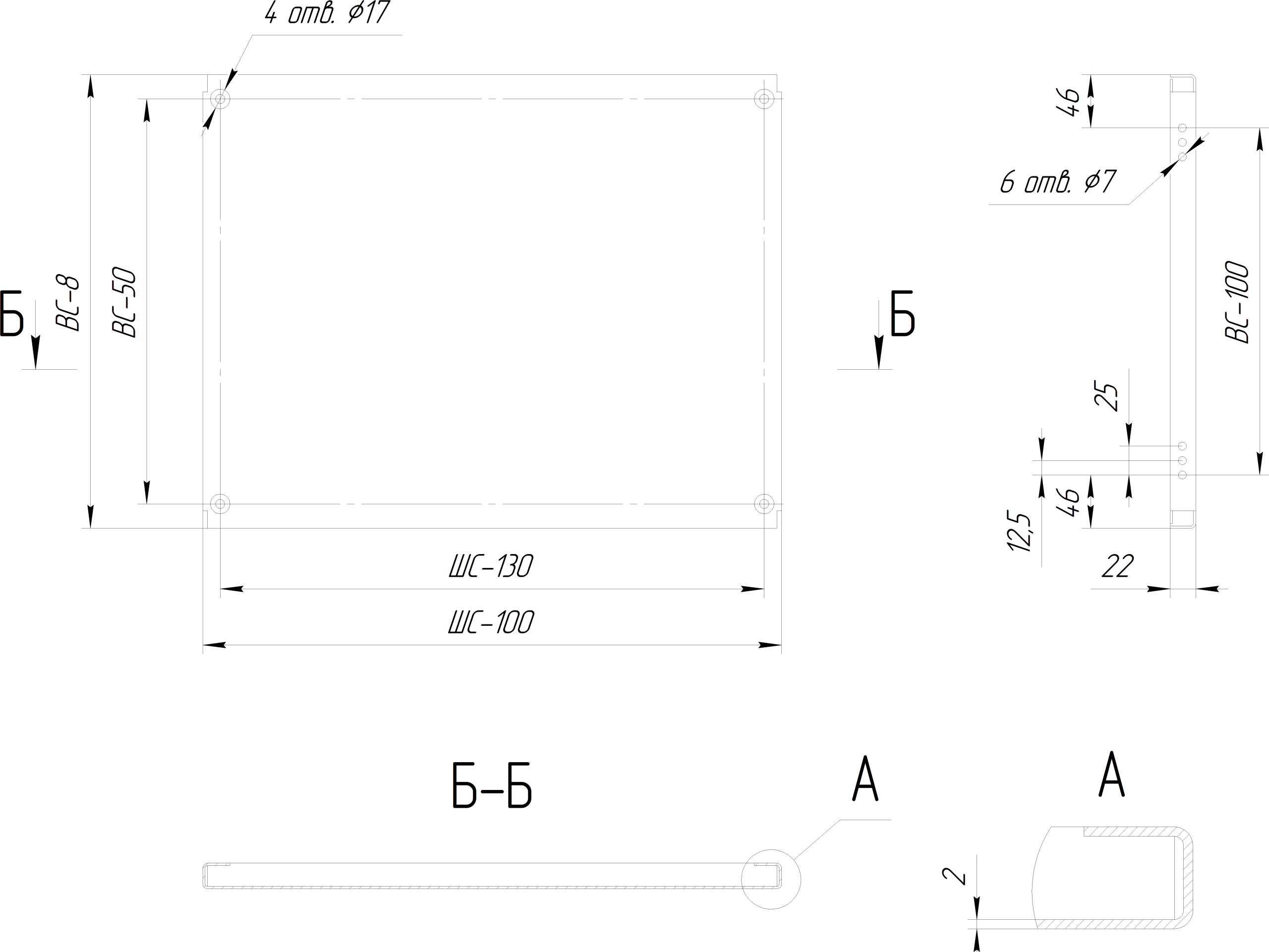

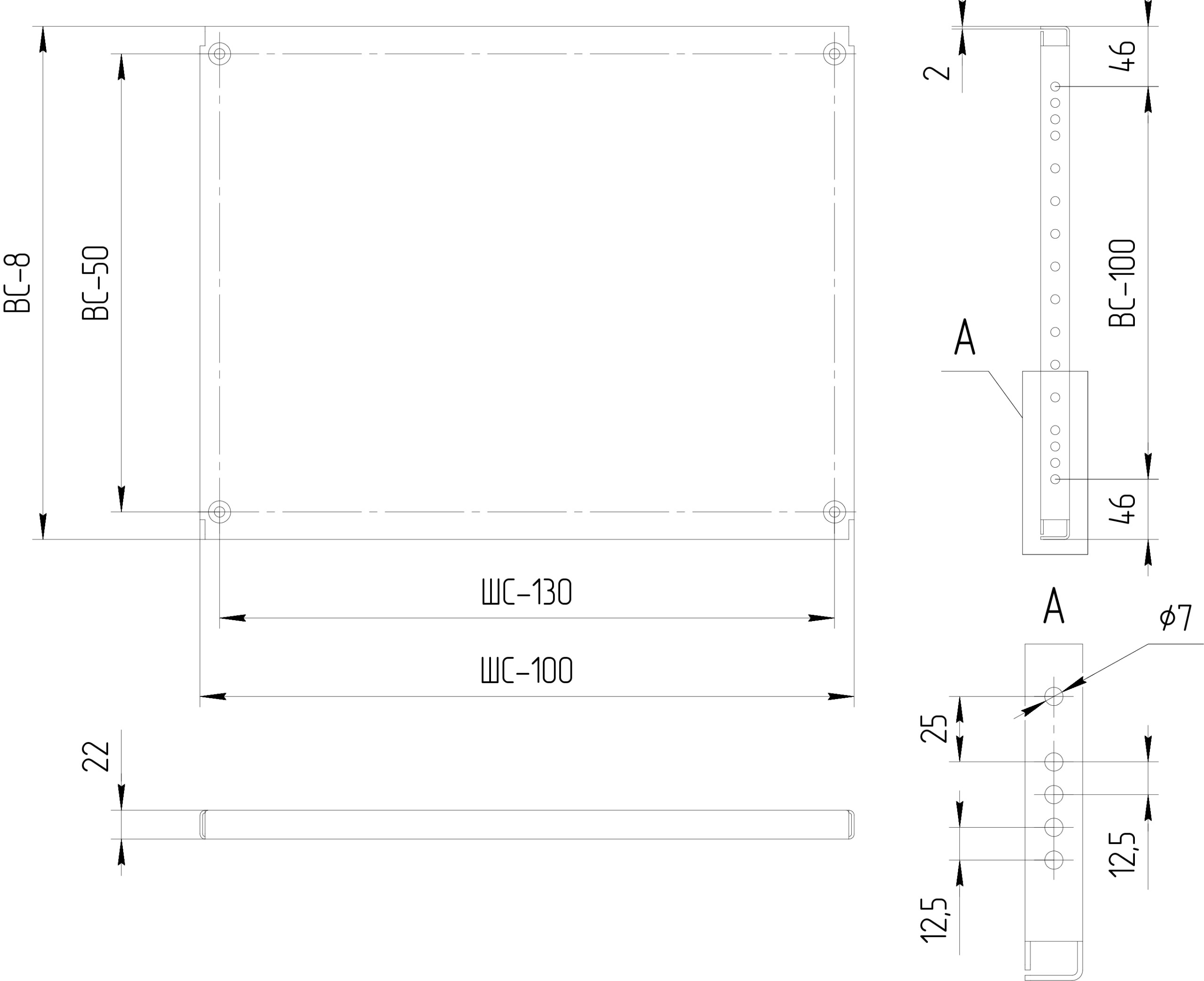

Типовые размеры
Для скачивания 3D-модели в формате STP нажмите на артикул в таблице.
| Для секции высотой (ВС), мм | Артикул № | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Для шкафа/секции шириной (ШС), мм | ||||||||||
| 400 | Масса, кг | 600 | Масса, кг | 800 | Масса, кг | 1000 | Масса кг | 1200 | Масса, кг | |
| 150 | 2550.15.40 | 1,34 | 2550.15.60 | 1,99 | 2550.15.80 | 2,64 | 2550.15.100 | 3,31 | 2550.15.120 | 3,98 |
| 200 | 2550.20.40 | 1,62 | 2550.20.60 | 2,43 | 2550.20.80 | 3,24 | 2550.20.100 | 4,06 | 2550.20.120 | 4,86 |
| 300 | 2550.30.40 | 2,19 | 2550.30.60 | 3,31 | 2550.30.80 | 4,43 | 2550.30.100 | 5,57 | 2550.30.120 | 6,62 |
| 400 | 2550.40.40 | 2,75 | 2550.40.60 | 4,19 | 2550.40.80 | 5,62 | 2550.40.100 | 7,07 | 2550.40.120 | 8,38 |
| 600 | 2550.60.40 | 3,88 | 2550.60.60 | 5,94 | 2550.60.80 | 8,00 | 2550.60.100 | 10,08 | 2550.60.120 | 11,88 |
