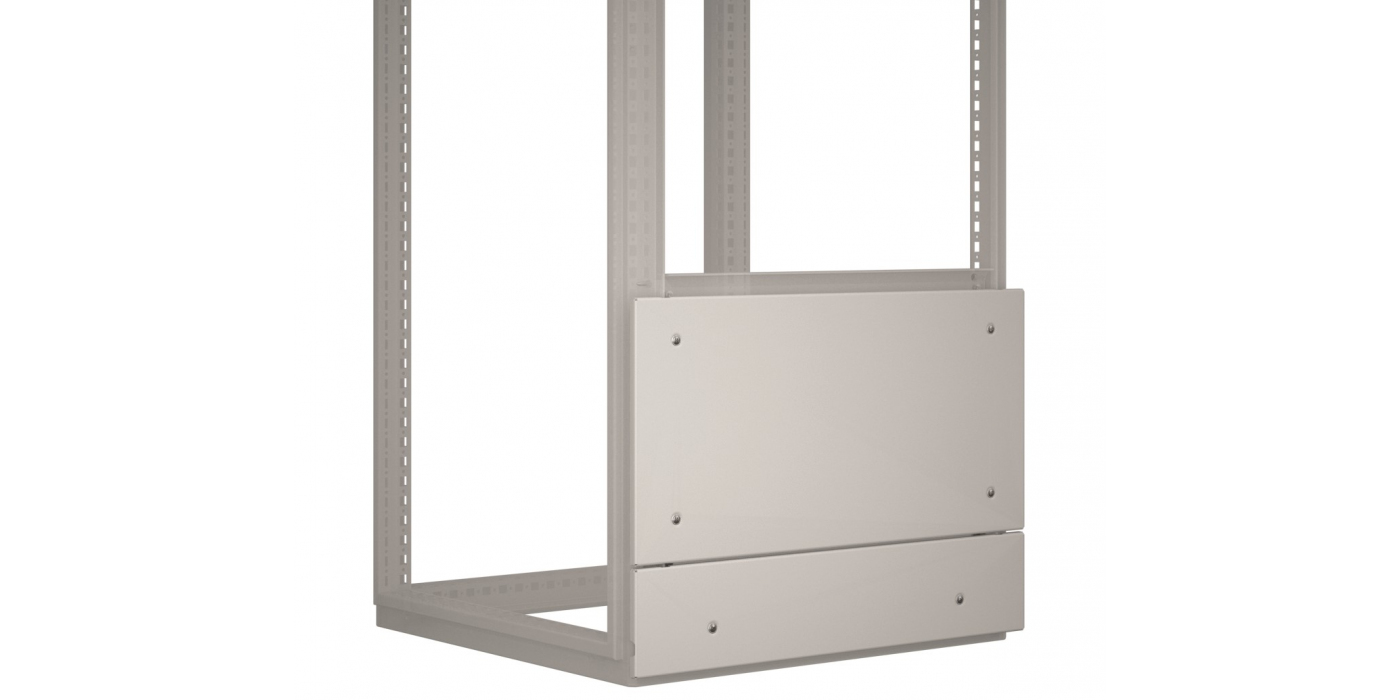

Секционная панель на винтах
Для установки по высоте и ширине секции
Описание
Для закрытия секций с лицевой стороны. Крепление на винтах. В комплект панелей входит секционная перемычка. Сверху и снизу корпуса, при использовании секционных панелей данного типа, необходимо установить заглушки. Панели от 1800 до 2200мм встраиваются во всю высоту.
Технические характеристики
Материал: листовая сталь, 1,5 мм
Покрытие: порошковая краска, RAL 7035, шагрень
Степень защищенности: IP-56
Комплектность:
- панель до 600мм: панель, набор кронштейнов для установки, перемычка и крепёж
- панель от 1800мм: панель, набор кронштейнов для установки и крепёж
Важно: для обеспечения степени защиты IP-54 в конструктиве с перемычкой, необходимо использование уплотнителя секционной перемычки
Типовые размеры
Для скачивания 3D-модели в формате STP нажмите на артикул в таблице.
| Для секции высотой (ВС), мм | Артикул панели для закрытия секции | |||||||
|---|---|---|---|---|---|---|---|---|
| Для секции шириной (ШС), мм | ||||||||
| 200 | Масса, кг | 400 | Масса, кг | 600 | Масса, кг | 800 | Масса, кг | |
| 100 | - | 2630.10.40 | 1,0 | 2630.10.60 | 1,6 | 2630.10.80 | 2,2 | |
| 150 | - | 2630.15.40 | 1,3 | 2630.15.60 | 2,1 | 2630.15.80 | 2,8 | |
| 200 | - | 2630.20.40 | 1,5 | 2630.20.60 | 2,4 | 2630.20.80 | 3,2 | |
| 300 | - | 2630.30.40 | 2,0 | 2630.30.60 | 3,1 | 2630.30.80 | 4,2 | |
| 400 | - | 2630.40.40 | 2,4 | 2630.40.60 | 3,8 | 2630.40.80 | 5,1 | |
| 600 | - | 2630.60.40 | 3,3 | 2630.60.60 | 5,2 | 2630.60.80 | 7,0 | |
| Для шкафа высотой (В), мм | Артикул панели во всю высоту шкафа | |||||||
| Для секции шириной (ШС), мм | ||||||||
| 200 | Масса, кг | 400 | Масса, кг | 600 | Масса, кг | 800 | Масса, кг | |
| 1800 | 2630.180.20 | 4,7 | 2630.180.40 | 9,0 | 2630.180.60 | 13,2 | 2630.180.80 | 19,4 |
| 2000 | 2630.200.20 | 5,2 | 2630.200.40 | 10,0 | 2630.200.60 | 14,7 | 2630.200.80 | 21,6 |
| 2200 | 2630.220.20 | 5,8 | 2630.220.40 | 11,1 | 2630.220.60 | 16,3 | 2630.220.80 | 24,0 |
