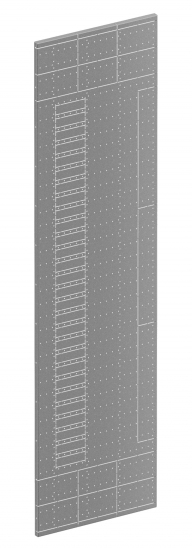

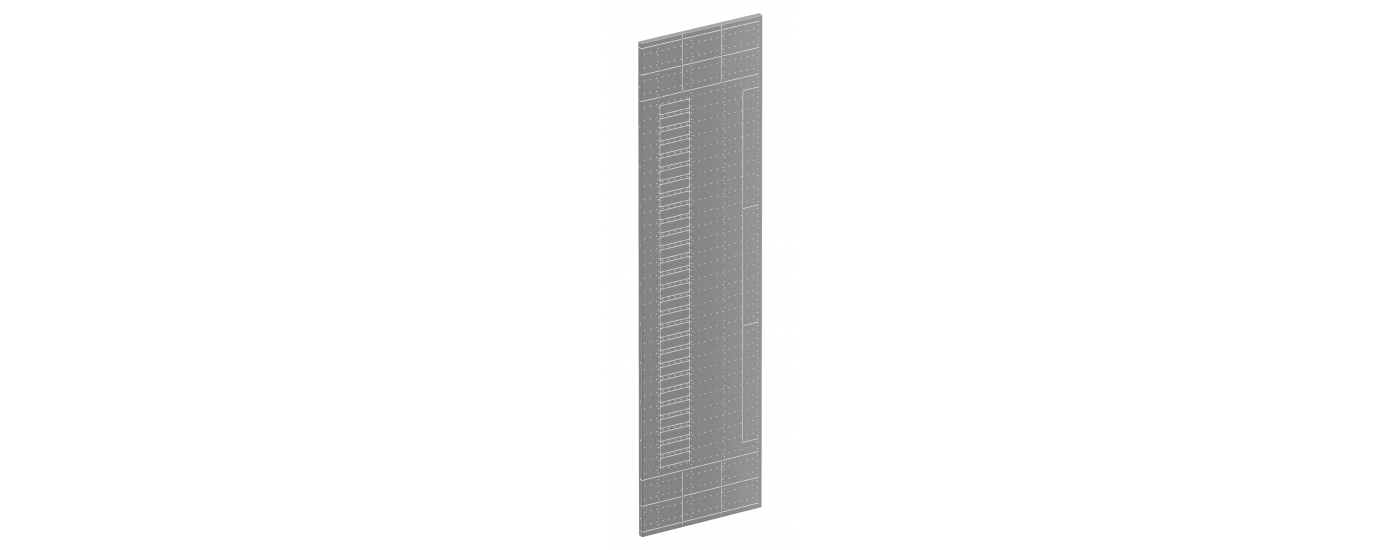

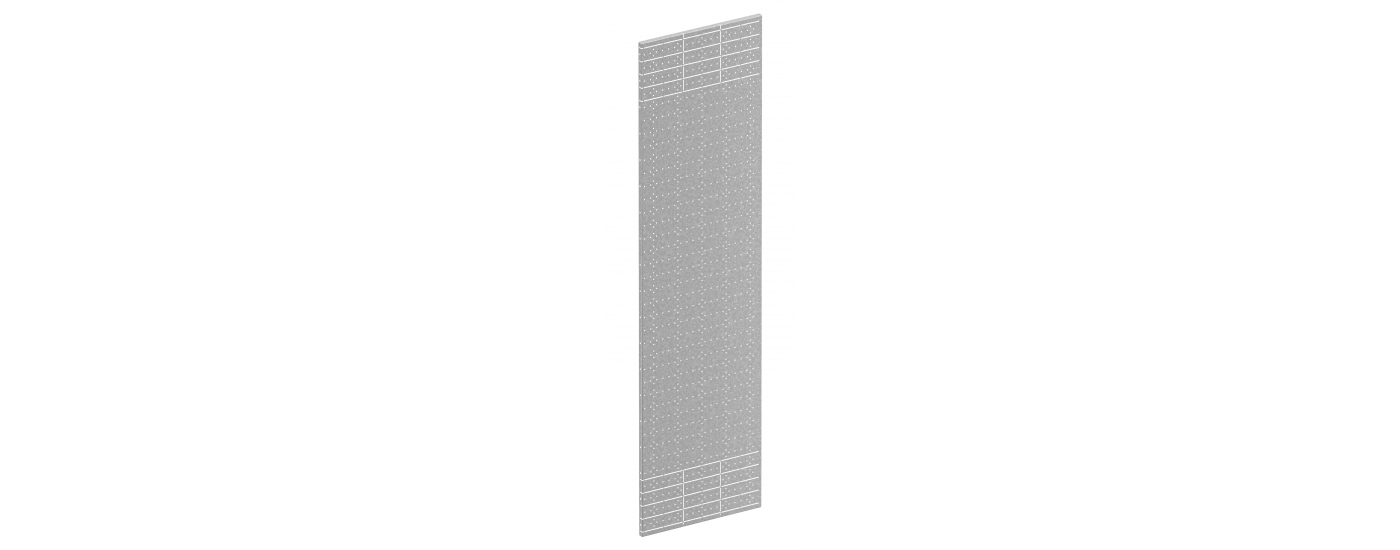

Закрытие вертикальное
Для монтажа элементов секционирования и разделения панелей, устанавливаемых в линейку
Описание
В существующую перфорацию можно установить монтажные уголки, монтажные панели, секционные пластроны. С помощью конструктива из профиля 23х23 можно варьировать секции на различную глубину.
Для установки в верхнюю секцию используется Закрытие вертикальное верхнее, а для установки в нижнюю секцию – Закрытие вертикальное нижнее
Технические характеристики
Материал: оцинкованная листовая сталь, 1,5 мм
Комплектность: закрытие – 1 шт.
Дополнительно: Винты резьбовыдавливающие по DIN7500 D/Винты резьбовыдавливающие по DIN7500 C
Типовые размеры
Для скачивания 3D-модели в формате STP нажмите на артикул в таблице.
| Для секции высотой, мм | Артикул № | |||||
|---|---|---|---|---|---|---|
| Для секции глубиной, мм | ||||||
| 400 | Масса, кг | 600 | Масса, кг | 800 | Масса, кг | |
| 100 | 2606.10.40 | 0,37 | 2606.10.60 | 0,63 | 2606.10.80 | 0,88 |
| 150 | 2606.15.40 | 0,56 | 2606.15.60 | 0,92 | 2606.15.80 | 1,28 |
| 200 | 2606.20.40 | 0,75 | 2606.20.60 | 1,23 | 2606.20.80 | 1,70 |
| 300 | 2606.30.40 | 1,13 | 2606.30.60 | 1,85 | 2606.30.80 | 2,56 |
| 2606.В.30.40 | 0,85 | 2606.В.30.60 | 1,39 | 2606.В.30.80 | 1,93 | |
| 2606.Н.30.40 | 1,04 | 2606.Н.30.60 | 1,69 | 2606.Н.30.80 | 2,34 | |
| 400 | 2606.40.40 | 1,52 | 2606.40.60 | 2,46 | 2606.40.80 | 3,41 |
| 600 | 2606.60.40 | 2,26 | 2606.60.60 | 3,63 | 2606.60.80 | 5,03 |
