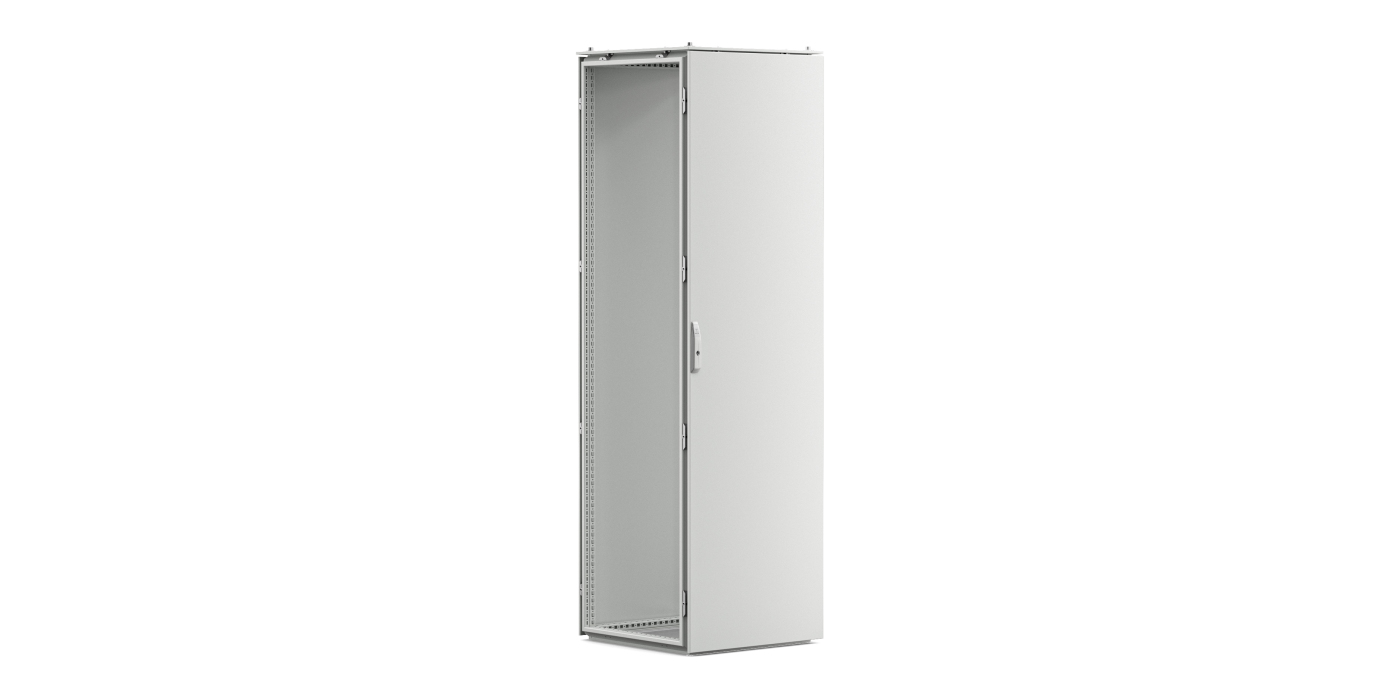

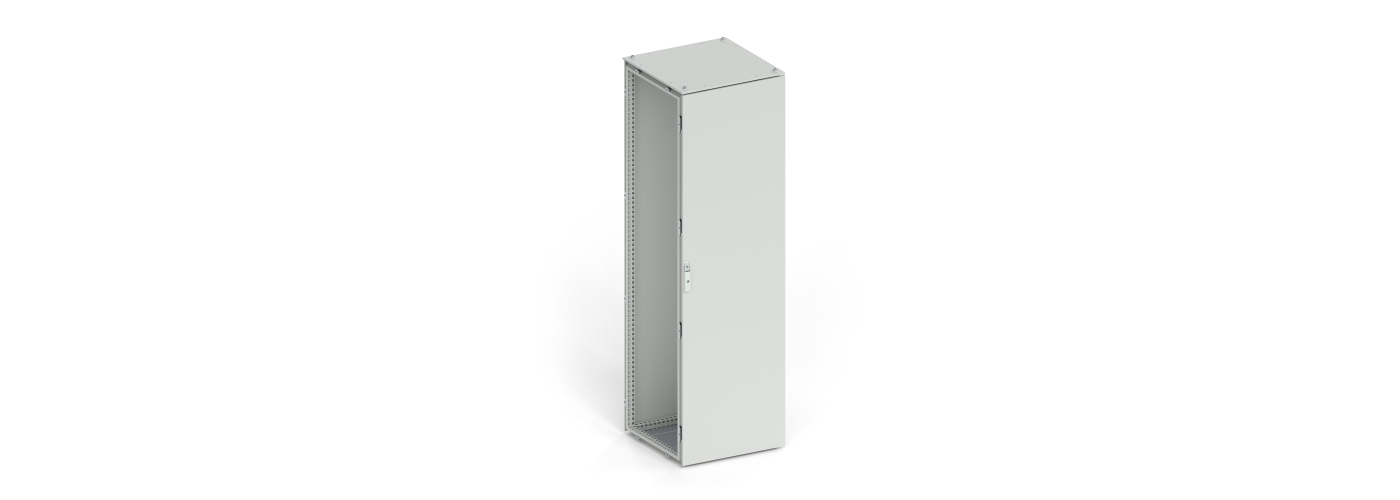

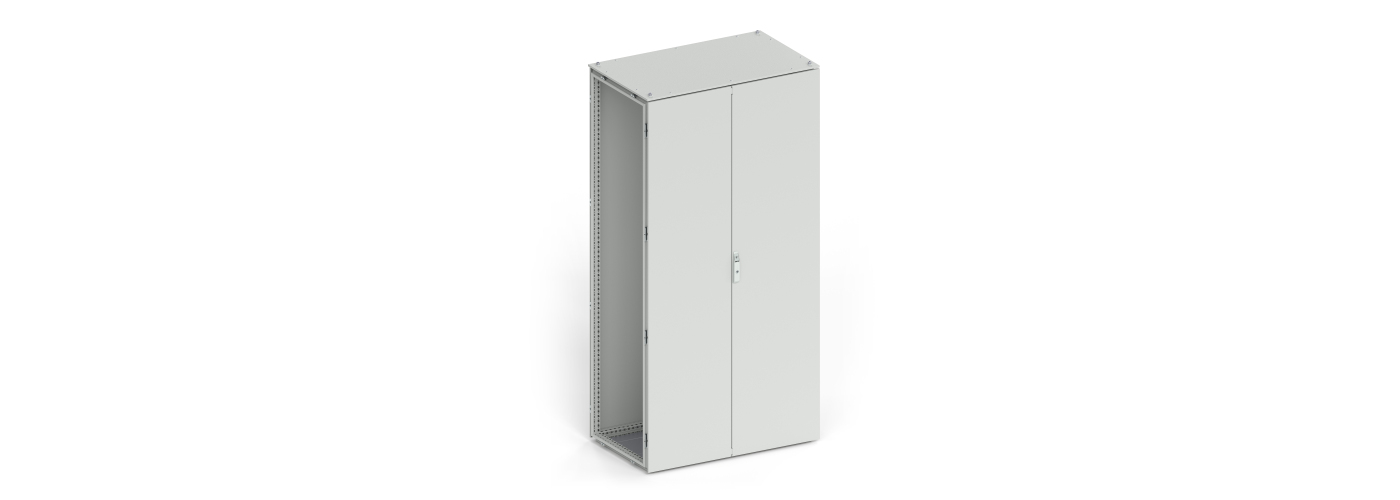

Корпус ШНС-КС PRO II

Для установки электрощитового оборудования

Описание

Корпус выполнен на основе сварного каркаса, обеспечивающего его жесткость и устойчивость в процессе эксплуатации. По всему периметру выполнена перфорация для быстрого и надежного монтажа различных комплектующих.

Угол открытия двери 175°.

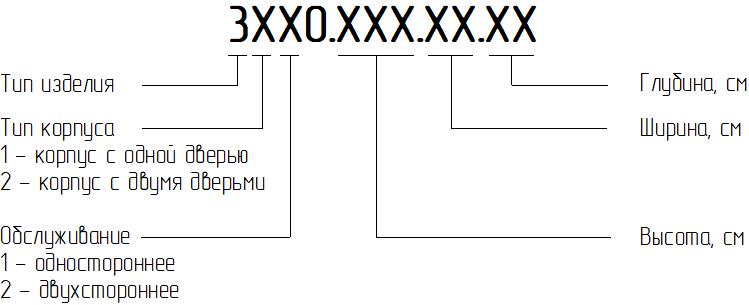

Артикул

3110 / 3120 / 3210 / 3220

Технические характеристики

Покрытие: порошковая эпоксидно-полиэфирная краска, цвет RAL 7035, с эффектом шагрени. Возможно изменение цвета по желанию.

Степень защищенности: совместно с боковыми панелями IP-56.

Комплектность: для одностороннего обслуживая: каркас, задняя панель, крыша, дверь / 2 двери с замком (стандартно- невиброустойчивым) и тягами.

                             для двустороннего обслуживания: каркас, крыша, 2 двери / 4 двери с замком (стандартно- невиброустойчивым) и тягами.

Дополнительно: боковые панели и комплектующие для внутреннего и наружного монтажа заказываются отдельно.

Примечание: возможно изготовление по индивидуальным параметрам.

                        3D модели корпусов с двусторонним обслуживанием вышлем по запросу.

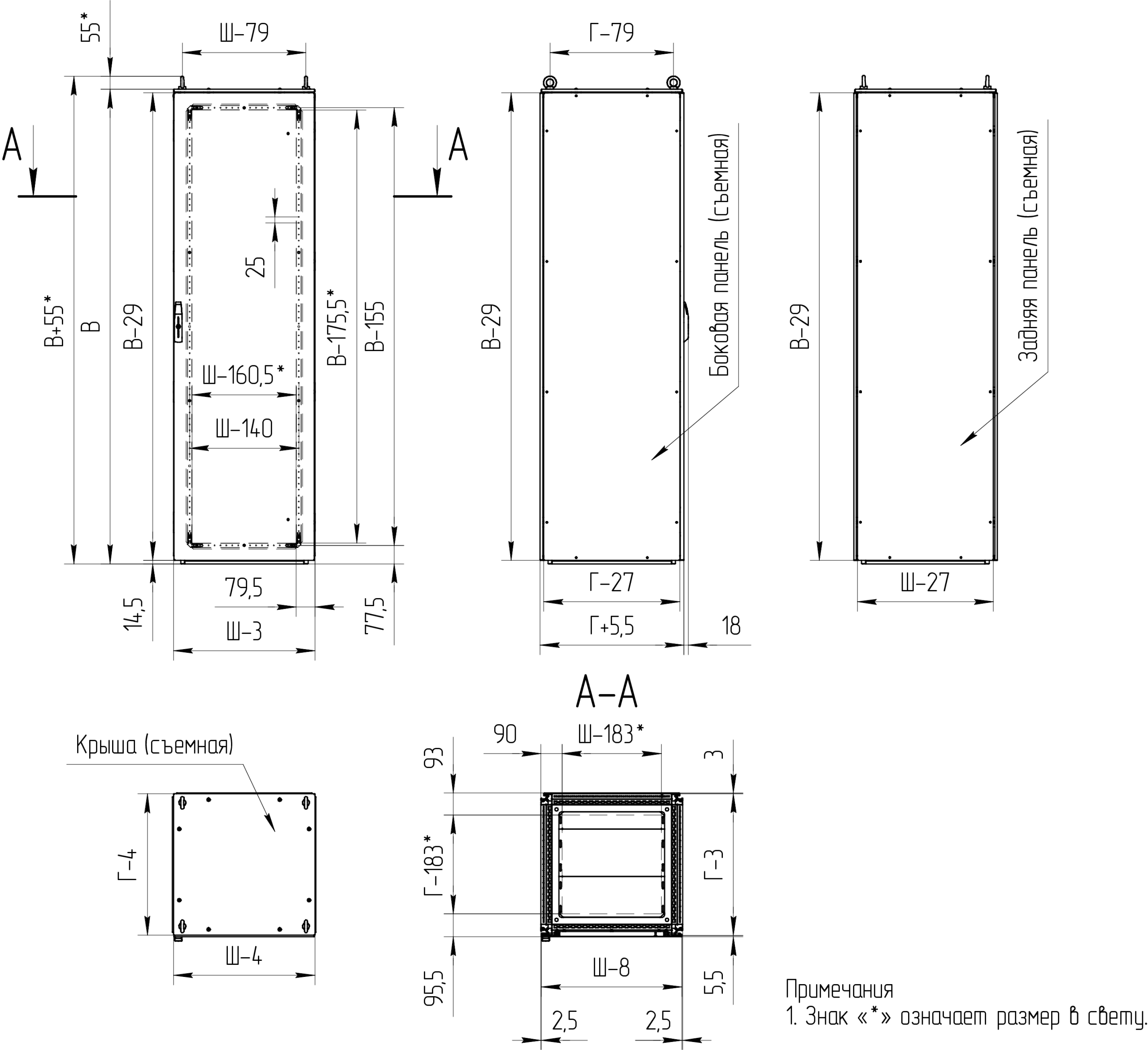

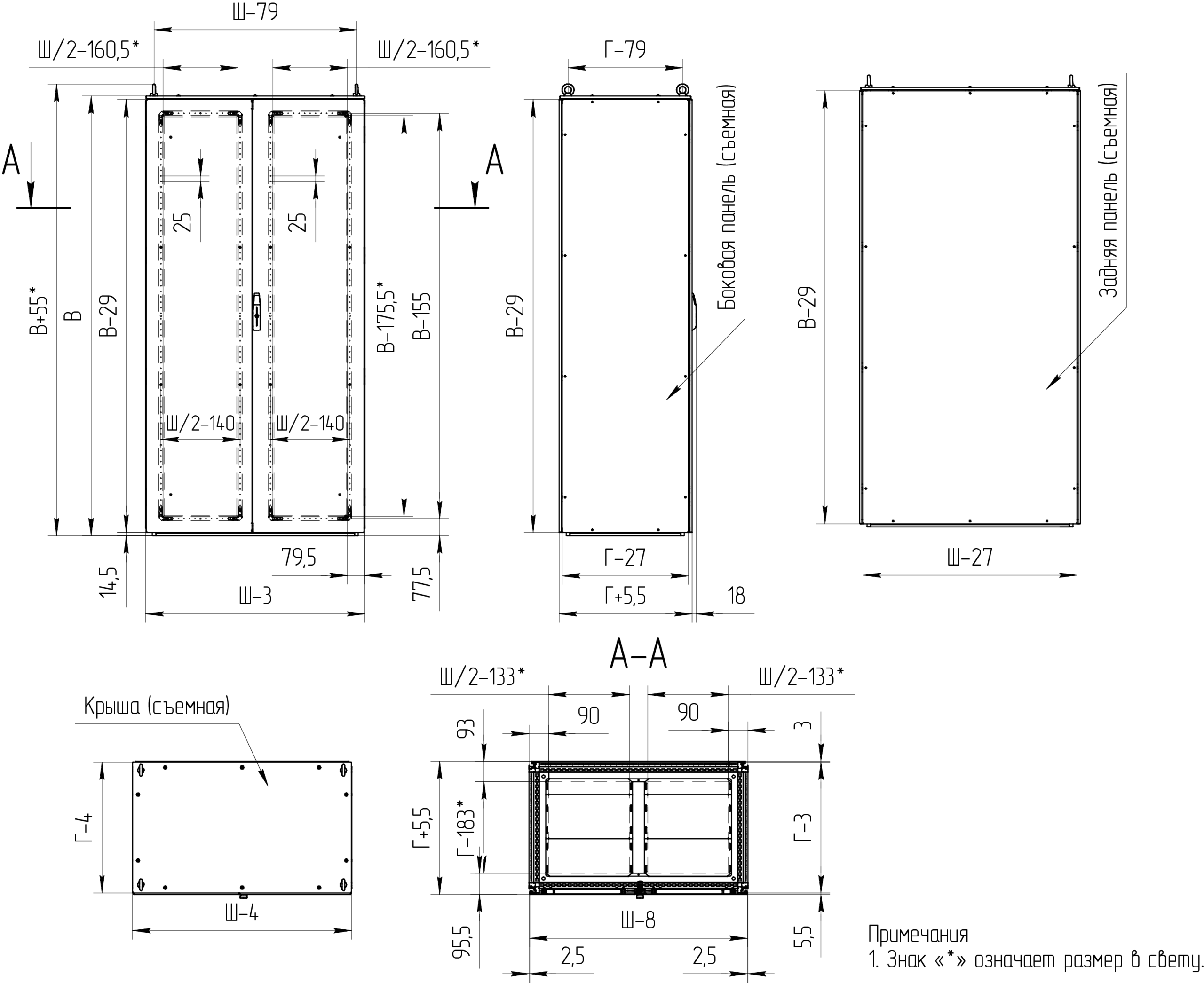

Типовые размеры

Для скачивания 3D-модели в формате STP нажмите на артикул.

Высота, мм Ширина, мм Глубина, мм
400 500 600 800 1000
Одна дверь Две двери Одна дверь Две двери Одна дверь Две двери Одна дверь Две двери Одна дверь Две двери
1200 800       3110.120.80.80   3110.120.80.100
1000         3210.120.100.80
1400 600

3110.140.60.40



3110.140.60.50



3110.140.60.60


800 3110.140.80.40   3110.140.80.50   3110.140.80.60
1000   3210.140.100.40   3210.140.100.50   3210.140.100.60
1200   3210.140.120.40   3210.140.120.50   3210.140.120.60
1600 600 3110.160.60.40   3110.160.60.50   3110.160.60.60
800 3110.160.80.40   3110.160.80.50   3110.160.80.60
1000   3210.160.100.40   3210.160.100.50   3210.160.100.60
1200   3210.160.120.40   3210.160.120.50   3210.160.120.60
1800 400 3110.180.40.40   3110.180.40.50   3110.180.40.60   3110.180.40.80   3110.180.40.100
600 3110.180.60.40   3110.180.60.50   3110.180.60.60   3110.180.60.80   3110.180.60.100
800 3110.180.80.40   3110.180.80.50   3110.180.80.60   3110.180.80.80   3110.180.80.100
1000   3210.180.100.40   3210.180.100.50   3210.180.100.60   3210.180.100.80   3210.180.100.100
1200   3210.180.120.40   3210.180.120.50   3210.180.120.60   3210.180.120.80   3210.180.120.100
2000 400 3110.200.40.40   3110.200.40.50   3110.200.40.60   3110.200.40.80   3110.200.40.100
600 3110.200.60.40   3110.200.60.50   3110.200.60.60   3110.200.60.80   3110.200.60.100
800 3110.200.80.40   3110.200.80.50   3110.200.80.60   3110.200.80.80   3110.200.80.100
1000   3210.200.100.40   3210.200.100.50   3210.200.100.60   3210.200.100.80   3210.200.100.100
1200   3210.200.120.40   3210.200.120.50   3210.200.120.60   3210.200.120.80   3210.200.120.100
2200 400 3110.220.40.40   3110.220.40.50   3110.220.40.60   3110.220.40.80   3110.220.40.100
600 3110.220.60.40   3110.220.60.50   3110.220.60.60   3110.220.60.80   3110.220.60.100
800 3110.220.80.40   3110.220.80.50   3110.220.80.60   3110.220.80.80   3110.220.80.100
1000   3210.220.100.40   3210.220.100.50   3210.220.100.60   3210.220.100.80   3210.220.100.100
1200   3210.220.120.40   3210.220.120.50   3210.220.120.60   3210.220.120.80   3210.220.120.100
