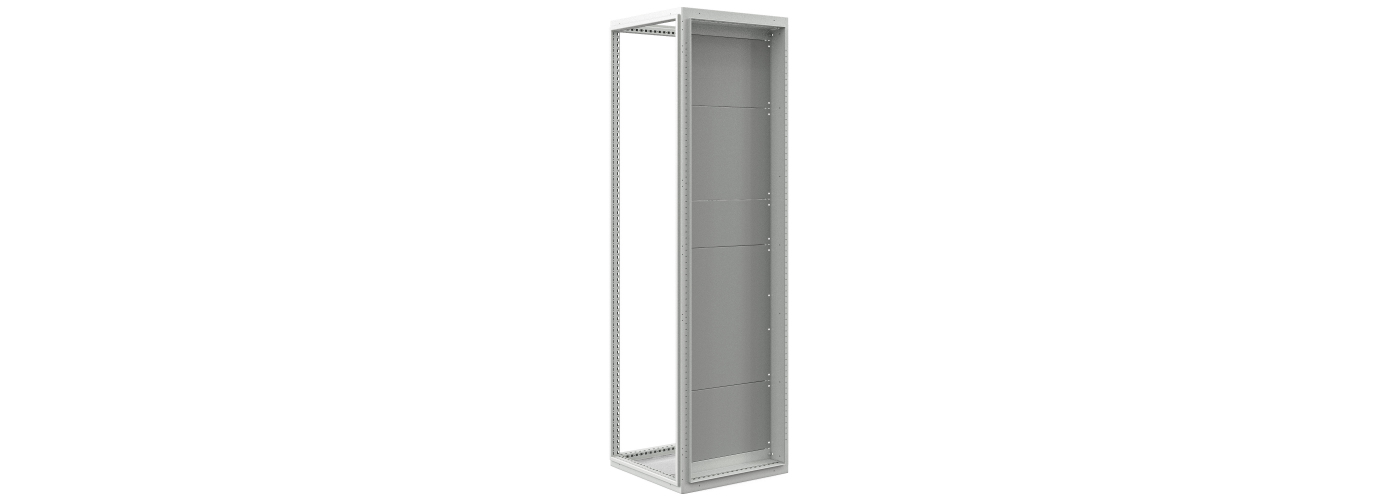

Модульная рама
Для установки DIN-реек и модульных пластронов
Описание
Дополнительно защищает внутреннее оборудование от прикосновения. Крепится на стойки каркаса с помощью резьбовыдавливающих винтов М5, в комплект не входят. ЭМС экранирование.
Технические характеристики
Материал: верхний и нижний пластрон – оцинкованная листовая сталь, 1 мм
стойки – оцинкованная листовая сталь, 1,5 мм
Покрытие: порошковая краска, RAL 7035, шагрень
Степень защищенности: с лицевой стороны IP-4х
Комплектность: 2 стойки, верхний, нижний пластрон и крепеж
Дополнительно: Пластрон, Кронштейн DIN-рейки,
Винты резьбовыдавливающие по DIN7500 D/Винты резьбовыдавливающие по DIN7500 C – для крепления стоек
Важно: перфорированная поверхность стоек каркаса со стороны проема двери должна быть полностью свободна
Типовые размеры
Для скачивания 3D-модели в формате STP нажмите на артикул в таблице.
| Для шкафа шириной (Ш), мм | Артикул № | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Для шкафа высотой (В), мм | ||||||||||||
| 1200 | Масса, кг | 1400 | Масса, кг | 1600 | Масса, кг | 1800 | Масса, кг | 2000 | Масса, кг | 2200 | Масса, кг | |
| 400 | - | - | - | 2533.180.40 | 9,0 | 2533.200.40 | 10,0 | 2533.220.40 | 11,0 | |||
| 600 | - | 2533.140.60 | 7,4 | 2533.160.60 | 8,4 | 2533.180.60 | 9,4 | 2533.200.60 | 10,3 | 2533.220.60 | 11,3 | |
| 800 | 2533.120.80 | 6,8 | 2533.140.80 | 7,8 | 2533.160.80 | 8,7 | 2533.180.80 | 9,7 | 2533.200.80 | 10,7 | 2533.220.80 | 11,7 |
| 1000 | 2533.120.100 | 7,1 | 2533.140.100 | 8,1 | 2533.160.100 | 9,1 | 2533.180.100 | 10,1 | 2533.200.100 | 11,1 | 2533.220.100 | 12,1 |
