Пластрон
Для закрывания и защиты оборудования
Описание
Устанавливается на вертикальный профиль под модульное оборудование с шагом 50мм. Крепится винтами М6 в закладные гайки М6, в комплект не входят. Вырезы предназначены для модульного оборудования.
Технические характеристики
Материал: оцинкованная листовая сталь, 1 мм
Покрытие: порошковая краска, RAL 7035, шагрень
Комплектность: пластрон – 1 шт.
Дополнительно: Модульная рама, Кронштейн DIN-рейки, закладные гайки 2958 и винты 2953.М6х16

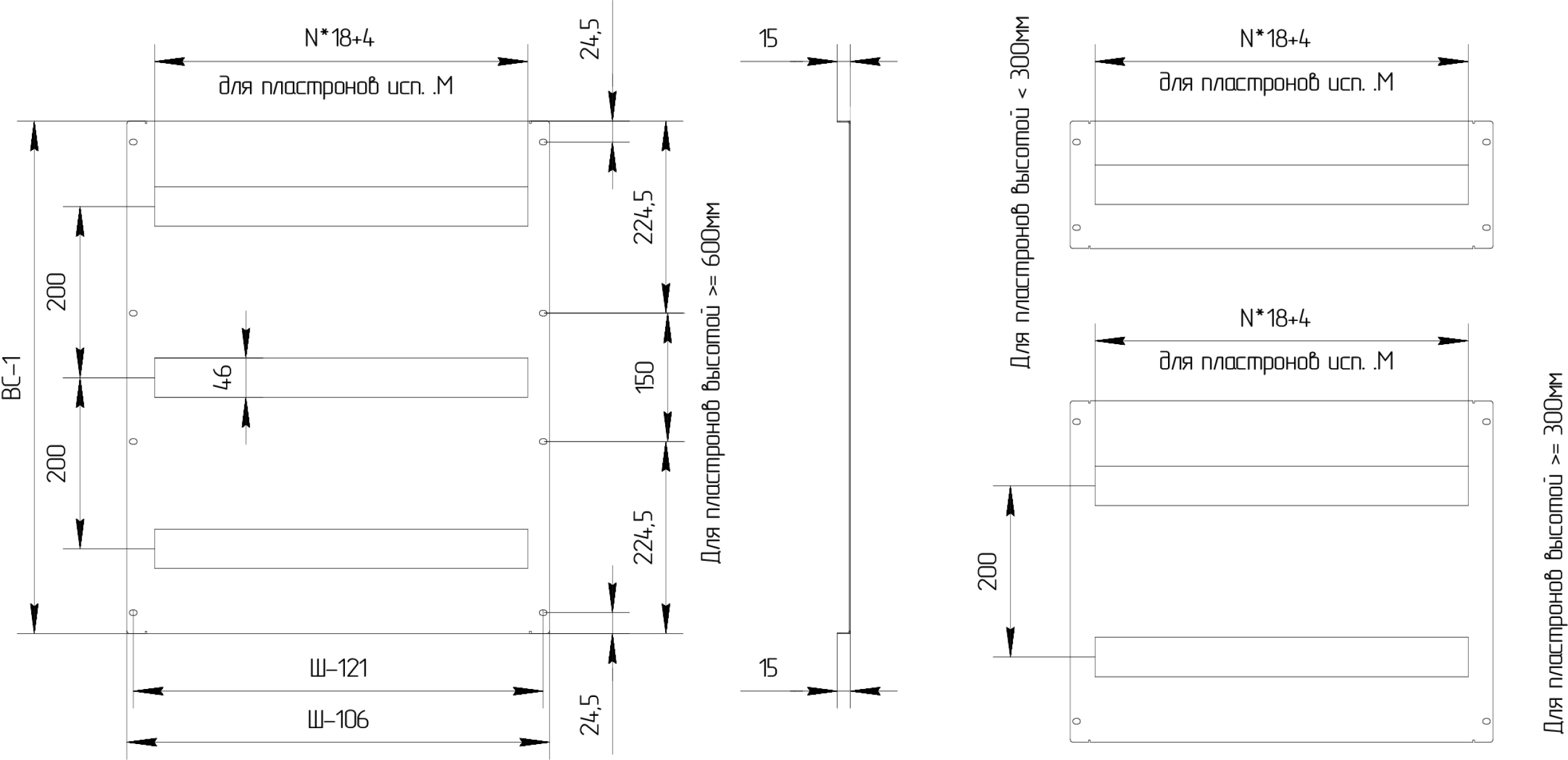

Типовые размеры
Для скачивания 3D-модели в формате STP нажмите на артикул в таблице.
| Для секции высотой, мм | Артикул сплошной панели | |||||||
|---|---|---|---|---|---|---|---|---|
| Для шкафа шириной, мм | ||||||||
| 400 | Масса, кг | 600 | Масса, кг | 800 | Масса, кг | 1000 | Масса, кг | |
| 100 | 2534.10.40 | 0,27 | 2534.10.60 | 0,46 | 2534.10.80 | 0,66 | 2534.10.100 | 0,86 |
| 150 | 2534.15.40 | 0,38 | 2534.15.60 | 0,65 | 2534.15.80 | 0,93 | 2534.15.100 | 1,21 |
| 200 | 2534.20.40 | 0,49 | 2534.20.60 | 0,84 | 2534.20.80 | 1,20 | 2534.20.100 | 1,55 |
| 300 | 2534.30.40 | 0,72 | 2534.30.60 | 1,22 | 2534.30.80 | 1,73 | 2534.30.100 | 2,24 |
| 400 | 2534.40.40 | 0,94 | 2534.40.60 | 1,61 | 2534.40.80 | 2,27 | 2534.40.100 | 2,93 |
| 600 | 2534.60.40 | 1,39 | 2534.60.60 | 2,37 | 2534.60.80 | 3,34 | 2534.60.100 | 4,32 |
| Для секции высотой, мм | Артикул панели с вырезом под модульное оборудование | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Для шкафа шириной, мм | ||||||||||||
| 400 | N | Масса, кг | 600 | N | Масса, кг | 800 | N | Масса, кг | 1000 | N | Масса, кг | |
| 150 | 2534.15.40.М | 12 | 0,30 | 2534.15.60.М | 24 | 0,50 | 2534.15.80.М | 35 | 0,70 | 2534.15.100.М | 46 | 0,90 |
| 200 | 2534.20.40.М | 0,41 | 2534.20.60.М | 0,69 | 2534.20.80.М | 0,97 | 2534.20.100.М | 1,25 | ||||
| 300 | 2534.30.40.М | 0,56 | 2534.30.60.М | 0,91 | 2534.30.80.М | 1,28 | 2534.30.100.М | 1,65 | ||||
| 400 | 2534.40.40.М | 0,78 | 2534.40.60.М | 1,29 | 2534.40.80.М | 1,81 | 2534.40.100.М | 2,33 | ||||
| 600 | 2534.60.40.М | 1,15 | 2534.60.60.М | 1,89 | 2534.60.80.М | 2,66 | 2534.60.100.М | 3,40 | ||||
