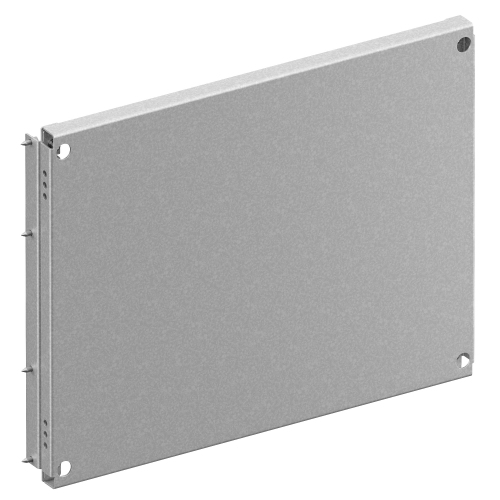

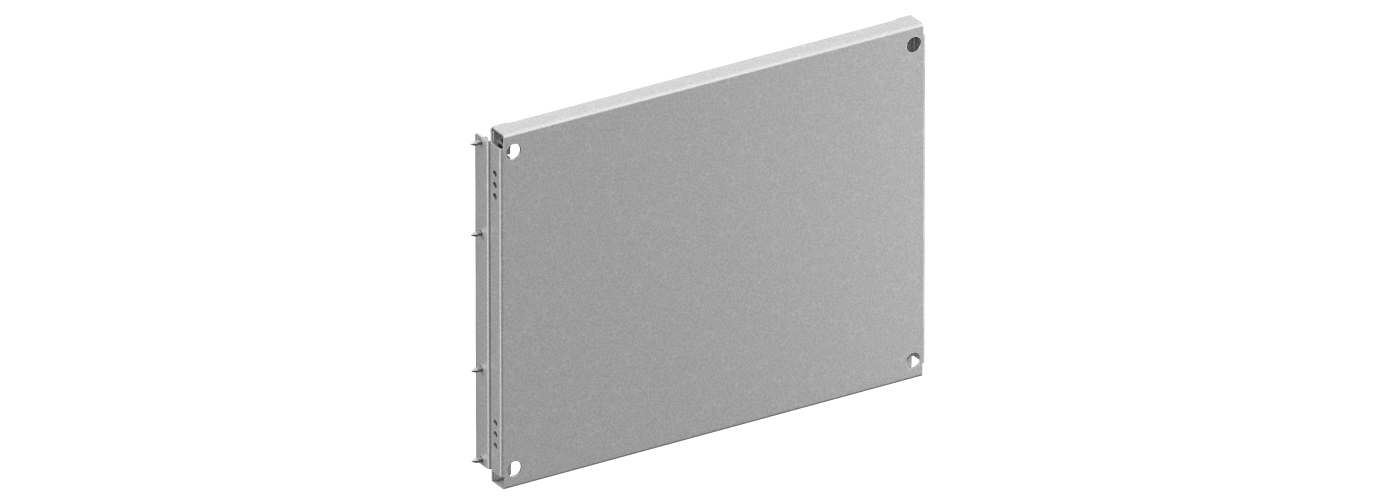

Секционная монтажная панель с кронштейнами
Для установки активного оборудования
Описание
Установка через кронштейны на вертикальные секционные закрытия. Создает дополнительный монтажный уровень. Совместно с вертикальными и горизонтальными закрытиями можно обеспечить степень секционирования по форме 3-4.
Технические характеристики
Материал: оцинкованная листовая сталь, 2 мм
Комплектность: 2550 Секционная монтажная панель, 2609 Кронштейн секционной монтажной панели (2 шт.) и крепёж: винт М6, шайба 6, шайба гроверная 6 (по 4 шт.)
Дополнительно: Закрытие вертикальное

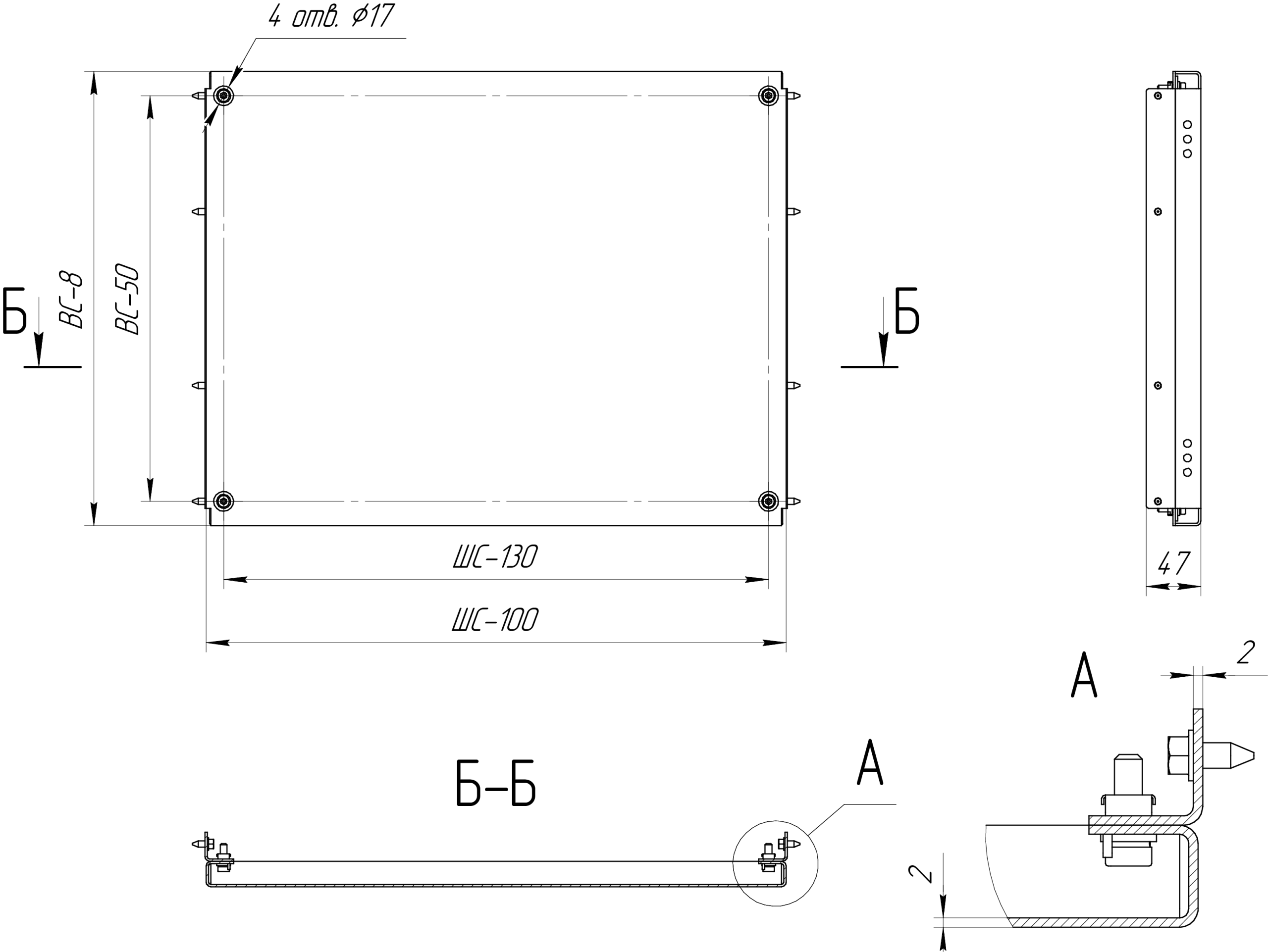

Типовые размеры
Для скачивания 3D-модели в формате STP нажмите на артикул в таблице.
| Для секции высотой (В), мм | Артикул № | |||||
|---|---|---|---|---|---|---|
| Для секции шириной (Ш), мм | ||||||
| 400 | Масса, кг | 600 | Масса, кг | 800 | Масса, кг | |
| 150 | 2608.15.40 | 1,3 | 2608.15.60 | 2,0 | 2608.15.80 | 2,6 |
| 200 | 2608.20.40 | 1,7 | 2608.20.60 | 2,5 | 2608.20.80 | 3,3 |
| 300 | 2608.30.40 | 2,5 | 2608.30.60 | 3,6 | 2608.30.80 | 4,8 |
| 400 | 2608.40.40 | 3,3 | 2608.40.60 | 4,8 | 2608.40.80 | 6,2 |
| 600 | 2608.60.40 | 5,0 | 2608.60.60 | 7,0 | 2608.60.80 | 9,1 |
