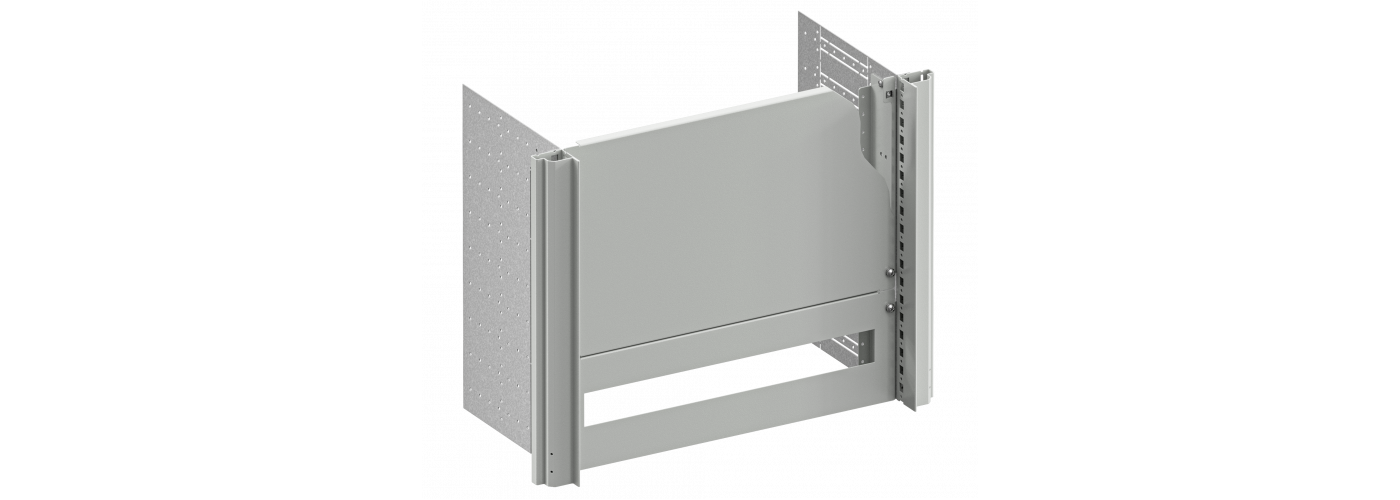

Секционный пластрон
Для закрытия секций с лицевой стороны
Описание
Навешивается на вертикальные секционные закрытия. Обеспечивает защиту с лицевой стороны IP-4х.
Технические характеристики
Материал: листовая сталь, 1,5 мм
Покрытие: порошковая краска, RAL 7035, шагрень
Комплектность: пластрон, 2 кронштейна и крепёж
Дополнительно: Закрытие вертикальное, Винты резьбовыдавливающие по DIN7500 D / Винты резьбовыдавливающие по DIN7500 C
Важно: для закрытия верхней/нижней секции высотой 100 мм использовать Секционный пластрон 3650.05...., для закрытия верхней/нижней секции высотой 300 мм использовать Секционный пластрон 3650.25.....
Типовые размеры
| Для секции высотой, мм | Артикул глухого пластрона | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Для секции шириной, мм | |||||||||
| 400 | Масса, кг | 600 | Масса, кг | 800 | Масса, кг | ||||
| 50 | 3650.05.40 | 0,24 | 3650.05.60 | 0,42 | 3650.05.80 | 0,63 | |||
| 150 | 3650.15.40 | 0,62 | 3650.15.60 | 0,89 | 3650.15.80 | 1,17 | |||
| 200 | 3650.20.40 | 0,83 | 3650.20.60 | 1,18 | 3650.20.80 | 1,54 | |||
| 250 | 3650.25.40 | 1,06 | 3650.25.60 | 1,49 | 3650.25.80 | 1,92 | |||
| 300 | 3650.30.40 | 1,26 | 3650.30.60 | 1,76 | 3650.30.80 | 2,27 | |||
| 400 | 3650.40.40 | 1,68 | 3650.40.60 | 2,35 | 3650.40.80 | 2,81 | |||
| 600 | 3650.60.40 | 2,55 | 3650.60.60 | 3,53 | 3650.60.80 | 4,5 | |||
| Для секции высотой, мм | Артикул пластрона с вырезом под модульное оборудование | ||||||||
| Для секции шириной, мм | |||||||||
| 400 | Масса, кг | 600 | Масса, кг | 800 | Масса, кг | ||||
| 150 | 3650.15.40.М | 0,54 | 3650.15.60.М | 0,74 | 3650.15.80.М | 0,94 | |||
| 200 | 3650.20.40.М | 0,75 | 3650.20.60.М | 0,93 | 3650.20.80.М | 1,31 | |||
| 300 | 3650.30.40.М | 1,10 | 3650.30.60.М | 1,45 | 3650.30.80.М | 1,82 | |||
| 400 | 3650.40.40.М | 1,52 | 3650.40.60.М | 2,03 | 3650.40.80.М | 2,55 | |||
| 600 | 3650.60.40.М | 2,31 | 3650.60.60.М | 3,05 | 3650.60.80.М | 3,82 | |||
